一种肺功能康复训练器的制作方法

1.本实用新型涉及医疗器械技术领域，特别涉及一种肺功能康复训练器。


背景技术：

2.肺部疾病患者和其他手术后患者都需要进行不断呼气、吹气的呼吸锻炼以促进肺部机能的恢复，通过物理锻炼的目的来实现锻炼肺功能，治愈或者减轻肺部问题，通过肺功能康复训练器对患者的肺部进行训练，进而提高护理质量。
3.目前，在使用者进行训练时，无法灵活控制患者的训练程度，造成无法按照个人需求进行训练，使训练效果减弱，同时当训练器长时间使用，训练器内部会产生细菌，所以要对训练器进行清洗。故此，我们提出一种肺功能康复训练器。


技术实现要素：

4.本实用新型的主要目的在于提供一种肺功能康复训练器，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种肺功能康复训练器，包括壳体，所述壳体的上端固定连接有四个支柱，且四个支柱的上端共同固定连接有保持架，所述壳体的上端固定连接有四个训练仓，且四个训练仓呈横向等距离分布，四个所述训练仓的外表面左侧均与保持架固定连接，且所述训练仓的弧度尺寸与保持架的弧度尺寸相等，所述壳体的左端贯穿开设有第一滑槽，所述壳体的左端固定连接有调节组件，所述壳体的前端固定连接有软管，所述软管与四个训练仓的下端与壳体的内部相通，所述软管的前端固定连接有螺纹杆，所述螺纹杆的外表面螺纹安装有可拆呼气组件。
7.优选的，所述可拆呼气组件包括连接柱，所述连接柱的内表面开设有螺纹孔，所述连接柱的前端固定连接有面罩，所述面罩的外表面左右两侧共同固定连接有弹性绑带。
8.优选的，所述面罩呈锥形结构，所述连接柱与面罩的内部相通。
9.优选的，所述螺纹孔的尺寸与螺纹杆的尺寸相适配，所述可拆呼气组件与软管的内部相贯通。
10.优选的，所述调节组件包括连接块与挡板，所述挡板设置有四个，所述连接块的前端开设有四个第三滑槽，所述连接块的后端贯穿开设有四个第二滑槽，四个所述挡板的后端均固定连接有滑板，四个所述滑板的后端均固定连接有把手。
11.优选的，所述滑板的尺寸与第二滑槽的尺寸相适配，所述挡板的尺寸与第三滑槽的尺寸相适配。
12.与现有技术相比，本实用新型具有如下有益效果：
13.一、本实用新型通过设置调节组件，通过拉动把手，使对应的挡板从训练仓处移开或挡上，从而可开闭不同数量、不同位置的训练仓，达到对不同患者定制训练量、个性化进行康复训练的目的；
14.二、本实用新型通过设置可拆呼气组件，通过弹性绑带将组件戴上，并将组件整体通过螺纹孔与对应的螺纹杆连接，从而将其固定，达到快速固定与拆卸、便于对其进行清洗的目的。
附图说明

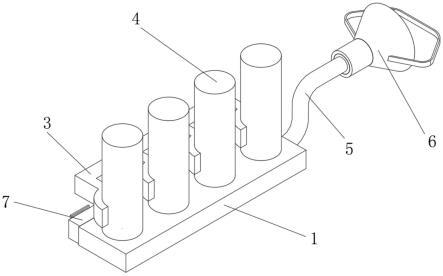

15.图1为本实用新型一种肺功能康复训练器的整体结构示意图；
16.图2为本实用新型一种肺功能康复训练器固定部件的安装示意图；
17.图3为本实用新型一种肺功能康复训练器可拆呼气组件的结构示意图；
18.图4为本实用新型一种肺功能康复训练器调节组件的结构示意图。
19.图中：1、壳体；2、支柱；3、保持架；4、训练仓；5、软管；6、可拆呼气组件；7、调节组件；11、第一滑槽；51、螺纹杆；61、连接柱；62、螺纹孔；63、面罩；64、弹性绑带；71、连接块；72、第二滑槽；73、第三滑槽；74、挡板；75、滑板；76、把手。
具体实施方式
20.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
21.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
22.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
23.如图1-4所示，一种肺功能康复训练器，包括壳体1，壳体1的上端固定连接有四个支柱2，且四个支柱2的上端共同固定连接有保持架3，壳体1的上端固定连接有四个训练仓4，且四个训练仓4呈横向等距离分布，四个训练仓4的外表面左侧均与保持架3固定连接，且训练仓4的弧度尺寸与保持架3的弧度尺寸相等，壳体1的左端贯穿开设有第一滑槽11，壳体1的左端固定连接有调节组件7，壳体1的前端固定连接有软管5，软管5与四个训练仓4的下端与壳体1的内部相通，软管5的前端固定连接有螺纹杆51，螺纹杆51的外表面螺纹安装有可拆呼气组件6。
24.在本实施例中，可拆呼气组件6包括连接柱61，连接柱61的内表面开设有螺纹孔62，连接柱61的前端固定连接有面罩63，面罩63的外表面左右两侧共同固定连接有弹性绑带64，面罩63呈锥形结构，连接柱61与面罩63的内部相通，螺纹孔62的尺寸与螺纹杆51的尺寸相适配，可拆呼气组件6与软管5的内部相贯通；患者利用弹性绑带64将可拆呼气组件6进行佩戴，面罩63呈锥形结构，能较好地贴合在人的面部，使其在使用过程中不会出现漏气的现象，之后将可拆呼气组件6通过螺纹孔62与螺纹杆51以螺纹连接的方式进行连接，这种连
接方式便于其拆卸，方便进行清洗。
25.在本实施例中，调节组件7包括连接块71与挡板74，挡板74设置有四个，连接块71的前端开设有四个第三滑槽73，连接块71的后端贯穿开设有四个第二滑槽72，四个挡板74的后端均固定连接有滑板75，四个滑板75的后端均固定连接有把手76，滑板75的尺寸与第二滑槽72的尺寸相适配，挡板74的尺寸与第三滑槽73的尺寸相适配；在使用过程中，拉动把手76，把手76带动对应的滑板75在第三滑槽73内滑动，滑板75带动挡板74在第二滑槽72内滑动，进而使挡板74对训练仓4进行开闭调节操作，通过患者吹气，将其吹入训练仓4内，而训练仓4设置有四个，通过控制四个训练仓4的开闭从而进行训练量的调整，对不同的患者使用不同的方案，达到个性化设计的目的。
26.需要说明的是，本实用新型为一种肺功能康复训练器，在使用过程中，首先患者利用弹性绑带64将可拆呼气组件6进行佩戴，面罩63呈锥形结构，能较好地贴合在人的面部，使其在使用过程中不会出现漏气的现象，之后将可拆呼气组件6通过螺纹孔62与螺纹杆51以螺纹连接的方式进行连接，这种连接方式便于其拆卸，方便进行清洗，在使用过程中，拉动把手76，把手76带动对应的滑板75在第三滑槽73内滑动，滑板75带动挡板74在第二滑槽72内滑动，进而使挡板74对训练仓4进行开闭调节操作，通过患者吹气，将其吹入训练仓4内，而训练仓4设置有四个，通过控制四个训练仓4的开闭从而进行训练量的调整，对不同的患者使用不同的方案，达到个性化设计的目的。
27.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
