本实用新型涉及一种木板处理技术领域，具体地说就是一种废旧木板回收系统。

背景技术：

木材在社会中的应用非常广泛，但是由于大众对产品的要求越来越高，更新换代时产生了大量的废旧板状木制品，废旧木制品一般通过粉碎方式制成木粉在进行深加工。目前一般小型的废旧制品加工厂采用人工的方式对板材进行切割分拣，工作效率低，劳动强度大，加工现场木屑纷飞，工作环境差，而且现有的废旧木制品自动加工系统成本高，小型加工厂推广应用难度大。

技术实现要素：

本实用新型的目的在于提供一种废旧木板回收系统，该系统布置紧凑、结构简单，成本低，工作效率高，自动实现废旧木板的分割、粉碎及回收等。

本实用新型解决其技术问题所采取的技术方案是：

一种废旧木板回收系统，包括机架、加紧装置、切割装置、粉碎装置和负压输送装置，所述的机架包括立板、立柱、输出立板、工作台、固定板和导轨，所述的立板和输出立板中部均固定有供切割装置移动的导轨，所述的加紧装置固定在工作台上，所述的切割装置沿机架导轨移动，所述的粉碎装置布置在输出立板的外侧，粉碎装置的入口管道与输出立板的输出孔连接，所述的负压输送装置包括输入管道、提供输送负压的输送风机和输出管道，所述的输入管道与粉碎装置的下部出口连接。

作为优化，所述的加紧装置包括加紧电机、固定在工作台的传动单元和固定在传动单元螺杆上的压紧板，用于加紧被加工木板。

作为优化，所述的切割装置包括固定在固定板上的驱动电机、移动平台、固定在移动平台上的驱动轴座、固定在移动平台上的切割电机及切割锯片，切割装置在驱动电机的驱动下可以往复运动，完成对木板的连续切割作业。

作为优化，所述的移动平台上设置有凹槽，与导轨相配合，切割装置的移动平台沿导轨移动，保障切割装置的移动平稳。

作为优化，所述的输出立板上部设有固定压紧板与固定在传动中心上的压紧板配合，用于加紧加工木板，避免木板在切割时出现翘头偏斜。

本实用新型的有益效果是：与现有技术相比，本实用新型的结构简单，布置紧凑，成本低，解决了目前小型板材回收处理企业采用人工分拣木板的问题，提高了工作效率。

附图说明

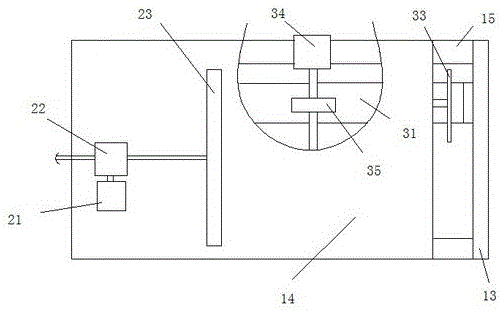

图1为本实用新型总体结构图；

图2为本实用新型切割装置结构图；

其中，2加紧装置、3切割装置、4粉碎装置、11立板、12立柱、13输出立板、14工作台、15固定板、16导轨、21加紧电机、22传动单元、23压紧板、31移动平台、32切割电机、33切割锯片、34驱动电机、35轴座、51输入管道、52负压风机、53输出管道。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明:

如图1、2所示实施例中，一种废旧木板回收系统，包括机架、加紧装置2、切割装置3、粉碎机4和负压输送装置，所述的机架包括立板11、立柱12、输出立板13、工作台14、固定板15和导轨16，所述的立板11和输出立板13内侧均固定有供切割装置3移动的导轨16，所述的立柱13与输出立板13之间设置有连接板，用于加固支架稳定性，所述的输出立板13上部设有固定压紧板与固定在传动中心上的压紧板23配合，用于加紧加工木板，避免木板在切割时出现翘头偏斜，所述的加紧装置2固定在工作台14上，所述的切割装置3沿导轨16移动，所述的粉碎机4布置在输出立板13外侧，粉碎机4的入口管道与输出立板13的输出孔连接，所述的负压输送装置包括木屑的输入管道51、提供输送负压的输送风机52和木屑的输出管道53，所述的输送管道51与粉碎机4的下部出口连接。

在本实施例中，所述的加紧装置2包括加紧电机21、固定在支架工作台14的传动单元22和固定在传动单元22螺杆上的压紧板23，用于加紧被加工木板。

在本实施例中，所述的切割装置包括固定在固定板15的驱动电机34、移动平台31、固定在移动平台上的轴座35、固定在移动平台31上的切割电机32及与配套的切割锯片33，所述的移动平台31上设置有凹槽，与导轨16相配合，保障切割装置的移动平稳，切割装置3在驱动电机34的驱动下可以往复运动，完成对木板的连续切割作业。

在废旧木板加工处理过程中，前部的输送机将木板输送至机架1的工作台14上面，加紧电机21通过传动单元22驱动固定在传动单元22螺杆上的压紧板23移动，被加工木板加紧在压紧板23与输出立板13的固定压紧板之间，切割装置3的驱动电机34驱动轴座35移动，安装有轴座35的移动平台上沿着导轨16移动，切割装置3移动至木板切割的起始位置后，切割电机32带动切割锯片33旋转开始对木板开始切割，切割装置3在驱动电机34的驱动下继续沿导轨16移动完成木板的一次切割。一次切割结束后，加紧电机21再次通过传动单元22驱动压紧板23移动，切割后的加工木板再次推动至输出立板13的固定压紧板并进行加紧，切割装置3在驱动电机34的作用下对加紧的木板往返移动切割作业，将木板切割成易于粉碎的木条。切割形成的木条通过粉碎机4的入口管道进入粉碎机，粉碎机4对木板进行粉碎加工，在高压输送风机52的负压抽取下，粉碎后的木屑从粉碎机4的底部沿着输入管道51、输送风机52和输出管道53的方向输送至储存仓内，完成木板的粉碎回收。

上述具体实施方式仅是本实用新型的具体个案，本实用新型的专利保护范围包括但不限于上述具体实施方式的产品形态和式样，任何符合本实用新型权利要求书的一种废旧木板回收系统且任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应落入本实用新型的专利保护范围。
