一种方便木材进料的截取机的制作方法

本实用新型属于木材加工设备领域，更具体的说，它涉及一种方便木材进料的截取机。

背景技术：

在加工家具的时候，需要经木材进行截取，现有的大部分是通过锯床对木材的截取，在进行木材截取的时候，需要人按着木材，在木材过长的需要截取多段的时候，就会出现一直有人操作木材，造成工人的工作效率变低。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能够自动上料的截取机。

为实现上述目的，本实用新型提供了如下技术方案：一种方便木材进料的截取机，包括机体，所述机体设有导料槽，所述导料槽包括出料端与进料端，所述导料槽上设有上料板，所述机体上设有用于安装上料板的安装架，所述安装架包括连接件、驱动电机以及第一导杆与第二导杆，所述第一导杆与第二导杆呈平行设置在导料槽的两侧，所述上料板分别与第一导杆、第二导杆滑动连接，所述第一导杆的两端分别设有第一滑轮与第二滑轮，所述第二导杆设有第三滑轮，所述驱动电机安装在机体上，所述连接件的一端绕过第一滑轮、第二滑轮与上料板连接，另一端绕或第三滑轮与上料板连接，所述驱动电机用于驱动连接件。

通过采用上述技术方案，在对木材进行截取的时候，将木材放入到导料槽内，驱动电机转动，能够驱动连接件，连接件绕过第一滑轮、第二滑轮的一端拉动上料板，能够使得上料板在导料槽内移动，木材在上料板的推动下在导料槽内移动，能够实现木材的自动上料的技术效果，在上料板复位的时候，连接件绕过第三滚轮的一端拉动上料板，能够使得上料板在导料槽内移动。

本实用新型进一步设置为：所述上料板的一端设有与第一导杆滑动的第一滑块，另一端设有与第二导杆滑动的第二滑块。

通过采用上述技术方案，能够更加方便上料板与第一导杆、第二导杆滑动。

本实用新型进一步设置为：所述第一导杆上设有传感器，所述机体上还设有报警器，所述传感器用于控制驱动电机与报警器。

通过采用上述技术方案，在将木材截取完成后，上料板会触碰到传感器，然后传感器改变驱动电机的转向，并同时报警，能够起到提醒的作用，使得整个工作效率更高。

附图说明

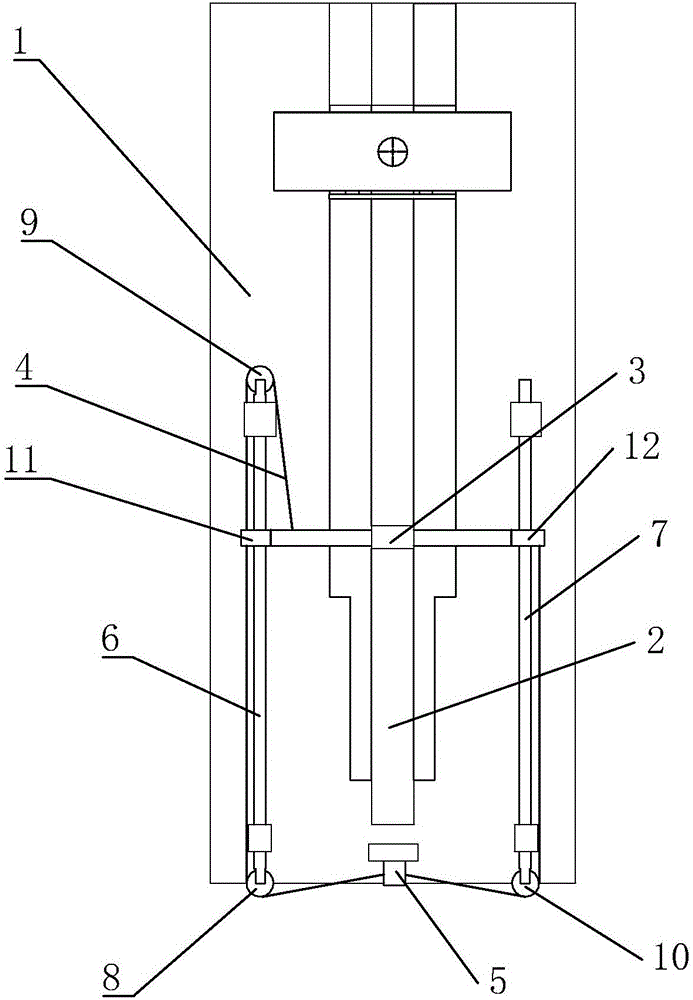

图1为本实用新型一种方便木材进料的截取机的结构示意图一；

图2为本实用新型一种方便木材进料的截取机的结构示意图二。

图中： 1、机体；2、导料槽；3、上料板；4、连接件；5、驱动电机；6、第一导杆；7、第二导杆；8、第一滑轮；9、第二滑轮；10、第三滑轮；11、第一滑块；12、第二滑块。

具体实施方式

参照图1至图2所示，本案例实施的一种方便木材进料的截取机，包括机体1，所述机体1设有导料槽2，所述导料槽2包括出料端与进料端，所述导料槽2上设有上料板3，所述机体1上设有用于安装上料板3的安装架，所述安装架包括连接件4、驱动电机5以及第一导杆6与第二导杆7，所述第一导杆6与第二导杆7呈平行设置在导料槽2的两侧，所述上料板3分别与第一导杆6、第二导杆7滑动连接，所述第一导杆6的两端分别设有第一滑轮8与第二滑轮8，所述第二导杆7设有第三滑轮10，所述驱动电机5安装在机体1上，所述连接件4的一端绕过第一滑轮8、第二滑轮8与上料板3连接，另一端绕或第三滑轮10与上料板3连接，所述驱动电机5用于驱动连接件4，所述上料板3的一端设有与第一导杆6滑动的第一滑块11，另一端设有与第二导杆7滑动的第二滑块12，所述第一导杆6上设有传感器，所述机体1上还设有报警器，所述传感器用于控制驱动电机5与报警器。

在对木材进行截取的时候，将木材放入到导料槽2内，驱动电机5转动，能够驱动连接件4，连接件4绕过第一滑轮8、第二滑轮8的一端拉动上料板3，能够使得上料板3在导料槽2内移动，木材在上料板3的推动下在导料槽2内移动，能够实现木材的自动上料的技术效果，在将木材截取完成后，上料板3会触碰到传感器，然后传感器改变驱动电机5的转向，并同时报警，连接件4绕过第三滚轮的一端拉动上料板3，能够使得上料板3在导料槽2内移动。

以上所述的实施例只是本实用新型的一种较佳的方案，并非对本实用新型作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
