一种新型木工手锣机的制作方法

本实用新型涉及机械设备技术领域，具体为一种新型木工手锣机。

背景技术：

木工是为业主完成房屋装修过程中的各项木质工程的工种，其人工费用占到整个家装工程人工费用的40-60%不等。木工的具体施工项目：顶棚工程（石膏吊顶）、木质隔墙工程（轻钢龙骨隔墙）、定制家具工程、门套、窗套工程、客厅背景墙工程、玄关工程。木工手艺的好坏直接关系这整个施工效果的好坏，但是随着建材产品工艺的日趋完善，很多木工项目已经由厂家直接定做生产，在大幅降低装修成本的同时，也大幅的提高了定制产品的质量和感观效果。市场上比较常规的木工定制产品有：成品套装门、定制衣柜、定制书柜、定制橱柜、定制移门等。铣床是一种用途广泛的机床，在铣床上可以加工平面（水平面、垂直面）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮）、螺旋形表面（螺纹、螺旋槽）及各种曲面。此外，还可用于对回转体表面、内孔加工及进行切断工作等。铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面。由于是多刃断续切削，因而铣床的生产率较高。简单来说，铣床可以对工件进行铣削、钻削和镗孔加工的机床。目前很多的木工在工作的时候，都使用了手锣机，但是现在很多的手锣机在使用的时候，铣头都不方便更换，不能适应不同的木材，而且很多时候操作的时候容易带来危险，因此设计了一种新型木工手锣机。

技术实现要素：

为实现上述目的，本实用新型提供如下技术方案：一种新型木工手锣机，包括手锣机外壳，所述手锣机外壳内设置有驱动电机，所述手锣机外壳两端设置有手柄，所述手锣机外壳下端通过活塞杆连接有底座，所述底座中间设置有加工穿孔，所述驱动电机下端通过驱动轴连接有铣削刀头，所述手锣机外壳上设置有调节块，所述调节块内插入有限位螺栓，所述底座内插入支架，所述支架下端设置有限位挡板，所述支架上端设置有调节螺栓，所述底座两端通过铰链连接有亚克力防护板，所述亚克力防护板通过伸缩弹簧连接在手锣机外壳上，所述铣削刀头包括刀头主体，所述刀头主体上设置有两个直角凹槽，所述直角凹槽内设置有铣削刀片，所述铣削刀片通过固定螺丝固定在刀头主体上。

作为本实用新型一种优选的技术方案，所述铣削刀头的中心线与加工穿孔的中心线重合。

作为本实用新型一种优选的技术方案，所述底座上端设置有与限位螺栓对准的定位的垫片。

作为本实用新型一种优选的技术方案，所述限位螺栓上设置有刻度标识。

与现有技术相比，本实用新型的有益效果是：通过在手锣机两端设置透明的亚克力防护板，利用伸缩弹簧使得亚克力防护板很好的保护手部，避免铣削过程手触碰到刀头，提高了手锣机的安全性能，通过改进的刀头设计，使得刀片更换方便，可以适应不同的加工材料，值得推广。

附图说明

图1为本实用新型结构示意图；

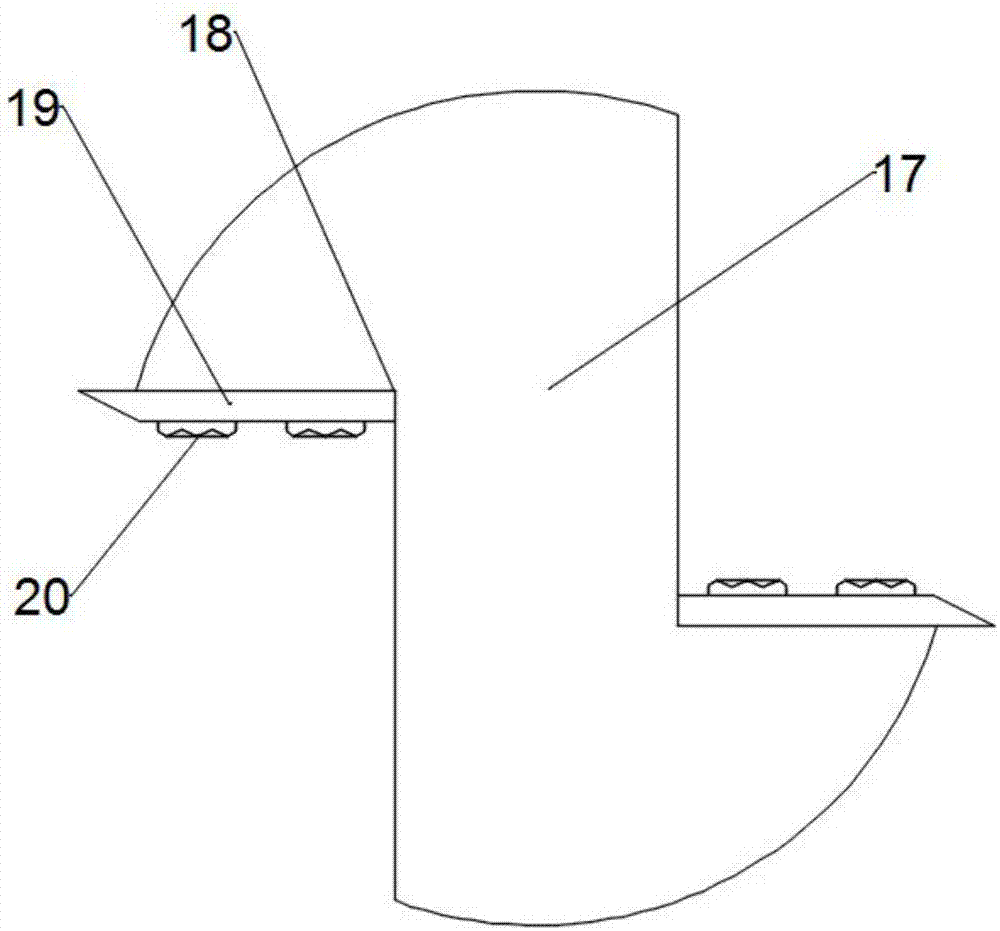

图2为本实用新型铣削刀头结构示意图。

图中：1-手锣机外壳，2-驱动电机，3-手柄，4-活塞杆，5-底座，6-加工穿孔，7-驱动轴，8-铣削刀头，9-调节块，10-限位螺栓，11-支架，12-限位挡板，13-调节螺栓，14-铰链，15-亚克力防护板，16-伸缩弹簧，17-刀头主体，18-直角凹槽，19-铣削刀片，20-固定螺丝，21-垫片，22-刻度标识。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种新型木工手锣机，包括手锣机外壳1，手锣机外壳1内设置有驱动电机2，手锣机外壳1两端设置有手柄3，手锣机外壳1下端通过活塞杆4连接有底座5，底座5中间设置有加工穿孔6，驱动电机2下端通过驱动轴7连接有铣削刀头8，手锣机外壳1上设置有调节块9，调节块9内插入有限位螺栓10，底座5内插入支架11，支架11下端设置有限位挡板12，支架11上端设置有调节螺栓13，底座5两端通过铰链14连接有亚克力防护板15，亚克力防护板15通过伸缩弹簧16连接在手锣机外壳1上，铣削刀头8包括刀头主体17，刀头主体17上设置有两个直角凹槽18，直角凹槽18内设置有铣削刀片19，铣削刀片19通过固定螺丝20固定在刀头主体17上，铣削刀头8的中心线与加工穿孔6的中心线重合，底座5上端设置有与限位螺栓10对准的定位的垫片21，限位螺栓10上设置有刻度标识22。

本实用新型在使用的时候，驱动电机打开后，带动驱动轴转动，将动力输出到铣削刀头上，手持手柄，调节好限位螺栓，使得支架下端设置的限位挡板很好的限制位置，随后按压手柄，使得活塞杆收缩，设备向下移动，铣削刀头在限位螺栓的限位下，完成一定深度的铣削，通过刻度标识快速直接的观察出铣削深度，加工时，当按下外壳，外壳与底座之间距离变短，使得伸缩弹簧变松，亚克力板打开，当放松手柄后，机壳上升，使得刀头暴露，此时亚克力防护板在伸缩弹簧的拉力作用下向竖直方向上旋转，从而保护手指，铣削刀头采用新型结构设计，双刀头可拆卸，适应不同的木材，垫片防止限位螺栓顶坏底座。

本实用新型通过在手锣机两端设置透明的亚克力防护板，利用伸缩弹簧使得亚克力防护板很好的保护手部，避免铣削过程手触碰到刀头，提高了手锣机的安全性能，通过改进的刀头设计，使得刀片更换方便，可以适应不同的加工材料，值得推广。
