波轮洗衣机的制作方法

本发明涉及电器制造技术领域，具体而言，涉及一种波轮洗衣机。

背景技术：

相关技术中的波轮洗衣机，为了解决内外筒之间筒壁易脏污的问题，保证较好的筒体洁净度，采用除顶部投放口外其他空间全面密封的单筒结构。但该结构存在洗涤水流强度弱、线屑过滤效果差的问题，影响衣物的洗涤效果。

技术实现要素：

本发明旨在至少在一定程度上解决现有技术中的上述技术问题之一。为此，本发明提出一种波轮洗衣机,该波轮洗衣机具有水流量大、洗涤效果好等优点。

为实现上述目的，根据本发明的实施例提出一种波轮洗衣机，所述波轮洗衣机包括：洗涤桶；波轮，所述波轮可转动地设在所述洗涤桶内且与所述洗涤桶的内底面限定出排水空间；多个导水盖板，多个所述导水盖板沿所述洗涤桶的周向间隔设置在所述洗涤桶的内周面上，多个所述导水盖板包括至少一个喷水盖板和至少一个补水盖板，所述喷水盖板与所述洗涤桶的内周面共同限定出与所述排水空间连通的喷水流道，所述喷水盖板上设有与所述喷水流道连通的喷水口，所述补水盖板与所述洗涤桶的内周面共同限定出与所述排水空间连通的补水流道，所述补水盖板上设有与所述补水流道连通的过滤补水口，所述过滤补水口处覆盖有毛屑滤网，所述补水盖板的下端伸入所述排水空间。

根据本发明实施例的波轮洗衣机，具有水流量大、洗涤效果好等优点。

另外，根据本发明上述实施例的波轮洗衣机还可以具有如下附加的技术特征：

根据本发明的一个实施例，所述补水盖板包括：驱动部，所述驱动部沿水平方向定向且内端伸入所述排水空间；导水部，所述导水部沿竖直方向定向且下端与所述驱动部的外端相连。

根据本发明的一个实施例，所述驱动部的内端邻近所述洗涤桶的中心轴线。

根据本发明的一个实施例，所述驱动部在竖直方向上的高度由内向外逐渐增大。

根据本发明的一个实施例，所述波轮的下表面设有排水筋，所述排水筋上设有用于避让所述驱动部的避让槽。

根据本发明的一个实施例，所述补水盖板包括：基板，所述过滤补水口设在所述基板上；多孔盖板，所述多孔盖板可拆卸地安装在所述基板上且覆盖所述过滤补水口；过滤网夹，所述毛屑滤网粘接在所述过滤网夹上，所述多孔盖板安装在所述基板上时，所述过滤网夹夹持在所述基板和所述多孔盖板之间。

根据本发明的一个实施例，所述基板上设有卡槽，所述多孔盖板上设有卡扣，所述过滤网夹上设有卡孔，所述卡扣适于穿过所述卡孔可拆卸地配合在所述卡槽内。

根据本发明的一个实施例，所述波轮上设有与所述排水空间连通的过水孔。

根据本发明的一个实施例，所述喷水口沿水平方向定向且邻近所述喷水盖板的上端设置。

根据本发明的一个实施例，所述毛屑滤网为袋状。

根据本发明的一个实施例，所述导水盖板的内表面设有螺柱，所述导水盖板通过配合在所述螺柱内的螺纹紧固件安装在所述洗涤桶上。

根据本发明的一个实施例，所述补水盖板和所述喷水盖板沿所述过滤桶的周向交替设置。

附图说明

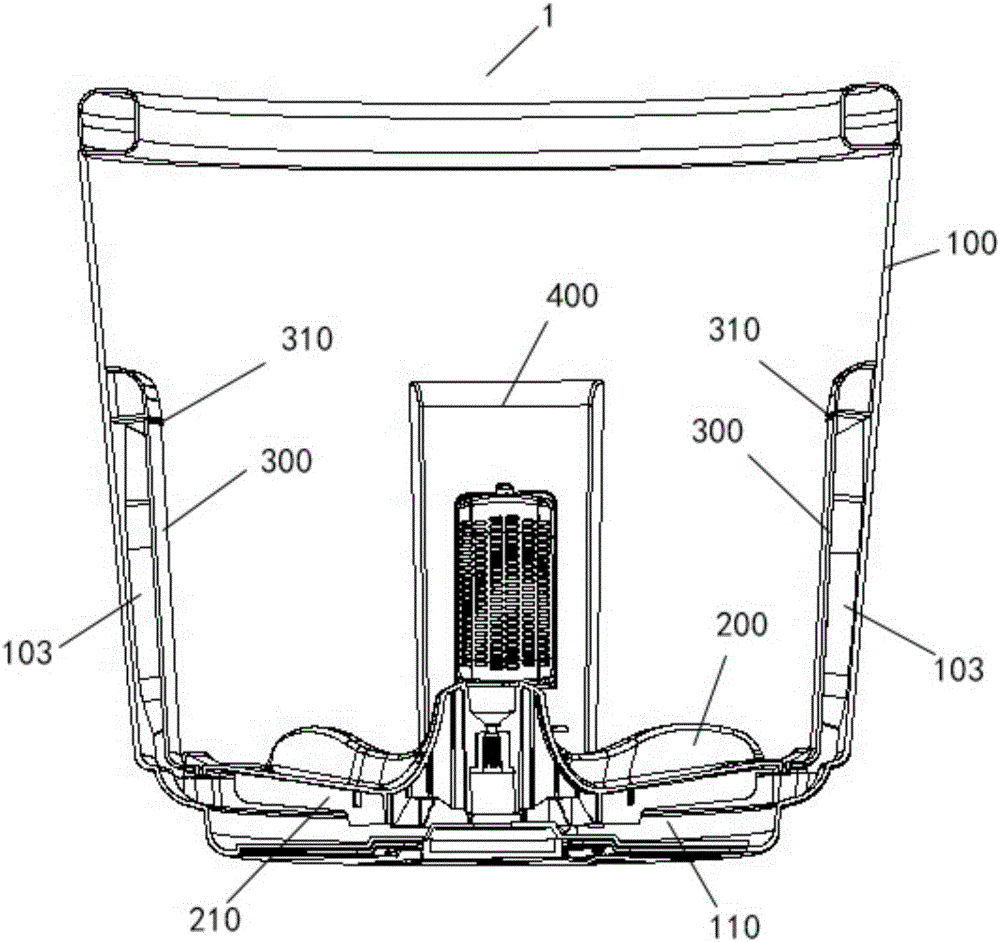

图1是根据本发明实施例的波轮洗衣机的局部结构示意图。

图2是根据本发明实施例的波轮洗衣机的局部剖视图。

图3是根据本发明实施例的波轮洗衣机的局部剖视图。

图4是根据本发明实施例的波轮洗衣机的补水盖板的结构示意图。

图5是根据本发明实施例的波轮洗衣机的局部剖视图。

图6是根据本发明实施例的波轮洗衣机的补水盖板的基板的结构示意图。

图7是根据本发明实施例的波轮洗衣机的补水盖板的过滤网夹的结构示意图。

附图标记：波轮洗衣机1、洗涤桶100、喷水流道103、补水流道104、排水空间110、波轮200、排水筋210、避让槽211、过水孔220、喷水盖板300、喷水口310、补水盖板400、驱动部401、导水部402、基板410、过滤补水口411、卡槽412、多孔盖板420、卡扣421、过滤网夹430、卡孔431。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

下面参考附图描述根据本发明实施例的波轮洗衣机1。

如图1-图7所示，根据本发明实施例的波轮洗衣机1包括洗涤桶100、波轮200和多个导水盖板。

波轮200可转动地设在洗涤桶100内且与洗涤桶100的内底面限定出排水空间110。多个所述导水盖板沿洗涤桶100的周向间隔设置在洗涤桶100的内周面上，多个所述导水盖板包括至少一个喷水盖板300和至少一个补水盖板400，喷水盖板300与洗涤桶100的内周面共同限定出与排水空间110连通的喷水流道103，喷水盖板300上设有与喷水流道103连通的喷水口310，补水盖板400与洗涤桶100的内周面共同限定出与排水空间110连通的补水流道104，补水盖板400上设有与补水流道104连通的过滤补水口411，过滤补水口411处覆盖有毛屑滤网，补水盖板400的下端伸入排水空间110。

下面参考图1-图7描述根据本发明实施例的波轮洗衣机1的工作过程。

波轮洗衣机1启动后，波轮200开始运转，带动波轮200上部的水流对衣物进行摩擦洗涤，并带动波轮200下方的水离开排水空间110，被排挤的水流通过喷水盖板300与洗涤桶100内壁限定出的喷水流道103移动并从喷水口310喷出，对衣物进行冲刷洗涤。同时，由于波轮200排挤排水空间110内的水，排水空间110中心区域形成较大的负压区，促使波轮200上方的洗涤水流通过过滤补水口411进入补水盖板400与洗涤桶100内壁限定出的补水流道104向排水空间110进行补充，实现水流的循环。水流在经过过滤补水口411时，水中的毛屑等杂质被所述毛屑滤网过滤，实现水流中毛屑的收集。

根据本发明实施例的波轮洗衣机1，通过设置具有喷水口310的喷水盖板300，可以利用喷水盖板300引导水流，使水流能够对衣物进行冲刷洗涤，便于提高衣物的洗涤效果。

并且，通过设置补水盖板400，可以使波轮200上方的水迅速通过补水流道104向排水空间110内补充，使水流能够大量进入补水流道104形成高效的补水能力，维持大流量的喷射水流循环，以便于保证喷水口310喷出的水流流量，便于保证对衣物的冲刷效果。相比相关技术中的波轮洗衣机，可以避免补水能力不足而导致冲刷力度小的问题，保证较好的冲刷洗涤效果。

此外，通过使补水盖板400的下端伸入排水空间110，由于波轮200排挤水流时向心力的作用，越靠近排水空间110中心的区域受到的向心力越小，通过使补水盖板400的下端伸入排水空间110，可以使得补水流道104内的水流受到的排挤力小于排水空间110内的其他区域受到的排挤力，从而促使水流向周向喷水流道103内部移动。这样可以进一步便于在水流通过喷水流道103排出排水空间110后，在排水空间110中部形成负压区，使驱动水流进入补水流道104的力远远大于补水流道104所受波轮200的排挤力，从而保证补水流道104内的水源源不断的向排水空间110补足水流，保证水流循环时具有较大的流量。

进一步地，由于洗涤桶100内水流的循环流量得到保证，可以同时保证经过过滤补水口411处的水流流量，从而保证经过所述毛屑滤网的水流流量，以便于提高所述毛屑滤网收集毛屑的效率，相比相关技术中的波轮洗衣机，可以避免衣物包裹毛屑的情况，保证衣物的洗涤效果。

因此，根据本发明实施例的波轮洗衣机1具有水流量大、洗涤效果好等优点。

下面参考附图描述根据本发明具体实施例的波轮洗衣机1。

在本发明的一些具体实施例中，如图1-图7所示，根据本发明实施例的波轮洗衣机1包括洗涤桶100、波轮200和多个导水盖板。

补水盖板400包括驱动部401和导水部402。驱动部401沿水平方向定向且内端伸入排水空间110。导水部402沿竖直方向定向且下端与驱动部401的外端相连。这样不仅可以便于降低补水流道104内的水流受到的排挤力，而且可以便于将波轮200上方的水流导向排水空间110。

具体地，如图3所示，驱动部401的内端邻近洗涤桶100的中心轴线。这样可以使补水流道104与排水空间110的连接处尽量靠近的圆心，从而进一步降低补水流道104内水流受到的波轮200的排挤力。

更为具体地，如图3所示，驱动部401在竖直方向上的高度由内向外逐渐增大。具体而言，驱动部401在水平方向上的宽度由内至外逐渐增大。这样不仅可以进一步便于降低补水流道104内水流受到的排挤力，而且可以便于补水流道104内的水流流入排水空间110。

有利地，如图2和图3所示，波轮200的下表面设有排水筋210，排水筋210上设有用于避让驱动部401的避让槽211。这样可以便于波轮200排挤排水空间110内的水，以便于保证喷水口310处的水流流量，从而保证对衣物的冲刷效果，而且可以利用避让槽211避让驱动部401，避免驱动部401阻碍波轮200的转动。

图1-图7示出了根据本发明一个具体示例的波轮洗衣机1。如图1-图7所示，补水盖板400包括基板410、多孔盖板420和过滤网夹430。过滤补水口411设在基板410上。多孔盖板420可拆卸地安装在基板410上且覆盖过滤补水口411。所述毛屑滤网粘接在过滤网夹430上，多孔盖板420安装在基板410上时，过滤网夹430夹持在基板410和多孔盖板420之间。具体而言，基板410包括驱动部401和导水部402。这样不仅可以便于所述毛屑滤网的设置，而且可以通过拆卸多孔盖板420实现所述毛屑滤网的拆卸，以便于对所述毛屑滤网进行清理或更换。

具体地，如图4-图7所示，基板410上设有卡槽412，多孔盖板420上设有卡扣421，过滤网夹430上设有卡孔431，卡扣421适于穿过卡孔431可拆卸地配合在卡槽412内。这样不仅可以通过释放卡扣421实现多孔盖板420和过滤网夹430的拆卸，而且可以利用卡孔431和卡扣421对过滤网夹430进行定位，提高过滤网夹430的稳定性和可靠性。

具体而言，多孔盖板420的下端可以设有刚性卡板，基板410上可以设有插槽，所述刚性卡板可拆卸地配合在所述插槽内，卡扣421可以设在多孔盖板420的上端。在安装时先将所述刚性卡板插入所述插槽，再将卡扣421穿过卡孔431卡入卡槽412。

更为具体地，所述毛屑滤网为袋状。这样可以便于所述毛屑滤网收集毛屑，防止毛屑在过滤后再次散落在洗涤桶100内。

有利地，如图1所示，波轮200上设有与排水空间110连通的过水孔220。这样可以进一步便于水流进入排水空间110，保证对排水空间110的补水能力，进一步便于保证喷水口310处的水流流量。

更为有利地，如图1-图3所示，喷水口310沿水平方向定向且邻近喷水盖板300的上端设置。这样可以提高喷水口310喷出水流的冲刷力度，从而进一步提高对衣物的洗涤效果。

具体而言，所述导水盖板的内表面设有螺柱，所述导水盖板通过配合在所述螺柱内的螺纹紧固件安装在洗涤桶100上。这样不仅可以便于所述导水盖板的安装，而且可以便于保证所述导水盖板和所述洗涤桶100的内表面之间的密封性。

进一步地，如图1-图3所示，补水盖板400和喷水盖板300沿所述过滤桶的周向交替设置。具体而言，补水盖板400和喷水盖板300可以分别为两个。这样不仅可以保证洗涤桶100内的水流循环，以保证对衣物的洗涤效果，而且可以简化波轮洗衣机1的制造难度，简化装配工艺，提高波轮洗衣机1的生产效率。

具体而言，洗涤桶100的底部可以设有封水阀，在洗涤时，所述封水阀关闭以封住水流，在洗涤完成后所述封水阀打开以排出废水。

洗涤桶100的上周沿可以设有平衡圈。这样可以起到维持洗涤时洗涤桶100平衡的作用。

根据本发明实施例的波轮洗衣机1的其他构成以及操作对于本领域普通技术人员而言都是已知的，这里不再详细描述。
