一种排水结构、洗衣机以及洗衣机的排水管的制作方法

本发明属于洗衣机技术领域，具体涉及一种排水结构、具有该排水结构的洗衣机、以及洗衣机的排水管。

背景技术：

洗衣机的卫生问题已逐渐被人们关注，其中一个容易引发卫生问题的原因就是洗衣机的残水问题，导致洗衣机细菌滋生，并且在温度较低的环境里，洗衣机里的残水还会结冰，水结冰会体积变大，对洗衣机结构件产生破坏。每到冬天寒冷时刻，洗衣机返修率总会上升，究其原因，发现洗衣机因残水结冰而导致的问题占主要原因。

用户在使用洗衣机时，排水管不可能达到理想的逐步降低的放置，参见图1所示，是洗衣机排水管一般状态，其中A端为入水口与洗衣机盛水桶连接，B段是排水管在洗衣机中最低的位置，一般为排水管在底座上的卡合的位置，CD段是排水管在洗衣机外部的一般摆放状态，D端为出水口连接用户家中的排水管路。洗衣机盛水桶的水从A端进入排水管，沿排水管经B、C段后，从D端排出。当盛水桶的水位高于排水管最高位置C时，水会在重力的作用下，用D端流出。当桶内水位逐渐下降，下降到低于C段时，水就会无法流出，于是在A段和C段之间形成一段水柱无法排出，这样就会在洗衣机和排水管最高处之间存在一段残水。

技术实现要素：

本发明针对现有技术中存在的上述问题，提供一种排水结构，有利于残水的排出，减少排水结构中水的残留。

为达到上述技术目的，本发明采用以下技术方案实现：

一种排水结构，其包括入水口、出水口以及连通所述入水口与所述出水口的排水管，所述入水口高于所述出水口；所述排水管包括主管以及与主管的内部相连通的辅管，所述辅管的管径小于所述主管的管径，所述主管包括至少一段高于所述入水口的第一折弯段，所述辅管的进水口位于所述第一折弯段的前段且其等于或低于所述入水口的高度。

进一步的，所述主管包括位于所述第一折弯段前段的第二折弯段，所述第二折弯段低于所述入水口高度，所述辅管的进水口设在第二折弯段的最低位置处。

进一步的，所述第二折弯段的最低位置处设有用于将下降段与上升段密封连接的连接接头，所述辅管通过所述连接接头与所述主管内部相连通。

进一步的，所述辅管位于所述主管的外部，所述连接接头的外壁上开设有与所述辅管进水口密封连接的接口。

进一步的，所述连接接头的内壁设有用于增加所述接口处水压的挡板。

进一步的，所述辅管位于所述主管的内部，所述连接接头的内壁上开设有与所述辅管进水口密封连接的接口，所述接口的轴线与所述连接接头的轴线平行。

进一步的，所述接口的前端设有用于增加所述接口处水压的增压结构，所述增压结构为与所述接口一体成型的增压管，所述增压管的管径大于所述接口的管径。

进一步的，所述主管包括位于所述第一折弯段前段的水平段，所述辅管的进水口设在所述水平段的任意位置处。

基于上述的排水结构，本发明还提供一种具有改排水结构的洗衣机，减少洗衣机洗涤水的残留，避免出现结冰、滋生细菌等现象。

一种洗衣机，其包括外桶和上述的排水结构，其中所述入水口连接所述外桶。

本发明还提供一种洗衣机的排水管，包括主管、以及与主管的内部相连通的辅管，所述辅管的管径小于所述主管的管径，所述辅管配置成可产生虹吸力将所述主管内的残水排出。

本发明提供的排水结构，通过设置与主管的内部相连通的辅管，并且所述主管包括至少一段高于所述入水口的第一折弯段，所述辅管的进水口位于所述第一折弯段的前段且其等于或低于所述入水口的高度；当开始排水时，流经排水结构的水流的压力较大，水流会沿两路流出：一路沿主管流出，一路沿辅管流出。当排水邻近结束时，流经排水结构的水流的压力较小，使得沿主管流动的水流不能通过第一折弯段的最高位置，此时流经主管的水流停止流动，水不能通过所述主管排出；由于辅管的管径较小，水流还会沿辅管继续排出，产生虹吸现象，这样可以减少或避免排水结构内的水的残留，避免了出现结冰、滋生细菌等现象。

结合附图阅读本发明的具体实施方式后，本发明的其他特点和优点将变得更加清楚。

附图说明

图1为现有技术中洗衣机的排水管的结构示意图；

图2为本发明所提出的排水结构的第一个实施例的结构示意图；

图3为本发明所提出的排水结构的第二个实施例的结构示意图；

图4为图3的剖视结构示意图；

图5为图4中A区域的放大结构示意图；

图6为本发明所提出的排水结构的第二个实施例的结构示意图；

图7为图6中B区域的放大结构示意图；

图8为图7中C区域的放大结构示意图。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

在本发明的描述中，需要说明的是，首先定义术语，以主管内水流的流动方向为“前”，反之为“后”，术语 “上”、“下”等指示的方位或位置关系为基于附图所示的位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

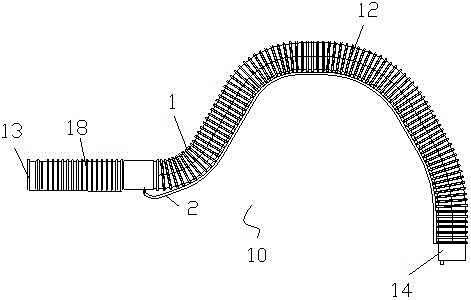

参见图2，是本发明所提出的排水结构的第一个实施例，排水结构10包括入水口13、出水口14以及连通入水口13与出水口14的排水管，入水口13高于出水口14，排水管包括主管1和辅管2，辅管2与主管1的内部相连通，辅管2的管径远小于主管1的管径。主管1包括至少一段高于入水口13的第一折弯段12，并且辅管2的进水口21位于第一折弯段12的前段且等于入水口13的高度。这样当开始排水时，流经排水结构10的水流的压力较大，水流会沿两路流出：一路沿主管1流出，一路沿辅管2流出。当排水邻近结束时，流经排水结构10的水流的压力较小，使得沿主管1流动的水流不能通过第一折弯段12的最高位置，此时流经主管1的水流停止流动，水不能通过主管1排出；由于辅管2的管径较小，水流还会沿辅管继续排出，产生虹吸现象，这样可以减少或避免排水结构10内的水的残留，避免了出现结冰、滋生细菌等现象。

本实施例中，主管1包括位于第一折弯段12前段的水平段18，入水口13也位于水平段18上，辅管2的进水口21设在水平段18的任意位置处。这样也就是就进水口21与入水口13在同一高度上。

本实施例中，辅管2的设置方向与主管1的延伸方向一致，辅管2沿主管1延伸至出水口14，这样辅管2排出的水和主管1内排出的水可以通过室内的同一下水口，避免了主管1和辅管2分别对应不同的室内排水口，增加排水管10与下水口连接的工作量。

当然，在其他实施例中，也可以根据具体情况，将辅管2的方向与主管1的延伸方向不一致，将辅管2中排出的水与主管1中排出的水分离，用于其他用途。

参见图3-图5，是本发明所提出的排水结构的第二个实施例，排水结构10包括入水口13、出水口14以及连通入水口13与出水口14的排水管，入水口13高于出水口14，排水管包括主管1和辅管2，辅管2与主管1的内部相连通，辅管2的管径远小于主管1的管径。主管1包括至少一段高于入水口13的第一折弯段12，并且辅管2的进水口21位于第一折弯段12的前段且低于入水口13的高度。这样当开始排水时，流经排水结构10的水流的压力较大，水流会沿两路流出：一路沿主管1流出，一路沿辅管2流出。当排水邻近结束时，流经排水结构10的水流的压力较小，使得沿主管1流动的水流不能通过第一折弯段12的最高位置，此时流经主管1的水流停止流动，水不能通过主管1排出；由于辅管2的管径较小，水流还会沿辅管继续排出，产生虹吸现象，这样可以减少或避免排水结构10内的水的残留，避免了出现结冰、滋生细菌等现象。

对于辅管2的大小的选择，如辅管2的管径较大不易产生虹吸，以及即使形成虹吸最后残水还是较多，如管径过小辅管2的排水速度慢，优选的主管1的管径为辅管2的管径的5-15倍，即能产生虹吸现象，排出残水，并且辅管2排水速度尚可，通过虹吸利用不太长的时间就可以排空或接近排空残水。

参见图4所示，主管1包括位于第一折弯段12前段的第二折弯段11，第二折弯段11低于入水口13的高度，并且辅管2的进水口21设在第二折弯段11的最低位置处。由于主管1还具有第二折弯段11，因而将辅管2的进水口21设在第二折弯段11的最低位置处，有利于排出残留在主管1第一折弯段12前段的水，使得排水结构在排水结束后没有残留的水。

为了便于辅管2与主管1的密封连接，排水管10还具有连接接头3，连接接头3在第二折弯段11的最低位置处设有用于将下降段111与上升段112密封连接，也就是连接结构3处于第二折弯段11的最低位置处，辅管2通过连接接头3与主管1的内部相连通。通过设置连接接头3，并且辅管2通过连接接头3与主管1的内部相连通，使得辅管2与主管1的连接设置简单、组装密封简单。

参见图4所示，对于连接接头3与辅管2的连接，优选的，在连接接头3上设有与辅管2的进水口21相匹配的接口31，接口31与连接接头3的内部相连通，进水口21与接口31密封连接。这样通过设置接口31，使得辅管2与连接接头3的密封连接密封牢固，安装简单。连接接头3为一体注塑成型结构，有利于降低成本。对于进水口21与接口31的密封连接，可以为进水口21插接于接口31内部、或者进水口21套接在接口31外部等形式。

本实施例中，辅管2固定在主管1的外侧，接口31为沿连接接头3的管壁向外延伸， 在排水管10安装时，连接接头3上的接口31位于下端。本实施例中，接口31的轴线与连接接头3的管壁垂直设置；为了增加辅管2内的流速，也可以设置接口31的轴线向后倾斜。

为了增加接口31处水压，在连接接头3的内部设有挡水板32，用于阻挡流经连接接头3内流动的部分水流，增大接口31处的水压，有利于增加辅管2内的流速。本实施例中，在连接接头3的管壁上具有与接口31连通的进水口33，挡水板32位于进水口33的后方。这样进入主管1内的洗涤水向后流动，到达连接接头3处的挡水板32处，受到挡水板32的阻挡，增大接口31处的水压，有利于增加辅管2内的流速。

本实施例中的排水结构10为洗衣机排水管，主要用于下排水洗衣机，也就是依靠洗涤水的重力排出，排水结构10与洗衣机的外桶连接，之后排水结构10向下通过洗衣机底座上的槽伸出，另一端连在室内的下水口。

排水结构10包括主管1、以及与主管1的内部相连通的辅管2，辅管2的管径远小于主管1的管径，并将辅管2配置成产生虹吸将主管1内的残水排出。当洗衣机排水开始时，外桶内水位较高，水流在重力作用下从外桶进入主管1，此时由于水压较大，水流会沿两路流出：一路沿主管1流出，一路沿辅管2流出。当外桶内水位较低时，洗涤水不能通过所述主管排出，此时辅管2产生虹吸现象，洗涤水会沿辅管2继续排出，这样可以减少或避免洗涤水在外桶或排水管内的残留，避免了出现结冰、滋生细菌等现象。

为了避免每次排水对于排水管10的布置，将辅管2的进水口21位置固定，排水管10在洗衣机底座上的位置较低，并且位于底座内，受到底座的保护，因而本实施例中，在排水管10安装时，将进水口21处固定在底座内，并位于下端，也就是第二折弯段11的最低位置处为位于底座内。

本实施例中，排水管10的排水方法，包括下述步骤：

S1、开始排水后，外桶内的洗涤水在重力作用下进入主管1，并通过主管1和辅管2排出。

具体的，当洗衣机排水开始时，外桶内水位较高，外桶内的水位肯定高于主管1的高段12，水流在重力作用下从外桶进入主管1，水流到达连接接头3后会沿两路流出：一路沿主管1的出水段16流出，另一路沿辅管2流出。

S2、随着洗涤水的排出，当外桶内的水位或主管内的水位低于主管1上的高段12时，洗涤水不能通过主管1的出水段16流出；此时，辅管2产生虹吸现象，到达连接接头3的洗涤水继续通过辅管2排出。

具体的，随着洗涤水的排出，当外桶内的水位低于主管1上的高段12时，或外桶内的洗涤水已排空，主管1上入水段15水位的低于主管1上的高段12时，洗涤水不能通过主管1上的高段12，使得出水段16不再排水；此时辅管2产生虹吸现象，洗涤水会沿辅管2继续排出。

S3、当低段11处的水位低于进水口33时，辅管2不能再虹吸，排水完成。

具体的，连接接头3位于低段11处，并且接口31沿连接接头3的管壁向外延伸，在连接接头3的管壁上具有与接口31连通的进水口33，进水口33位于连接接头3的下端，也就是当连接结构3内的全部流入辅管2时，辅管2不能再虹吸，排水完成。

参见图6-图8，是本发明所提出的洗衣机的排水管的第三个实施例，本实施例与第二个实施的主要区别在于，连接接头3上的接口结构的不同，以及辅管2位于主管1的内部，其他结构可以采用与第二个实施例相同的结构。

该排水结构10包括入水口13、出水口14以及连通入水口13与出水口14的排水管，入水口13高于出水口14，排水管包括主管1和辅管2，辅管2与主管1的内部相连通，辅管2的管径远小于主管1的管径。主管1包括至少一段高于入水口13的第一折弯段12，并且辅管2的进水口21位于第一折弯段12的前段且低于入水口13的高度。这样当开始排水时，流经排水结构10的水流的压力较大，水流会沿两路流出：一路沿主管1流出，一路沿辅管2流出。当排水邻近结束时，流经排水结构10的水流的压力较小，使得沿主管1流动的水流不能通过第一折弯段12的最高位置，此时流经主管1的水流停止流动，水不能通过主管1排出；由于辅管2的管径较小，水流还会沿辅管继续排出，产生虹吸现象，这样可以减少或避免排水结构10内的水的残留，避免了出现结冰、滋生细菌等现象。

本实施例中，连接接头3设在第二折弯段11的最低位置处，用于将下降段111与上升段112密封连接；辅管2通过连接接头3与主管1的内部相连通。具体地，辅管2位于主管1的内部，在连接接头3的内壁上开设有与辅管2的进水口21密封连接的接口31，并且接口31的轴线与连接接头3的轴线平行，辅管2插接于所述接口31上，其可以内插于接口31内部也可以外插于接口31外侧。通过将辅管2设在主管1的内部，减少外界对辅管2的触碰，以及对于辅管2在主管1内部可以不进行固定，提高排水管10的组装速度，提高组装效率。在排水管10安装后，接口31位于连连接接头3的下部。通过设置接口31的轴线与连接接头3的轴线平行，使得从连接接头3内流动的水流进入接口31时的流动方向不用改变，有利于保证进入接口的水流的速度。

本实施例中，在接口31的前端用于增加接口31处水压的增压结构，增压结构为与接口31一体成型的增压管32，增压管32的管径大于接口31的管径。这样使得接口31处的压力增大，辅管2内的水流加快，提高辅管2内的水流速度。

其他实施例中，可以增压结构为在接口31的前端设有向远离接口31的轴线方向延伸的挡水板；或者弧形的挡水板。

以上所述，仅是本发明的较佳实施例而已，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但是凡是未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本发明技术方案的保护范围。
