一种手动洗衣机的制作方法

本发明属于家用器具，特别是一种手动洗衣机。

背景技术：

洗衣服是人类日常生活中必不可少的一件乏味繁琐的体力劳动。千百年来，洗衣服的方法是手搓，甩打，棒击，冲刷，一直沿用至今。洗衣机的发明，极大地减轻了人们繁重的劳动时间，特别将广大妇女们从费时，费力的洗衣劳动中彻底解放出来，从而使他们有更多的时间和精力来从事生活，工作和娱乐。然而在电动洗衣机普及的时代，生产厂家们过度忙目的追求高端，科技，省力，却忽视了绿色，环保，低能耗的本真，随着社会经济的不断发展与人们生活节奏的加快，节能、便捷、低碳已然成为当今社会的主题。

目前洗衣机多为电能驱动，需要在有电源的条件下才能工作，对使用条件具有特定的要求；同时现有洗衣机多为结构复杂、体型笨重，占用空间大，不便于搬运和携带。目前公开技术中也存在一些手动洗衣机，如中国专利CN204266006U、CN203668700U、CN204097747U，一部分是单纯的洗衣功能而没有甩干功能；一部分转速慢，洗衣液搅动速度低，影响洗衣效果。

技术实现要素：

本发明所解决的技术问题在于提供一种手动洗衣机，采用手动清洗，体积小巧，可应用于多种场所，同时集清洗与甩干于一体，能够加速洗衣液的转动，更有利于衣物的清洗。

实现本发明目的的技术解决方案为：

一种手动洗衣机，包括驱动装置、从动转动装置、洗衣桶，所述驱动装置和从动传动装置均与洗衣桶的中心轴同轴，所述洗衣桶包括下桶体、上盖、脱水桶；所述驱动装置包括压杆、麻花杆、第一弹簧、主动棘齿轴；所述从动传动装置包括从动棘齿轴、第二弹簧、中心齿轮、行星齿轮、旋转盘、旋转盘端盖、转轴筒；

所述压杆安装在转轴筒内，且压杆位于整个洗衣机的顶部；压杆的上端设有圆帽；压杆下端安装有麻花杆，麻花杆穿过主动棘齿轴，主动棘齿轴下端外圆设有环形凸台，环形凸台与转轴筒内壁配合；主动棘齿轴上端连接有第一弹簧；主动棘齿轴下端设有棘齿，与从动棘齿轴上端设有的棘齿配合；从动棘齿轴上端内部安装有第二弹簧，第二弹簧位于主动棘齿轴与从动棘齿轴之间；从动棘齿轴外部中部连接有中心齿轮；三个行星齿轮与中心齿轮相啮合；中心齿轮和行星齿轮均安装在旋转盘内，旋转盘内设有一圈轮齿，与行星齿轮啮合，旋转盘上端固接有旋转盘端盖，旋转盘端盖与旋转筒下端固接；旋转筒上端通过第一滚动轴承与上盖的中心孔相连；旋转盘的外圆与脱水桶底部中间固接；从动棘齿轴下端通过第二滚动轴承与下桶体相连，且第二滚动轴承位于旋转盘的下端。

本发明与现有技术相比，其显著优点：

(1)本发明的手动洗衣机体积小巧，占地空间小，空闲时可将其收纳。

(2)本发明的手动洗衣机重量轻，便于携带，不需电能驱动，适用于多种场所。

(3)本发明的手动洗衣机采用中心齿轮带动行星齿轮，增加了旋转盘、脱水桶的转速。

(4)本发明的手动洗衣机集清洗与甩干于一体，同时具有清洗和甩干的功能。

下面结合附图对本发明作进一步详细描述。

附图说明

图1为本发明手动洗衣机的总体外观结构示意图。

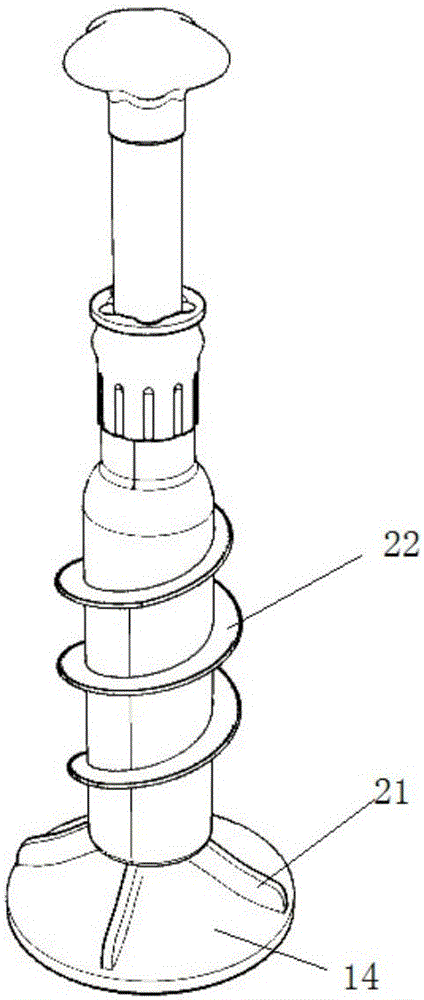

图2为驱动装置外观结构总体示意图。

图3为驱动装置和从动转动装置局部剖视图。

图4为从动转动装置局部放大图。

图5为洗衣桶内部结构示意图。

具体实施方式

本发明的一种手动洗衣机包括驱动装置、从动转动装置、洗衣桶，所述驱动装置和从动传动装置均与洗衣桶的中心轴同轴；所述驱动装置包括压杆4、麻花杆5、第一弹簧6、主动棘齿轴7、第一滚动轴承8；所述从动传动装置包括从动棘齿轴9、第二弹簧10、中心齿轮11、行星齿轮12、旋转盘13、旋转盘端盖14、转轴筒15；所述洗衣桶包括下桶体1、上盖2、脱水桶3；

结合图2-4，所述压杆4为圆柱结构，安装在转轴筒15内，且压杆4位于整个洗衣机的顶部；所述压杆4的上端设有圆帽，作为手动承压部位；压杆4下端安装有麻花杆5，麻花杆5穿过主动棘齿轴7，所述主动棘齿轴7为圆柱结构，主动棘齿轴7上端设有长方形通孔，用于麻花杆的配合旋转；主动棘齿轴7下端外圆设有环形凸台，环形凸台与转轴筒15内壁配合；主动棘齿轴7下端设有一圈棘齿；所述从动棘齿轴9为圆柱结构，从动棘齿轴9上端设有一圈棘齿，接触时与主动棘齿轴7的棘齿配合；在压杆4压力下，麻花杆带动主动棘齿轴7旋转，从而带动从动棘齿轴9旋转；从动棘齿轴9上端内部安装有第二弹簧10，第二弹簧10位于主动棘齿轴7与从动棘齿轴9之间，当压杆4无压力时，第二弹簧10将推动主动棘齿轴7与从动棘齿轴9分离；从动棘齿轴9上端中心设有通孔，用于麻花杆压下时进行避位。所述从动棘齿轴9外圆中部连接有中心齿轮11；三个行星齿轮12与中心齿轮11相啮合；中心齿轮11和行星齿轮12均安装在旋转盘13内，所述旋转盘13为圆盘腔体结构；旋转盘13内设有一圈轮齿，轮齿与行星齿轮12啮合；行星齿轮12转动时，带动旋转盘13转动；旋转盘8上端固接有旋转盘端盖14，旋转盘端盖14为塔形圆盘结构；旋转盘端盖14上端与旋转筒15下端固接；旋转筒15上端通过第一滚动轴承17与上盖2的中心孔相连；旋转盘14的外圆与脱水桶3底部中间固接；从动棘齿轴9下端通过第二滚动轴承16与下桶体1相连，且第二滚动轴承16位于旋转盘14的下端；

作为对上述实施方式的进一步改进，所述旋转盘端盖14上端对称安装有3-5个长方形叶片21，叶片21的长度安装方向与旋转盘13的径向方向一致，便于旋转盘13旋转时拨动脱水桶3内液体的旋转

所述压杆4的圆帽下端设有圆环，用于限定压杆4的压下长度，从而限定麻花杆4在主动棘齿轴4内的螺旋长度；压杆4下端外圆上设有圆环，圆环位于旋转筒15内，旋转筒15上端为台阶孔；台阶孔上端直径小，下端直径大，圆环卡入台阶孔内，防止压杆4从转轴筒15上端脱出；同时，当压杆4压下时，圆环与第一弹簧6接触，便于压杆4无压力时的向上复位。

所述转动筒15为圆柱腔体结构，内部腔体用于安装压杆4、麻花杆5、第一弹簧6、主动棘齿轴7、从动棘齿轴9、第二弹簧10；转动筒15内下端设有圆形台阶8，圆形台阶8位于主动棘齿轴7的上端，且圆形台阶8直径小于主动棘齿轴7下端的圆环台阶的外径，且大于主动棘齿轴7的外径，从而可以限制第二弹簧10推动主动棘齿轴7与从动棘齿轴9的分离高度；

作为对上述实施方式的进一步改进，所述转动筒15的外圆上一圈设有螺旋向上的旋转片22，用于旋转时拨动箱体内液体的旋转，有利于衣物的进一步清洗。

结合图1、图5，所述洗衣桶为半圆球形双层腔体结构，用于容纳衣物和清洗液体；洗衣桶内层为脱水桶3，外层为下桶体1；脱水桶3、下桶体1均与转动筒15同轴；下桶体1下部设有排水口；脱水桶3外壁上均匀的设有用于脱水的水孔；所述上盖12为伞形端盖结构，上盖2与下桶体1之间通过卡扣结合，上盖上端中心设有圆孔，用于安装转动筒15；

作为对上述实施方式的进一步改进，所述下桶体1内部中间设有一圈凹槽，脱水桶3外壁设有对称的设有三个滚轮24；脱水桶3转动时，滚轮24在凹槽内滑动，便于脱水桶3转动时的定位，防止脱水桶3时的剧烈震动。

作为对上述实施方式的进一步改进，所述脱水桶3内壁对称的设有3-5个长方形拨片23，拨片23的长度放下与脱水桶3的轴线方向一致，用于清洗时拨动脱水桶3内清洗液，有利于衣物的进一步清洗。

作为对上述实施方式的进一步改进，所述下桶体1外部设有嵌入槽或拉环，便于手动搬动；上盖2设有透明塑料板，便于清洗时观察下桶体1衣物的状态。

清洗时，关闭下桶体1的排水口，通过外部压力按压压杆4，压杆4带动麻花杆5向下运动，麻花杆带动主动棘齿轴7向下运动，当主动棘齿轴7与从动棘齿轴9啮合时，主动棘齿轴7带动从动棘齿轴9旋转，从而带动中心齿轮11和行星齿轮12转动，进一步带动旋转盘13、转轴筒15和脱水桶3的旋转；同时，旋转盘端盖14上的叶片、转动筒15上的旋转片、脱水桶3内的拨片均能带动清洗液的搅动，便于衣物的清洗；通过行星轮12带动旋转盘13的转动，能够加速旋转盘的转动，进一步有利于衣物的清洗；重复按压压杆4即可完成衣物的清洗；当需要对衣物甩干时，打开排水口，重复按压压杆4即可完成衣物的甩干。
