多头汽动剪刀的制作方法

本实用新型涉及剪刀技术领域，更具体地说涉及一种用于纺织上剪线头的剪刀。

背景技术：
：

现有的剪刀一般只有一个剪刀头，在纺织机械领域线头一般较多，这样在用汽动剪刀时，需要多把剪刀，而纺织机械的工作空间有限，这样安装起来十分不便，同时也造成生产设备成本的浪费。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种多头汽动剪刀，它一把剪刀有多个剪刀头，可以剪很多个线头，从而实现在较小的空间内用一把汽动剪刀可以剪多个线头。

本实用新型的技术解决措施如下：

多头汽动剪刀，包括汽缸和第一压簧，定剪刀的结构是，在定剪刀圆环体上成型有若干个定剪刀头，定剪刀圆环体的后部成型或焊接固定有定剪刀柄；

动剪刀的结构是，动剪刀圆环体上成型有若干个动剪刀头，动剪刀圆环体的后部成型或焊接固定有动剪刀柄；

每一个定剪刀头与一个动剪刀头相配合，第一压簧的上端压在动剪刀柄上、下端压在定剪刀柄上；

汽缸的汽缸座固定在定剪刀柄上，汽缸的活塞杆固定在动剪刀柄上，定剪刀圆环体和动剪刀圆环体通过轴铰接在一起。

所述轴上插套有第二压簧，垫片压在第二压簧的上端，第二压簧的下端压在动剪刀圆环体上，螺母螺接在轴上且螺母的下端压在垫片上。

本实用新型的有益效果在于：

它一把剪刀有多个剪刀头，可以剪很多个线头，从而实现在较小的空间内用一把汽动剪刀可以剪多个线头。

附图说明：

图1为本实用新型的结构示意图；

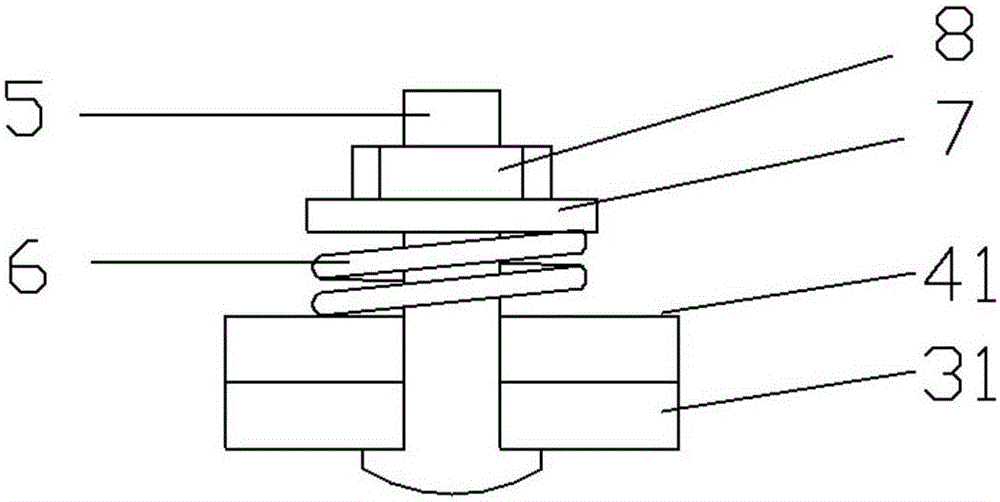

图2为定剪刀与动剪刀的连接关系示意图。

图中：1、汽缸；2、第一压簧；3、定剪刀；31、定剪刀圆环体；32、定剪刀头；33、定剪刀柄；4、动剪刀；41、动剪刀圆环体；42、动剪刀头；43、动剪刀柄；5、轴；6、第二压簧；7、垫片；8、螺母。

具体实施方式：

实施例：见图1、2所示，多头汽动剪刀，包括汽缸1和第一压簧2，定剪刀3的结构是，在定剪刀圆环体31上成型有若干个定剪刀头32，定剪刀圆环体31的后部成型或焊接固定有定剪刀柄33；

动剪刀4的结构是，动剪刀圆环体41上成型有若干个动剪刀头42，动剪刀圆环体41的后部成型或焊接固定有动剪刀柄43；

每一个定剪刀头32与一个动剪刀头42相配合，第一压簧2的上端压在动剪刀柄43上、下端压在定剪刀柄33上；

汽缸1的汽缸座固定在定剪刀柄33上，汽缸1的活塞杆固定在动剪刀柄43上，定剪刀圆环体31和动剪刀圆环体41通过轴5铰接在一起。

所述轴5上插套有第二压簧6，垫片7压在第二压簧6的上端，第二压簧6的下端压在动剪刀圆环体41上，螺母8螺接在轴5上且螺母8的下端压在垫片7上。

工作原理：它在二个直径相同的定剪刀圆环体31和动剪刀圆环体41上布置定剪刀头32和动剪刀头42，从而可以剪多个线头，在一个较小的空间中用一把汽动剪刀可以剪多个线头。
