一种无土栽培蔬菜水培设备的制作方法

本实用新型属于水培设备，尤其涉及一种无土栽培蔬菜水培设备。

背景技术：

食品安全是个大问题，吃得放心是我们的梦想，阳台种菜无土栽培设备应需而生，使用我们的阳台花架种菜设备，很容易在家里种出各种青菜、豆芽菜健康食品。“亲近自然，绿色家居”阳台菜园已成为一种家庭时尚。

技术实现要素：

有鉴于此，确有必要提供一种S型流水管线设计、低压安全水泵、结构新颖、质量可靠、方便拆装的无土栽培蔬菜水培设备。

为了克服现有技术存在的缺陷，本实用新型提供以下技术方案：一种无土栽培蔬菜水培设备，包括定植棉、定位篮、直管、支撑架、外接套、转向件、进水口、出水管和水泵，所述的支撑架分为三层，且每层支撑架上均安放有三根直管，每根直管最上面开有一列排的孔，每根直管两侧套接有外接套，外接套利用水管与转向件相通，同层相邻直管之间利用转向件、水管进行首尾相连，位于最上端的首部位置的转向件为进水口，水泵接水管与进水口相连，上中下三层直管之间首尾相连形成串联，最底层尾部设置的出水管与水桶相连，水桶内安放有水泵，每根直管上的孔内安放有定位篮，定位篮内安放有定植棉。

作为优选，所述的定位篮外壁设置网孔，且定位篮与直管内腔底部相贴。

作为优选，所述的外接套内腔最低面高于直管内腔最低面。

作为优选，所述的定植棉内安置蔬菜幼苗，且定植棉为食品级的定植蓝环保海绵。

作为优选，所述的水泵采用12V低压水泵，且水泵利用定时插头与电源相连。

与现有技术相比较，本实用新型的技术方案：S型流水管线设计、低压安全水泵、结构新颖、质量可靠、方便拆装。

附图说明

图1为本实用新型的结构示意图。

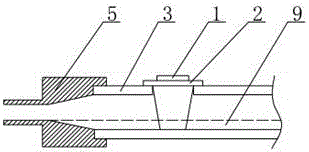

图2为本实用新型直管内部剖视图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型作进一步说明。

如图1、2所示，一种无土栽培蔬菜水培设备，包括定植棉1、定位篮2、直管3、支撑架4、外接套5、转向件6、进水口7、出水管8和水泵，所述的支撑架4分为三层，且每层支撑架4上均安放有三根直管3，每根直管3最上面开有一列排的孔，每根直管3两侧套接有外接套5，外接套5利用水管与转向件6相通，同层相邻直管3之间利用转向件6、水管进行首尾相连，位于最上端的首部位置的转向件6为进水口7，水泵接水管与进水口7相连，上中下三层直管3之间首尾相连形成串联，最底层尾部设置的出水管8与水桶相连，水桶内安放有水泵，每根直管3上的孔内安放有定位篮2，定位篮2内安放有定植棉1。所述的定位篮2外壁设置网孔，且定位篮2与直管3内腔底部相贴。所述的外接套5内腔最低面高于直管3内腔最低面。所述的定植棉1内安置蔬菜幼苗，且定植棉1为食品级的定植蓝环保海绵。所述的水泵采用12V低压水泵，且水泵利用定时插头与电源相连。

定位篮2上放入定植棉1，定植棉1内插入幼苗，定位篮2放入直管4上的孔内，水桶倒入水和营养液，水泵抽取水送入到最上层的水管，上中下三层直管3之间首尾相连形成串联，并形成S 状，水冲吹水管8进入到水桶，液面9高于定位篮2底部，定植棉1吸收液体供幼苗生长。与现有技术相比较，本实用新型的技术方案：S型流水管线设计、低压安全水泵、结构新颖、质量可靠、方便拆装。

以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
