一种落地式晾衣架的制作方法

本实用新型涉及生活用品技术领域，特别涉及一种落地式晾衣架。

背景技术：

晾衣架是常用的家居用品，用来晾晒衣物。落地式晾衣架比较常见，可以放在阳台、卧室或者客厅的地面上直接使用。

落地式晾衣架包括支撑架和支脚，支撑架用来晾晒衣物，支脚将支撑架撑起一定的高度。落地式晾衣架的支脚可以折叠收拢，使用时支脚撑开，不使用时支脚收起，收起后，支脚能够与支撑架的端面贴合，减小落地式晾衣架的占用空间。

支脚一般位于支撑架的中部，支脚完全收拢完成后，如果支脚的长度大于支撑架的长度，支脚与地面接触的一端会超出支撑架的端部位置，造成落地式晾衣架收拢起来后体积大，影响落地式晾衣架的包装和运输。

因此，如何缩小落地式晾衣架收起后的占用体积，以方便落地式晾衣架的包装和运输，成为本领域技术人员亟待解决的技术问题。

技术实现要素：

有鉴于此，本实用新型提供了一种落地式晾衣架，以缩小落地式晾衣架收起后的占用体积，以方便落地式晾衣架的包装和运输。

为实现上述目的，本实用新型提供如下技术方案：

一种落地式晾衣架，包括支撑架和支脚，所述支撑架与所述支脚通过卡接装置连接，所述卡接装置包括卡接件和与所述卡接件配合的卡套，所述卡接件能够插入所述卡套内。

优选的，在上述落地式晾衣架中，所述支脚包括交叉布置的第一支脚和第二支脚，所述第一支脚和所述第二支脚通过销轴连接。

优选的，在上述落地式晾衣架中，所述卡接件与所述支脚可转动连接，所述卡套与所述支撑架固定连接；

所述卡接件包括套设在所述支脚上且与所述支脚间隙配合的旋转环和与所述旋转环连接的弹性卡接臂；

所述卡套包括用于供所述弹性卡接臂插入的导向槽，所述卡套上设置有用于按压所述弹性卡接臂的按压缺口，所述弹性卡接臂与所述导向槽通过卡接结构连接。

优选的，在上述落地式晾衣架中，所述卡接件与所述支撑架固定连接，所述卡套与所述支脚可转动连接；

所述卡接件包括所述弹性卡接臂；

所述卡套包括套设在所述支脚上且与所述支脚间隙配合的所述旋转环和与所述旋转环连接用于供所述弹性卡接臂插入的导向槽，所述卡套上设置有用于按压所述弹性卡接臂的按压缺口，所述弹性卡接臂与所述导向槽通过卡接结构连接。

优选的，在上述落地式晾衣架中，所述卡接结构包括：

设置在所述弹性卡接臂一侧的卡槽；

设置在所述导向槽内与所述卡槽配合的凸台；

或者，

设置在所述弹性卡接臂一侧的凸台；

设置在所述导向槽内与所述凸台配合的卡槽。

优选的，在上述落地式晾衣架中，所述弹性卡接臂包括依次水平布置的第一弹性卡接臂、第二弹性卡接臂和第三弹性卡接臂，所述第一弹性卡接臂和所述第三弹性卡接臂位于所述第二弹性卡接臂的两侧，所述第一弹性卡接臂和所述第三弹性卡接臂上设置有所述卡槽或者所述凸台。

优选的，在上述落地式晾衣架中，所述第二弹性卡接臂上设置有限位凸起，所述卡套上设置有用于供所述限位凸起滑动且能够限制所述限位凸起滑动位置的限位凹槽。

优选的，在上述落地式晾衣架中，所述旋转环的个数为两个，且两个所 述旋转环同轴布置；

还包括：

设置在两个所述旋转环之间且套设在所述支脚上用于限制所述旋转环位置的固定环，所述固定环与所述支脚通过螺栓连接，或者，所述固定环与所述支脚铆接。

优选的，在上述落地式晾衣架中，所述卡接件为塑料卡接件，所述卡套为塑料卡套。

优选的，在上述落地式晾衣架中，所述卡套与所述支撑架固定连接时，所述卡套与所述支撑架螺栓连接；所述卡接件与所述支撑架固定连接时，所述卡接件与所述支撑架螺栓连接。

从上述技术方案可以看出，本实用新型提供的落地式晾衣架，支撑架与支脚利用卡接装置连接代替现有技术中通过转动方式连接，使得支撑架与支脚的连接方式为可拆卸连接，在运输和包装的过程中，可以将支撑架和支脚拆卸开，相对于现有技术中直接将支脚折叠在支撑架一侧的方式，支脚占用的空间为其自身长度占用的空间，支脚的长度较支撑架的长度短，从而在收纳完成后，支脚的末端不会超出支撑架的两端位置，从而缩小了落地式晾衣架收起后的占用空间，减小了落地式晾衣架的体积，能够在一定程度上方便落地式晾衣架的包装和运输。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的支撑架与支脚连接的结构示意图；

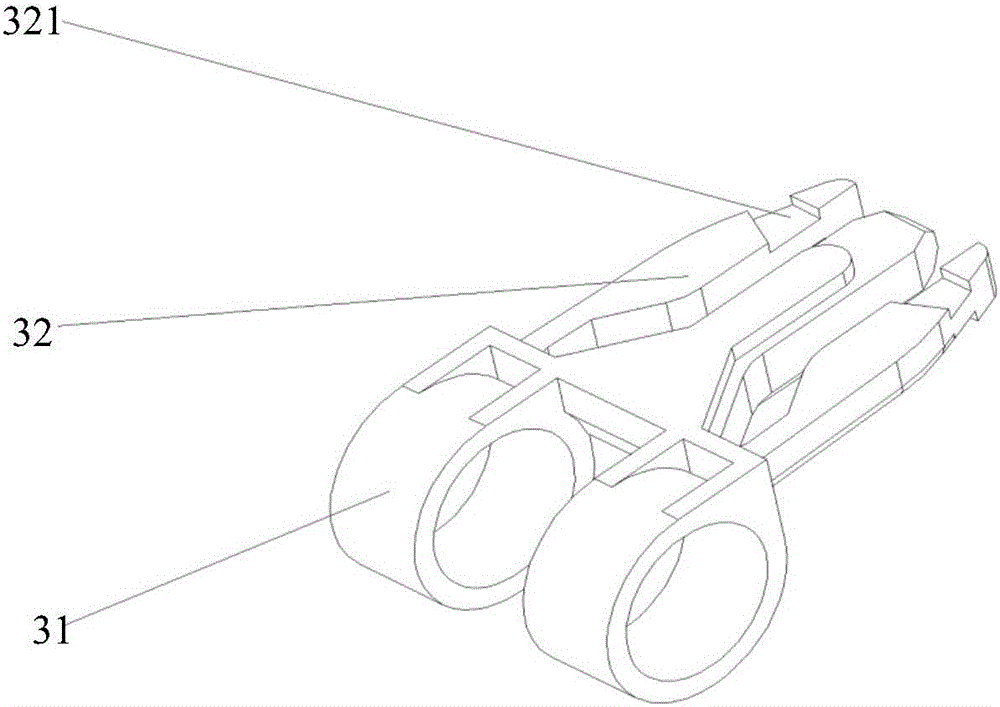

图2为本实用新型实施例提供的卡接件的结构示意图；

图3为本实用新型实施例提供的卡套的结构示意图。

1、支撑架，2、支脚，3、卡接件，31、旋转环，32、弹性卡接臂，321、卡槽，4、卡套，41、导向槽，411、凸台，42、按压缺口。

具体实施方式

本实用新型公开了一种落地式晾衣架，以缩小落地式晾衣架收起后的占用体积，以方便落地式晾衣架的包装和运输。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图3，图1为本实用新型实施例提供的支撑架与支脚连接的结构示意图；图2为本实用新型实施例提供的卡接件的结构示意图；图3为本实用新型实施例提供的卡套的结构示意图。

本实用新型公开了一种落地式晾衣架，包括支撑架1和支脚2，支撑架1与支脚2通过卡接装置连接，卡接装置包括卡接件3和与卡接件3配合的卡套4，卡接件3能够插入卡套4内。

本方案支撑架1与支脚2利用卡接装置连接代替现有技术中的转动方式连接，使得支撑架1与支脚2的连接为可拆卸连接，在运输和包装的过程中，可以将支撑架1和支脚2拆卸开，相对于现有技术中直接将支脚2折叠在支撑架1一侧的方式，支脚2占用的空间为其自身长度占用的空间，支脚2的长度较支撑架1的长度短，从而在收纳完成后，支脚2的末端不会超出支撑架1的两端位置，从而缩小了落地式晾衣架收起后的占用空间，减小了落地式晾衣架的体积，能够在一定程度上方便落地式晾衣架的包装和运输。

使用时，支撑架1与支脚2通过卡接装置连接，卡接时，将卡接件3插入卡套4，完成连接；拆卸时，卡接件3从卡套4内拔出，支撑架1与支脚2分离，完成拆卸。

通过可拆卸的连接方式，能够实现支撑架1与支脚2的分离，收纳时， 可以将支撑架1和支脚2分开放置，从而可以选择性的将支撑架1和支脚2分开放置在较小的空间，能够有效利用室内空间。

将支撑架1和支脚2采用可拆卸的连接方式，放置时，可以只搬运支撑架1或者支脚2，从而可以在一定程度上降低使用者收纳落地式晾衣架的人工劳动强度。

本方案中，支脚2包括交叉布置的第一支脚和第二支脚，第一支脚和第二支脚通过销轴连接，在包装和使用时，不需要再单独安装，能够在一定程度上提高落地式晾衣架使用的便利性。

第一支脚和第二支脚交叉布置，能够保证支脚2使用的稳定性。

本方案中卡接装置具有如下实施例：

第一实施例：卡接件3与支脚2可转动连接，卡套4与支撑架1固定连接，在该种实施例中，卡接件3包括旋转环31和弹性卡接臂32，卡套4包括导向槽41和按压缺口42，弹性卡接臂32与导向槽41通过卡接结构连接。其中，

旋转环31套设在支脚2上，且旋转环31与支脚2间隙配合，弹性卡接臂32与旋转环31固定连接；导向槽41用于供弹性卡接臂32插入，用于按压弹性卡接臂32的按压缺口42设置在卡套4上。

第二种实施例：卡接件3与支撑架1固定连接，卡套4与支脚2可转动连接，该种实施例中，卡接件3包括弹性卡接臂32，卡套4包括旋转环31、导向槽41和按压缺口42。其中，

旋转环31套设在支脚2上，且旋转环31与支脚2间隙配合，用于供弹性卡接臂32插入的导向槽41与旋转环31连接，用于按压弹性卡接臂32的按压缺口42设置在卡套4上，弹性卡接臂32与导向槽41通过卡接结构连接。

弹性卡接臂32插入导向槽41后通过卡接结构实现弹性卡接臂32与导向槽41的连接，从而实现了卡接件3与卡套4的连接；通过按压缺口42按压弹性卡接臂32，解除卡接结构的卡接作用，将弹性卡接臂32从导向槽41内抽出。

卡接结构包括卡槽321和凸台411，通过卡槽321与凸台411配合实现卡 接。

卡接结构具有两种设计形式，第一种是卡槽321设置在弹性卡接臂32的一侧，凸台411设置在导向槽41内；第二种是凸台411设置在弹性卡接臂32的一侧，卡槽321设置在导向槽41内。

在本实用新型的一个具体实施例中，弹性卡接臂32包括依次水平布置的第一弹性卡接臂、第二弹性卡接臂和第三弹性卡接臂，第一弹性卡接臂和第三弹性卡接臂位于第二弹性卡接臂的两侧，第一弹性卡接臂和第三弹性卡接臂上设置有卡槽321或者凸台411。

第一弹性卡接臂和第二弹性卡接臂上设置卡槽321时，导向槽41内设置凸台411；第一弹性卡接臂和第二弹性卡接臂上设置凸台411时，导向槽41内设置卡槽321。

第二弹性卡接臂上设置有限位凸起，卡套4上设置有用于供限位凸起滑动且能够限制限位凸起滑动位置的限位凹槽，当弹性卡接臂32滑动到位后，第二弹性卡接臂上的限位凸起与限位凹槽配合，阻止弹性卡接臂32在导向槽41内继续滑动。在本实用新型的一个具体实施例中，第二弹性卡接臂与卡套4配合的一侧呈台阶状。

旋转环31的个数为两个，且两个旋转环31同轴布置，本方案提供的落地式晾衣架还包括：固定环。其中，

固定环设置在两个旋转环31之间，固定环套设在支脚2上，其作用是用于限位旋转环31的位置。固定环与支脚2间隙配合，方便固定环套设在支脚2上。固定环的连接方式有多种，第一种是固定环与支脚2通过螺栓连接，第二种是固定环与支脚2铆接。

固定环位于两个旋转环31之间，即通过固定环将旋转环31固定在支脚2的相应位置。

优选的，卡接件3为塑料材料制作，卡套4为塑料材料制作。卡接件3和卡套4不限于上述材料，还可以为其他能够制作落地式晾衣架的材料，在此不做具体限定。

卡套4与支撑架1固定连接时，卡套4与支撑架1螺栓连接。

卡接件3与支撑架1固定连接时，卡接件3与支撑架1螺栓连接。
