一种针位显示装置的制作方法

本实用新型涉及一种刺绣机，尤其是一种针位显示装置。

背景技术：

绣花机是当代最先进的绣花机械，它能使传统的手工绣花得到高速度、高效率的实现，并且还能实现手工绣花无法达到的"多层次、多功能、统一性和完美性"的要求。通常绣花机会设置多个机针，多为6个或9个，多的能达到15个，在操作时会根据不同的使用要求更换机针，为了更好的操作，绣花机上会设置针位显示装置。现有的针位显示装置包括换色拉杆和位于换色拉杆上的LED灯，LED灯设置在换色拉杆上，当机针变换时，换色拉杆会相应的左右移动，位于换色拉杆上的LED灯也会随之移动，在换色箱上正面设有面板，面板开有若干小孔，小孔位置与不同针位时的LED灯位置对应，以此来显示针位。这种方式由于面板上开孔，灰尘会进入换色箱内部，影响设备精度，而且这种方式要求观察时视线与面板垂直，否则很难观察到针位的信息。

技术实现要素：

本实用新型解决的技术问题是提供一种密封良好，显示更直观的针位显示装置。

本实用新型解决其技术问题所采用的技术方案是：一种针位显示装置，包括换色箱和换色拉杆，所述的换色拉杆为螺杆，所述的换色箱上设有螺母，所述的换色拉杆和换色箱之间为丝杠传动，所述的换色拉杆位于换色箱内部，换色拉杆上设有传感装置；所述的换色箱设有主控电路板和电子显示器；所述的传感装置与主控电路板之间通过电路连接，所述的电子显示器与主控电路板之间通过电路连接。

换色拉杆与换色箱活动连接，在针位变换时能左右移动，位于换色拉杆上的传感装置能将针位信息传递到主控电路板，主控电路板控制电子显示器显示针位信息，显示直观，而且整个装置可设置成密封结构，防止灰尘的进入影响设备精度；丝杠传动保证了针位变换时，换色拉杆能在左右方向一定范围内运动。

作为优选，所述的传感装置为电磁感应装置；所述的电磁感应装置包括磁场发生器和若干磁场感应装置，磁场感应装置包括霍尔元件；所述的磁场发生器位于换色拉杆上并随换色拉杆左右运动；所述的磁场感应装置位于主控电路板上；采用换色拉杆上设置磁场发生器，而换色箱上对应不同针位设置不同磁场感应装置的方式来完成针位信息的采集，准确高效

作为优选，所述的磁场感应装置为6~12个，对应6~12个机针。

作为优选，所述的传感装置包括光束发生源和若干光束接收装置，光束接收装置包括光电敏感元件；所述的光束发生源设于换色拉杆上并随换色拉杆左右运动；所述的光束接收装置位于主控电路板上；采用换色拉杆上设置光束发生源，而换色箱上对应不同针位设置不同光束接收装置的方式来完成针位信息的采集，准确高效。

作为优选，所述的光束接收装置为6~12个，对应6~12个机针。

附图说明

图1是本实用新型第一实施例一种针位显示装置的结构示意图；

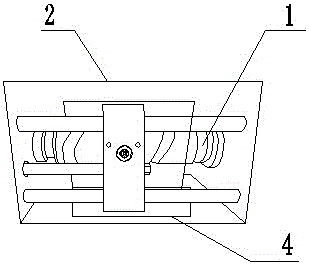

图2是本实用新型第一实施例一种针位显示装置的内部结构示意图；

图3为本实用新型第一实施例一种针位显示装置的传感器的示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例一

一种针位显示装置，包括换色箱2和换色拉杆1，所述的换色拉杆1位于换色箱2内部，所述的换色拉杆1为螺杆，所述的换色箱2上设有螺母，所述的换色拉杆1和换色箱2之间为丝杠传动，换色拉杆1上设有传感装置5；所述的换色箱2设有主控电路板4和电子显示器3；所述的传感装置5与主控电路板4之间通过电路连接，所述的电子显示器3与主控电路板4之间通过电路连接；换色拉杆1与换色箱2活动连接，在针位变换时换色拉杆1能左右移动，位于换色拉杆1上的传感装置5能将针位信息传递到主控电路板4，主控电路板4控制电子显示器3显示针位信息，显示直观，而且整个装置可设置成密封结构，防止灰尘的进入影响设备精度；丝杠传动保证了针位变换时，换色拉杆1能在左右方向一定范围内运动；所述的传感装置5为电磁感应装置；所述的电磁感应装置包括磁场发生器和6~12个磁场感应装置，磁场感应装置包括霍尔元件；所述的磁场发生器位于换色拉杆1上并随换色拉杆1左右运动；所述的磁场感应装置位于主控电路板4上；采用换色拉杆上设置磁场发生器，而换色箱上对应不同针位设置不同磁场感应装置的方式来完成针位信息的采集，准确高效。

刺绣机工作时，因不同的使用需求会自动更换机针。当机针变换时，换色拉杆1会随之左右移动到相应的位置，磁场发生器位于换色拉杆1上，也会左右移动，对应不同的针位，在换色箱2上设置了不同的磁场感应装置，当磁场发生器位置改变时，相应的不同的磁场感应装置感应到的磁场强度会改变，磁场感应装置将接收到的信号传递到主控电路板4，主控电路板4通过计算会控制电子显示器显示不同的针位信息。

上述一种针位显示装置不仅实现了针位信息直观准确的显示，而且整个装置实现了与外界的密封，防止灰尘进入影响设备的精度。

实施例二

该实施例中的传感装置5为光电传感装置，所述的光电传感装置包括光束发生源和6~12个光束接收装置，光束接收装置包括光电敏感元件；所述的光束发生源设于换色拉杆1上并随换色拉杆1左右运动；所述的光束接收装置位于主控电路板4上；与电磁传感装置比较，光电传感装置结构简单，性能更稳定。

总之，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
