一种湘绣分线器的制作方法

本实用新型涉及刺绣设备技术领域，特别地，涉及一种湘绣分线器。

背景技术：

湘绣就是用针将丝线或其他纤维、纱线以一定图案和色彩在绣料上穿刺，以缝迹构成花纹的装饰织物，它是用针和线把人的设计和制作添加在任何存在的织物上的一种艺术，湘绣是我国四大明绣之一，湘绣传统上有72种针法，分平绣类、织绣类、网绣类、纽绣、结绣类五大类还有后来不断发展完善的鬅毛针以及乱针绣等针法，湘绣擅长以丝绒线绣花，绣品绒面的花型具有真实感，曾有“绣花能生香，绣鸟能听声，绣虎能奔跑，绣人能传神”的美誉。

刺绣是一项非常精密的技术活。在刺绣过程中，分线器是手工刺绣不可缺少的辅助设备，为了能够令绣出来的物品更加美观与整齐，一般的刺绣人员都会采用分线器，利用分线器，防止需要进行图案刺绣的绣线混线、错线，方便人们进行刺绣。目前，在湘绣生产中，需要用到很多规格的绣线，如果没有分线装置，这些绣线在员工操作时混线、错线的情况非常严重，为此，我们提供一种湘绣分线器。

技术实现要素：

本实用新型目的在于提供一种湘绣分线器，以解决现有分线器没有把不同规格绣线分开，避免缠线的技术问题。

为实现上述目的，本实用新型提供了一种湘绣分线器，包括线盒与捋线盒，所述线盒一侧设有驱动电机，所述驱动电机通过转轴连接若干线锟，所述线锟一侧设有定位孔，所述转轴顶部设有滑槽，且所述滑槽设于所述线锟之间，所述滑槽顶部连接滑块，所述滑块顶部连接定位销，所述线锟上缠绕有绣线，所述绣线贯穿导线管内腔连接捋线装置，所述捋线装置设于捋线盒内腔，所述导线管设于所述捋线盒底部，且所述捋线装置之间均设有隔板，所述捋线盒顶部设有出线管，所述捋线装置两侧均设有卡扣。

优选的，所述线盒与捋线装置均呈长方形，且为不锈钢材质，所述线盒1顶部为敞口结构。

优选的，所述隔板个数为三个。

优选的，所述线锟个数为四个，且截面呈H形。

优选的，所述导线管、出线管与捋线装置的个数均为四个。

本实用新型具有以下有益效果：

本实用新型的一种湘绣分线器，通过定位孔、定位销、滑槽与滑块结合，方便控制线锟工作，实现一个或若干个线锟工作来调节分线，通过导线管、隔板与捋线装置结合，有利防止分线过程中产生乱线或缠线的情况，且能够捋直绣线，结构合理，实用性强。

除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照图，对本实用新型作进一步详细的说明。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1是本实用新型优选实施例的一种湘绣分线器俯视图；

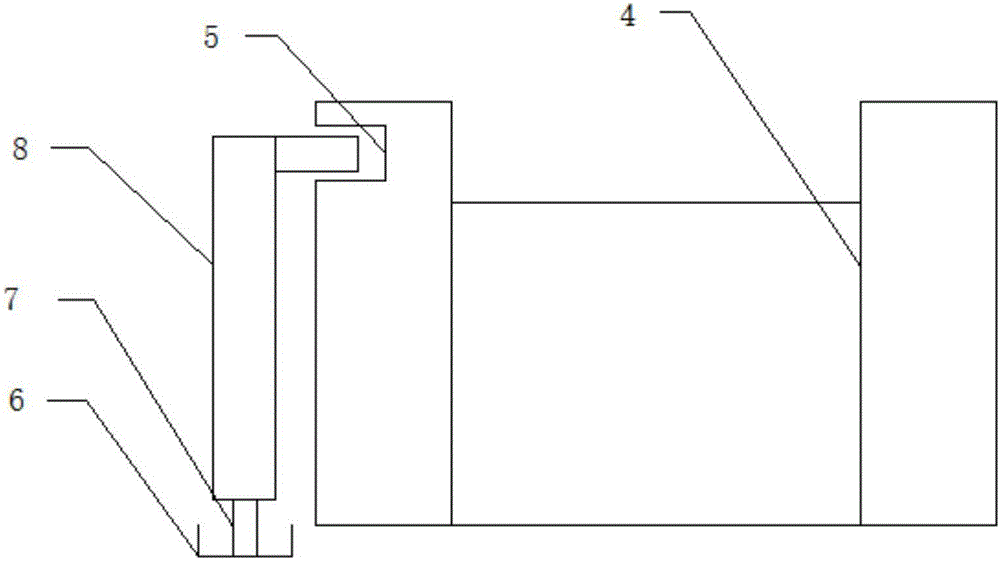

图2是本实用新型优选实施例的一种湘绣分线器定位销放大图。

图中标号：1、线盒；2、驱动电机；3、转轴；4、线锟；5、定位孔；6、滑槽；7、滑块；8、定位销；9、绣线；10、导线管；11、捋线装置；12、捋线盒；13、隔板；14、出线管；15、卡扣。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以根据权利要求限定和覆盖的多种不同方式实施。

参见图1-图2，一种湘绣分线器，包括线盒1与捋线盒12，所述线盒1一侧设有驱动电机2，所述驱动电机2通过转轴3连接若干线锟4，所述线锟4一侧设有定位孔5，所述转轴3顶部设有滑槽6，且所述滑槽6设于所述线锟4之间，所述滑槽6顶部连接滑块7，所述滑块7顶部连接定位销8，所述线锟4上缠绕有绣线9，所述绣线9贯穿导线管10内腔连接捋线装置11，所述捋线装置11设于捋线盒12内腔，所述导线管10设于所述捋线盒12底部，且所述捋线装置11之间均设有隔板13，所述捋线盒12顶部设有出线管14，所述捋线装置11两侧均设有卡扣15。

所述线盒1与捋线装置11均呈长方形，且为不锈钢材质，所述线盒1顶部为敞口结构提高了线盒1与捋线装置11的强度，有利延长使用寿命，所述隔板13个数为三个，能减少了乱线与缠线的情况，所述线锟4个数为四个，且截面呈H形，机构合理，所述导线管10、出线管14与捋线装置11的个数均为四个，能够捋直绣线，实用性强。

本实用新型在使用时，将缠绕在线锟4上刺绣用的绣线9，通过驱动电机2驱动转轴3转动，通过导线管10深入捋线盒12，利用捋线装置11进行捋直，通过隔板13，进行阻挡绣线9乱线或缠线，再通过出线管14，将绣线9放出，定位销8底部的滑块7在转轴3上的滑槽6上滑动进入定位孔5来固定线锟4，来调节线锟4工作，整个分线器不仅结构合理，而且实用性强。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
