洗衣机的波轮及具有其的波轮洗衣机的制作方法

本实用新型涉及洗涤处理设备技术领域，更具体地，涉及一种洗衣机的波轮及具有其的洗衣机。

背景技术：

金属不锈钢材质在洗衣机的洗涤/脱水桶中运用广泛，近些年不锈钢材质零件在洗衣机行内桶组件中占比越来越高，消费者更亲睐圈不锈钢的洗涤/脱水内桶，但受制于金属不锈钢波轮的表面摩擦系数小、难于冲压成复杂和过深的形状，所以波轮洗衣机上的波轮/搅拌器，用不锈钢冲压成型后，洗净能力较低，能效很难有突破。

技术实现要素：

本实用新型旨在至少在一定程度上解决上述技术问题之一。

为此，本实用新型提出了一种洗衣机的波轮，所述洗衣机的波轮具有结构简单、利于衣物翻滚、减少缠绕，有利于提高洗衣机的洗净比。

本实用新型还提出一种具有上述洗衣机的波轮的波轮洗衣机。

根据本实用新型第一方面的洗衣机的波轮，包括基体和多个叶片，多个所述叶片沿所述基体的周向间隔开设在所述基体的上表面上，每个所述叶片在所述基体的周向上的两侧相对于该叶片的骨架线不对称。

根据本实用新型的洗衣机的波轮，通过在基体的上表面设置多个沿其周向间隔开布置的叶片，既可以保证洗衣机的波轮外形美观，而且可以使洗衣机的波轮的叶片结构强度增大，且具有耐磨、耐高温、抑菌的效果。另外，通过合理布置叶片的位置和数量，使得在洗衣过程中，叶片容易将衣物打散，避免衣物发生缠绕、打结，保证衣物的各个部位均得到良好的清洗，从而提高对衣物的清洗效果和清洗效率，而且还可以减小对衣物的磨损。该洗衣机的波轮具有耐磨、耐高温、抑菌等特性，结构强度高且重量小，外形美观，清洗效率高。

另外，根据本实用新型的洗衣机的波轮，还可以具有如下附加的技术特征：

根据本实用新型的一些实施例，还包括：金属层，所述金属层覆盖在所述基体的上表面上。

具体地，所述基体的上表面设有多个向上突出的凸起，覆盖在所述凸起上的所述金属层与所述凸起形成为所述叶片。

根据本实用新型的一些实施例，每个所述叶片在所述基体的周向上具有相对设置的第一侧面和第二侧面，所述第一侧面和所述第二封面不对称设置。

有利地，所述第一侧面的倾斜角度大于所述第二侧面的倾斜角度。

有利地，所述第一侧面的表面积大于所述第二侧面的表面积。

有利地，所述第一侧面形成为弧形面，所述第二侧面大致形成为平面。

优选地，多个所述叶片相对于所述基体的中心呈中心对称。

可选地，所述叶片的骨架线呈非直线状。

根据本实用新型第二方面的波轮洗衣机，包括根据上述实施例所述的洗衣机的波轮。

根据本实用新型实施例的波轮洗衣机，通过使用根据本实用新型上述实施例的洗衣机的波轮，有利于提高该波轮洗衣机的清洁效果和清洁效率，并且外形美观，结构强度高，使用寿命长。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是根据本实用新型实施例波轮洗衣机的桶体组件的俯视图；

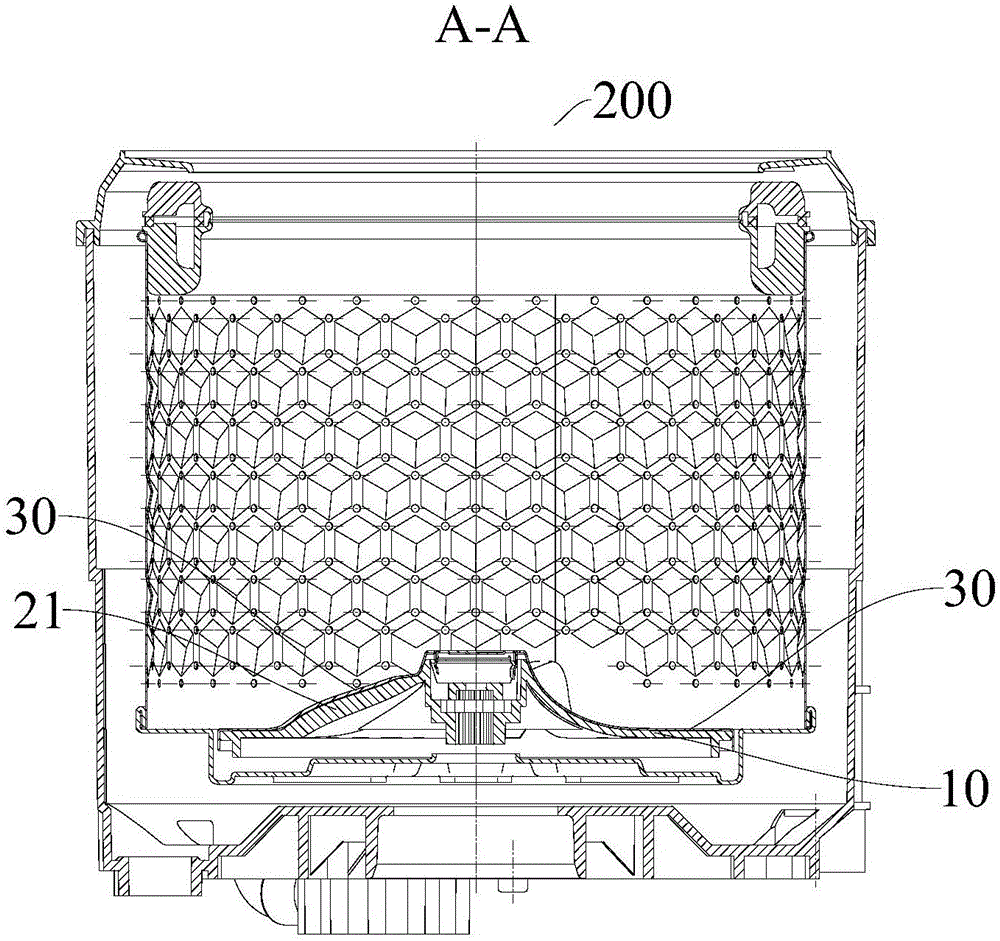

图2是图1沿A-A线的剖视图；

图3是根据本实用新型实施例的洗衣机的波轮的结构示意图。

图4是根据本实用新型实施例的波轮洗衣机的立体图。

附图标记：

100：波轮；

10：基体；

20：叶片；201：第一侧面；202：第二侧面；203：骨架线；21：凸起；

30：金属层；

200：桶体组件；

300：波轮洗衣机。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

下面首先结合附图1至图3具体描述根据本实用新型第一方面实施例的洗衣机的波轮100。

根据本实用新型实施例的洗衣机的波轮100包括基体10和多个叶片20，多个叶片20沿基体10的周向间隔开设在基体10的上表面上，每个叶片20在基体10的周向上的两侧相对于该叶片20的骨架线203不对称。

换言之，洗衣机的波轮100主要由基体10和多个叶片20组成，其中，基体10可以为由橡塑材质制成的橡塑件，由于橡塑材质具有易加工、易成型且材质质量轻的特点，因此，波轮100的基体采用橡塑材料制造，使得洗衣机的波轮100对水流进行冲击和搅拌时，减少洗衣机的能耗，降低洗衣机的洗涤噪音，并且材料成本低，有利于降低洗衣机的生产成本。

进一步地，多个叶片20设在基体10的上表面，并且沿基体10的周向间隔开布置，从而保证在洗涤过程中、洗衣机的波轮100对水的冲击和搅拌效果，进而提高洗衣机的洗涤效率。具体地，如图1和图3所示，基体10的上表面设有三个沿基体10的周向均匀且间隔开布置的叶片20，以保证在洗涤过程中、洗衣机的波轮100对水的冲击和搅拌效果，进而提高洗衣机的洗涤效率。

当然，叶片20的数量并不限于此，叶片20的具体数量可以根据机体10的尺寸以及实际的设计需求做出适应性改变，可以理解的是，叶片20的数量越多，在洗涤过程中对水的冲击和搅拌效果越好。

优选地，叶片20的表面可以涂覆金属层30以形成金属叶片，多个叶片20相对于基体10的中心呈中心对称，且每个叶片20相对于基体的周向两侧不对称，从而使得在洗衣过程中，容易将衣物打散，进而阻止衣物缠绕，使衣物不容易或不能缠绕打结，保证衣物的各个部位均可以达到良好的清洗效果，从而提高对衣物的清洗效果和清洗效率，而且还可以减小对衣物的磨损。

由此，根据本实用新型实施例的洗衣机的波轮100，通过在基体10的上表面设置多个沿其周向间隔开布置的叶片20，既可以保证洗衣机的波轮100外形美观，而且可以使洗衣机的波轮100的叶片结构强度增大，且具有耐磨、耐高温、抑菌的效果。另外，通过合理布置多个叶片20的位置和数量，有利于提高对衣物的清洗效和清洗效率，还可以减小对衣物的磨损。该洗衣机的波轮100具有外形美观、耐磨、耐高温且抑菌的特点，在洗涤过程中可以提高洗衣机的洗涤效率和洗涤效果，降低能耗。

其中，该洗衣机的波轮100还包括金属层30，金属层30覆盖在基体10的上表面。如图2所示，在基体10的上表面以及叶片20的表面覆盖金属层30，不仅可以使得洗衣机的波轮100的上表面呈现一致的金属质感，增加波轮100的美观性，而且可以在不影响能耗的情况下，增加洗衣机的波轮100的耐磨、耐高温及抑菌性能，同时，也提高波轮100的整体的结构强度。

具体地，基体10的上表面设有多个向上突出的凸起21，覆盖在凸起21上的金属层30与凸起21形成为表面具有金属质感的叶片20。参照图1和图2，基体10大致形成布置在水平面内的圆形板件，基体10的上表面设有多个沿竖直方向延伸的凸起21，每个凸起21的外表面上覆盖有金属层30，从而共同形成为叶片20，该种结构既不影响洗衣机的能耗，又可以提高波轮100的结构强度，并且可以提升波轮100的耐磨、耐高温及抑菌性能。

在本实用新型的一些具体实施方式中，每个叶片20在基体10的周向上具有相对设置的第一侧面201和第二侧面202，第一侧面201和第二侧面202不对称设置。

如图1所示，每个叶片20大致沿基体10的径向延伸，每个叶片20的两侧分别形成第一侧面201和第二侧面202，即叶片20的第一侧面201和第二侧面202相对设置，其中，第一侧面201形成为顺滑的曲面，第二侧面202形成为平面，第一侧面201和第二侧面202呈不同形状，二者不对称设置。由此，在洗衣机的波轮100正反旋转过程中，该种叶片20可以很容易地将衣物打散，防止衣物缠绕、打结，保证衣物的各个部位均可以得到良好的清洗效果，提高对衣物的清洗效果和清洗效率，而且还可以减小对衣物的磨损。

有利地，第一侧面201的倾斜角度大于第二侧面202的倾斜角度。如图1所示，叶片20的两侧(即第一侧面201和第二侧面202)呈不对称结构设计，其中，第一侧面201形成顺滑曲面，且相对于竖直平面倾斜设置，而第二侧面202形成为平面，且相对于竖直平面倾斜设置，第一侧面201的坡度较缓，第二侧面202的坡度较陡，即第一侧面201相对于竖直平面的倾斜角度大于第二侧面202相对于竖直平面的倾斜角度，从而进一步地防止衣物缠绕打结，提高对衣物的清洗效果和清洗效率。

有利地，第一侧面201的表面积大于第二侧面202的表面积。参照图1和图3，第一侧面201形成为顺滑曲面形状，而第二侧面202大致形成为平面形状，第一侧面201的表面积大于第二侧面202的表面积，从而使得第一侧面201与洗衣水的接触面积大于第二侧面202与洗衣水的接触面积，进而在洗衣机的波轮100正转和反转过程中产生不同的作用力，从而进一步地避免衣物缠绕，提高对衣物洗涤效果。

优选地，第一侧面201形成为弧形面，第二侧面202大致形成为平面。如图1和图3所示，第一侧面201在叶片20一侧面上形成为顺滑的弧形面，而第二侧面202在叶片20的另一侧面上形成为平面，从而在波轮100正向和反向旋转过程中对桶体内的洗衣水产生不同的作用力，具体地，在洗衣机的波轮100沿逆时针方向转动时，叶片20的第一侧面201推动水流，可以便于水流动，在洗衣机的波轮100沿顺时针旋转时，可以使得叶片20的第二侧面202对水流进行冲击和搅拌，提高对水的搅拌效果，使洗涤剂、柔顺剂或其它物料可以充分地与水混合，提高具有该洗衣机波轮100的清洗效果。

优选地，多个叶片20相对于基体10的中心呈中心对称，且叶片20的骨架线203呈非直线状。参照图1，每个叶片20的骨架线203形成弧线，多个骨架线203相对于基体10的中心呈中心对称，该叶片20的表面具有金属质感，具有耐磨、耐高温、抑菌的效果，多个叶片20呈中心对称布置，既可以使叶片20在基体10上布置得更加美观，从而保证洗衣机的波轮100外形美观，又可以利于对水流的搅拌，加大搅拌水流的力度，使洗涤剂、柔顺剂或其它物料可以充分地与水混合，提高对衣物的洗涤效果。

如图4所示，根据本实用新型第二方面实施例的波轮洗衣机300包括根据本实用新型实施例的洗衣机的波轮100。具体地，该波轮洗衣机300主要由机体和桶体组件200组成，其中，桶体组件200包括桶体以及设在筒体底部的波轮100，波轮100相对于筒体可转动。

通过在本实用新型的波轮洗衣机300内设置前述的洗衣机的波轮100，利用波轮100上的多个叶片20的特性，不仅可以提高洗衣机的波轮100的叶片耐磨、耐高温、抑菌特性，提高叶片的整体结构强度，进而延长波轮洗衣机300的使用寿命，而且使得洗衣机的波轮100具有金属质感，增强波轮洗衣机300的外观美感，另外，在洗衣及过程中，叶片20很容易将衣物打散，使衣物不容易或不能缠绕打结，保证衣物的各个部位均可以达到良好的清洗效果，提高洗衣机对衣物的清洗效率和清洗效率，而且还可以减小对衣物的磨损，用户体验好。

根据本实用新型实施例的洗衣机的波轮100和波轮洗衣机300的其他构成以及操作对于本领域普通技术人员而言都是已知的，这里不再详细描述。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
