一种晾衣机的晾被杆固定结构的制作方法

本实用新型涉及一种晾衣机结构，具体是一种晾衣机的晾被杆固定结构。

背景技术：

衣食住行是人们日常生活中需要使用的东西，衣物就是其中一种。衣物是服装和服饰的代名词，指的是衣服与日用器物，除了指躯干与四肢的遮蔽物之外，还包括了手部（手套）、脚部（鞋子、凉鞋、靴子）与头部（帽子）的遮蔽物和装饰物，衣物能够保护脆弱的人体免于天气与环境的伤害，而同时服装中的每个对象也带有某种文化与社会意义。人们在穿完衣物之后都会洗干净，然后晾晒至衣物干燥。以前人们将衣物晾晒在竹竿上，随着科技的发展，洗干净的衣物可以晾晒在晾衣机。晾衣机中还设置有晾被杆，目前现有的晾被杆在不使用的情况下是不晾晒衣物的，现有的晾被杆固定结构的安装不方便，外形不美观。

技术实现要素：

本实用新型的目的在于提供一种晾衣机的晾被杆固定结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种晾衣机的晾被杆固定结构，包括晾被杆、侧封、杆座、晾杆和吸铁石，所述吸铁石包括晾被杆吸铁石和侧封吸铁石，晾被杆吸铁石固定在晾被杆内，侧封吸铁石固定在侧封内部，晾杆固定在杆座上并且通过侧封和自攻螺钉固定，晾被杆和晾杆相连。

作为本实用新型进一步的方案：晾被杆和晾杆通过被杆连接板相连，晾被杆吸铁石和侧封吸铁石均采用天然磁石。

作为本实用新型进一步的方案：晾杆、晾被杆、侧封和被杆连接板的数量均为两个。

与现有技术相比，本实用新型的有益效果是：该结构设计合理，结构新颖简单，可拆卸性好，便于安装和维修；故障率低，使用安全性好，该结构中晾被杆通过晾被杆吸铁石和侧封吸铁石相互吸引的原理与侧封固定，连接牢固性好，外形美观大方，使用效果好。

附图说明

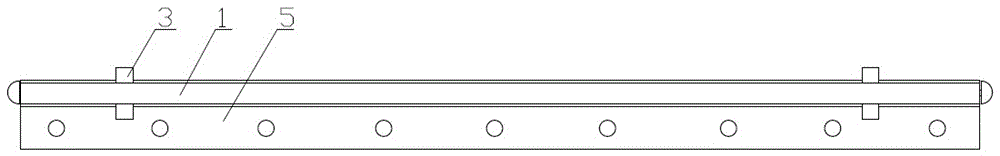

图1为晾衣机的晾被杆固定结构的主视图。

图2为晾衣机的晾被杆固定结构的侧视图。

图3为晾衣机的晾被杆固定结构中晾被杆和侧封连接处的的局部结构示意图。

其中：1-晾被杆，2-侧封，3-杆座，4-被杆连接板，5-晾杆，6-晾被杆吸铁石，7-侧封吸铁石，8-自攻螺钉。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种晾衣机的晾被杆固定结构，包括晾被杆1、侧封2、杆座3、晾杆5和吸铁石，所述吸铁石包括晾被杆吸铁石6和侧封吸铁石7，晾被杆吸铁石6固定在晾被杆1内，侧封吸铁石7固定在侧封2内部，晾杆5固定在杆座3上并且通过侧封2和自攻螺钉8固定，晾被杆1和晾杆5相连。晾被杆1和晾杆5通过被杆连接板4相连，晾被杆吸铁石6和侧封吸铁石7均采用天然磁石。晾杆5、晾被杆1、侧封2和被杆连接板4的数量均为两个。

本实用新型的工作原理是：晾被杆1内部固定有晾被杆吸铁石6，侧封2内部固定有侧封吸铁石7，晾被杆1通过磁性互吸的原理固定在侧封2上，这种固定形式结构新颖，安装方便。

该结构设计合理，结构新颖简单，可拆卸性好，便于安装和维修；故障率低，使用安全性好，该结构中晾被杆1通过晾被杆吸铁石6和侧封吸铁石7相互吸引的原理与侧封2固定，连接牢固性好，外形美观大方，使用效果好。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
