一种用于连接蒸汽熨斗和台体的插头的制作方法

本实用新型涉及一种熨斗部件，更确切地说，是一种用于连接蒸汽熨斗和台体的插头。

背景技术：

蒸汽熨斗台体是为了提高熨斗蒸汽排放量而设计的独立部件，台体内具有较大的水箱和锅炉，能产生更多的蒸汽量供熨斗使用。这样蒸汽熨斗和台体之间不但要实现电连接，而且还要实现蒸汽的传导。如果通过独立的导线和管道分别连接则导线太多容易缠绕。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种用于连接蒸汽熨斗和台体的插头。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种用于连接蒸汽熨斗和台体的插头，包含一台体固定端，所述台体固定端上设有一布线板，布线板上设有多个插接口，布线板上还设有一蒸汽排出管，与所述台体固定端相匹配地还设有一插拔体，所述插拔体上设有一蒸汽导管和一导线，台体固定端和插拔体相互插接后插接口与导线相导通，蒸汽排出管和蒸汽导管相导通。

作为本实用新型较佳的实施例，所述的蒸汽排出管和蒸汽导管由高聚合耐热塑料制成。

作为本实用新型较佳的实施例，所述的蒸汽导管和导线为一体化集成结构。

作为本实用新型较佳的实施例，所述的插接口的数量为4个。

作为本实用新型较佳的实施例，所述的蒸汽排出管的直径大于导管的直径。

本实用新型的用于连接蒸汽熨斗和台体的插头一端与台体连接另外一端与蒸汽熨斗连接，该插头内部设有电连接的导线和接线口，还设有用于蒸汽导通的传输管道，导线与蒸汽管道为一体化集成设计，连接起来简单方便且线路较少不会发生导线缠绕。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的用于连接蒸汽熨斗和台体的插头的立体结构示意图；

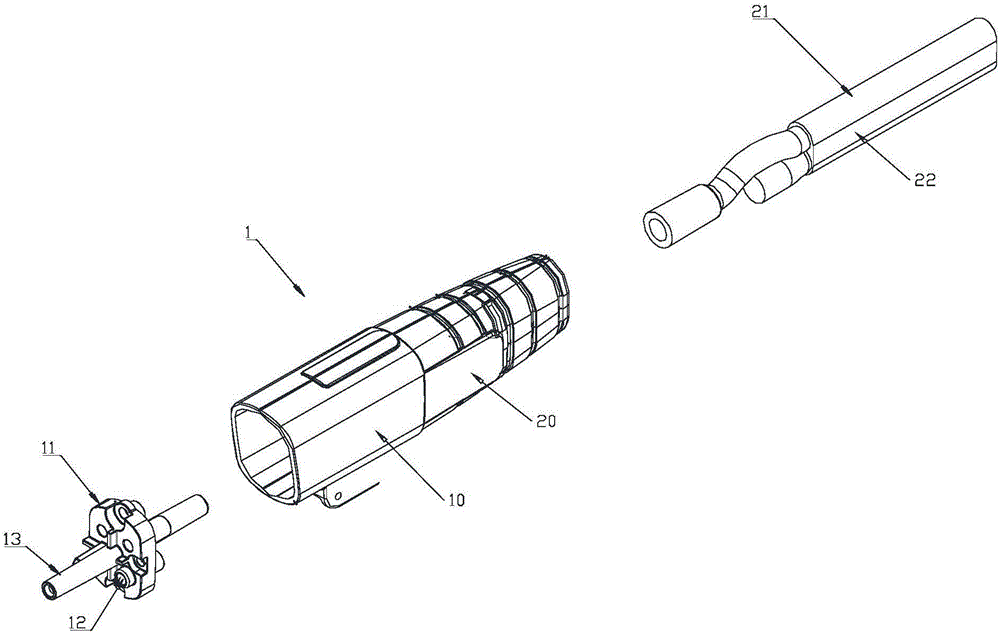

图2为图1中的用于连接蒸汽熨斗和台体的插头的分解示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1、图2所示，一种用于连接蒸汽熨斗和台体的插头1，包含一台体固定端10，所述台体固定端10上设有一布线板11，布线板11上设有多个插接口12，布线板11上还设有一蒸汽排出管13，与所述台体固定端10相匹配地还设有一插拔体20，所述插拔体20上设有一蒸汽导管21和一导线22，台体固定端10和插拔体20相互插接后插接口12与导线22相导通，蒸汽排出管13和蒸汽导管21相导通。

作为对本实用新型更进一步的改进，所述的蒸汽排出管13和蒸汽导管21 由高聚合耐热塑料制成。

作为对本实用新型更进一步的改进，所述的蒸汽导管21和一导线22为一体化集成结构。

作为对本实用新型更进一步的改进，所述的插接口12的数量为4个。

作为对本实用新型更进一步的改进，所述的蒸汽排出管13的直径大于导管21的直径。

该实用新型的用于连接蒸汽熨斗和台体的插头一端与台体连接另外一端与蒸汽熨斗连接，该插头内部设有电连接的导线和接线口，还设有用于蒸汽导通的传输管道，导线与蒸汽管道为一体化集成设计，连接起来简单方便且线路较少不会发生导线缠绕。

以上仅仅以一个实施方式来说明本实用新型的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
