一种电动晾衣架单杆内驱动卷线机构的制作方法

本实用新型涉及一种电动晾衣架，尤其是一种电动晾衣架单杆内驱动卷线机构。

背景技术：

随着社会的进步和生活水平的不断提高，人们对生活环境的要求也日益增高。电动晾衣架使人们无需手动操作直接通过控制器或遥控器即能晾晒衣物，方便快捷，使生活十分便利。

现有的升降式晾衣架通常通过卷线器控制其上、下升降，卷线器主要通过卷线轮转动以卷收线绳以达到通过线绳拉动晾衣架升降。目前，市面上的卷线器在卷收线绳时，线绳容易在卷线轮在出现交叉重叠的情况，长久使用后，线绳容易产生变形损耗；此外，现有常见的卷线器结构通常比较复杂，增大了整个晾衣架的面积，也带来了维修的不便。

技术实现要素：

本实用新型要解决的技术问题在于提供一种结构简单、拆装方便的电动晾衣架单杆内驱动卷线机构。

本实用新型解决其技术问题所采用的技术方案是：

一种电动晾衣架单杆内驱动卷线机构，包括支撑底板、第一支撑板、第二支撑板、卷线器一、卷线器二、螺纹轴、传动轴、传动套、电机，所述第一支撑板和第二支撑板平行设置且固定于支撑底板上，所述螺纹轴与第一支撑板可拆卸连接，所述传动轴设于第二支撑板上且与螺纹轴连接，所述卷线器一套于螺纹轴和传动轴上，所述卷线器一第一端内侧壁与螺纹轴的外螺纹配合，卷线器一第二端内侧壁与传动轴配合，所述电机设于第一支撑板和第二支撑板上，所述传动套套在电机上且与电机主轴相装配，所述卷线器二套在传动套上且其内侧壁与传动套外侧壁相配合，所述卷线器一和卷线器二上设有至少一组相配合的凸起环，所述卷线器一和卷线器二通过凸起环呈反向转动且同轴向移动。

进一步地，所述凸起环位于卷线器一和卷线器二的中部或者端部。

进一步地，所述凸起环接触面设有相配合的至少一组环形凹槽和环形凸缘。

进一步地，所述凸起环接触面设有相互啮合的外齿。

进一步地，所述凸起环接触面设有相配合的至少一组环形凹槽和环形凸缘，所述环形凹槽和环形凸缘设有相配合的外齿。

进一步地，所述卷线器一和卷线器二外侧壁的长轴一端部及其中心点位置均设置有进线槽，所述进线槽连接有钢丝绳

进一步地，所述卷线器一和卷线器二中部或者端部固定设有至少一组相啮合的齿轮。

进一步地，所述传动轴上设有衬套，所述衬套位于卷线器和第二支撑板之间。

进一步地，所述第一支撑板和第二支撑板上设有压轮组件，所述压轮组件紧压在卷线器一和卷线器二上。

进一步地，所述螺纹轴一靠近第二支撑板的端面设有凹槽，所述传动轴与螺纹轴上的凹槽配合。

本实用新型的有益效果是：传动套与电机轴相装配从而相对电机转动，卷线器二通过与传动套花键联接而与传动套同步转动，此结构替代了位于第一支撑板和第二支撑板外侧的齿轮，从整体上简化了卷线机构的结构，而且传动装置都处于两支撑板之间，使得此卷线机构更加安全。

附图说明

图1为本实用新型的一种实施方式的立体图；

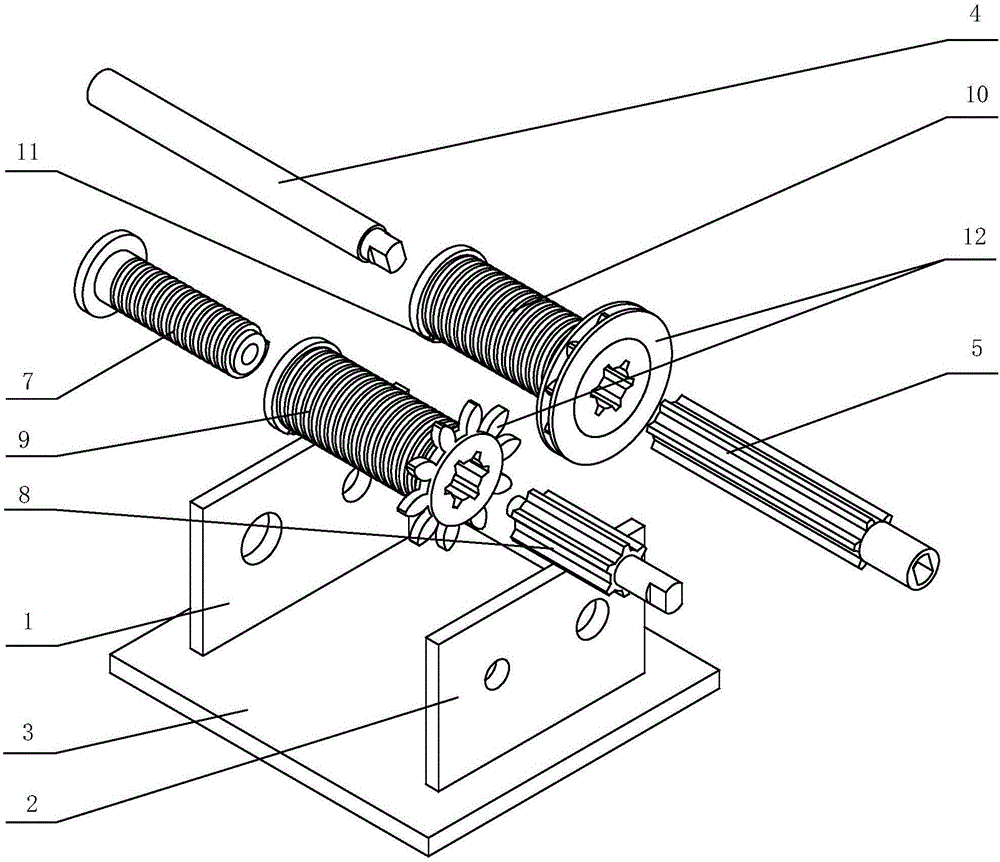

图2为本实用新型的一种实施方式的爆炸图；

图3为本实用新型的另一种实施方式的立体图。

附图标记说明：

1-第一支撑板；2-第二支撑板；3-支撑底板；4-电机；5-传动套；6-齿轮；7-螺纹轴；8-传动轴；9-卷线器一；10-卷线器二；11-进线槽；12-凸起环。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合附图1-3和具体实施例对本实用新型作进一步的详细说明。

实施例一

一种电动晾衣架单杆内驱动卷线机构，包括支撑底板3、第一支撑板1、第二支撑板2、卷线器一9、卷线器二10、螺纹轴7、传动轴8、传动套5、电机4，第一支撑板1和第二支撑板2平行设置且固定于支撑底板3上，螺纹轴7与第一支撑板1可拆卸连接，传动轴8设于第二支撑板2上且与螺纹轴7连接，卷线器一9套于螺纹轴7和传动轴8上，卷线器一9第一端内侧壁与螺纹轴7的外螺纹配合，卷线器一9第二端内侧壁与传动轴8配合，电机4设于第一支撑板1和第二支撑板2上，传动套5套在电机4上且与电机4主轴相装配，卷线器二10套在传动套5上且其内侧壁与传动套5外侧壁相配合，卷线器一9和卷线器二10上设有至少一组相配合的凸起环12，卷线器一9和卷线器二10通过凸起环12呈反向转动且同向移动。

凸起环12位于卷线器一9和卷线器二10的中部或者端部，两凸起环12接触面设有相配合的至少一组环形凹槽和环形凸缘，此环形凹槽和环形凸缘可控制卷线器一9和卷线器二10同向移动。为了使卷线器一9和卷线器二10同步转动，可在环形凸缘的外圆表面设置外齿，相应的在环形凹槽设置与与环形凸缘上外齿啮合的外齿。

卷线器一9和卷线器二10外侧壁的长轴一端部及其中心点位置均设置有进线槽11，进线槽11连接有钢丝绳传动轴8上设有衬套，衬套位于卷线器和第二支撑板2之间。第一支撑板1和第二支撑板2上设有压轮组件，压轮组件紧压在卷线器一9和卷线器二10上。第一支撑板1和第二支撑板2之间设有至少一个支撑杆。螺纹轴7靠近第二支撑板2的端面设有凹槽，传动轴8与螺纹轴7上的凹槽配合，螺纹轴7和传动轴8同心装配且可以相对转动。

实施例二

一种电动晾衣架单杆内驱动卷线机构，包括支撑底板3、第一支撑板1、第二支撑板2、卷线器一9、卷线器二10、螺纹轴7、传动轴8、传动套5、电机4，第一支撑板1和第二支撑板2平行设置且固定于支撑底板3上，螺纹轴7与第一支撑板1可拆卸连接，传动轴8设于第二支撑板2上且与螺纹轴7连接，卷线器一9套于螺纹轴7和传动轴8上，卷线器一9第一端内侧壁与螺纹轴7的外螺纹配合，卷线器一9第二端内侧壁与传动轴8配合，电机4设于第一支撑板1和第二支撑板2上，传动套5套在电机4上且与电机4主轴相装配，卷线器二10套在传动套5上且其内侧壁与传动套5外侧壁相配合，卷线器一9和卷线器二10上设有至少一组相配合的凸起环12，卷线器一9和卷线器二10通过凸起环12呈反向转动且同向移动。

电机4启动时，通过主动齿轮6、从动齿轮6的啮合传动，带动传动轴8转动，卷线器一9与传动轴8优选为花键联接，卷线器一9内侧壁与螺纹轴7外螺纹配合而使得其由周向旋转变为同时作轴向移动。两凸起环12的接触面设有相配合的至少一组环形凹槽和环形凸缘，此环形凹槽和环形凸缘可控制卷线器一9和卷线器二10同向移动。卷线器一9和卷线器二10中部或者端部固定设有至少一组相配合的齿轮6，两卷线器通过齿轮6呈反向转动。

以上的实施方式，并不构成对该技术方案保护范围的限定。任何在上述实施方式的精神原则之内所作的修改、等同替换和改进等，均应包含在该技术方案的保护范围之内。
