一种可收纳的支撑台的制作方法

本实用新型涉及家装领域，具体涉及一种支撑台。

背景技术：

随着人们日常生活设置的完善，使得很多日常生活中的事务会细分至不同区域完成，例如，在规划家庭各事务区域时，会将洗衣晾晒工作放到阳台上完成，所以，在装修时，阳台上出现了洗衣机、洗衣台等设施，但现有家庭中的阳台面积有限，在放置上述设施后就会显得较为局促，而阳台无法再为提供熨烫、折叠衣服的设施提供足够的安装位置，导致衣服清理需要在多个地点完成，给使用者带来较差的使用体验。

技术实现要素：

为了解决现有技术的不足，本实用新型提供一种可收纳的支撑台，通过设置可竖起收纳的支撑架，即无需占用有限的阳台空间，还能给使用者提供便利的衣物整理平台，方便使用。

本实用新型通过以下方式实现：一种可收纳的支撑台，包括支撑架，所述支撑架一侧边缘通过定位组件可摆动地连接在安装工位上，使得支撑架在使用工位和竖直贴合墙面的收纳工位间切换。支撑台通过定位组件实现在收纳工位和使用工位间切换，既利用可收纳的功能来减少占用阳台空间，还利用可摆平的使用工位为使用者提供高度合适、舒适便利的衣物熨烫、折叠平台，给使用者带来较好的使用体验。安装工位设置的阳台或安装场所的墙面上，且设置高度满足使用者的使用要求。使用工位可以为水平姿态，也可以为倾斜姿态，根据实际情况进行设定和调节。

作为优选，所述支撑架一侧通过一转轴与所述定位组件配合实现摆动定位。支撑架以转轴的轴线为中心进行摆动，确保支撑架平稳摆动，由于转轴贯穿设置在支撑架的一侧边缘，确保支撑架摆动时转轴受力均匀。

作为优选，所述定位组件包括连墙部以及限转部，所述连墙部通过穿置在其上穿孔内的紧固件实现与安装工位固接。连墙部用于将支撑架固定在安装工位上，并为摆动的支撑架提供稳定支撑，采用紧固件结构，既方便拆装，还能确保连接牢固。

作为优选，所述限转部包括与转轴同步联动的联动环以及套置在联动环外的定位套，所述联动环外壁设有限位块，所述定位套的内侧壁上设有与所述限位块匹配卡置的退让块，转轴通过联动环上的限位块与对应退让块配合卡置实现支撑架摆动、定位。退让块通过伸缩退让而失去对限位块的限转作用，使得支撑架能在收纳工位和使用工位间切换。由于联动环与转轴同步联动，使得支撑架作用在转轴上的扭矩会通过联动环上的限位块传递至定位套的退让块上，实现支撑架受力稳定在使用工位。

作为优选，所述限转部为转动连接在所述支撑架背向安装工位一侧下表面的支撑杆，所述安装工位下方墙面设有供支撑杆下端搭接的支撑座，支撑架摆动至使用工位，并通过支撑杆抵触在所述支撑座上。支撑杆只在支撑架处于使用工位时才使用，使用时，支撑杆下端抵触在支撑座上，使得支撑架的重力通过支撑杆传递至支撑座上，确保支撑架始终稳定可靠。支撑杆可以为伸缩结构，用于支撑处于不同姿态的支撑架。

作为优选，支撑架处于收纳工位时，所述支撑杆隐藏在设于所述支撑架下表面的凹槽内。支撑架处于收纳状态时，支撑架的底面形成了外露面，支撑杆隐藏在凹槽内，防止因支撑杆外露而形成凹凸不平的支撑架外露面，提升设施外观整洁度。

作为优选，所述支撑架包括两摆杆以及若干跨接在所述摆杆间的连杆。连杆起到稳定连接摆杆的作用，确保支撑架在使用工位时始终处于水平状态，此外，摆杆和连杆处于水平状态时能形成晾衣架的挂点，有效增加阳台的晾衣架可悬挂量。

作为优选，跨接在所述摆杆靠近安装工位侧端部的连杆形成所述转轴。转轴既起到定位支撑架的作用，也担负着稳定连接摆杆的作用，既结构简单，还便于加工。

作为优选，所述支撑台包括一平板，所述平板通过设于其一侧的连接耳可摆动地连接在所述转轴上，并使得平板底面贴合搭接在所述摆杆的上表面上。平板与摆杆同轴摆动，使得平板能匹配搭接在处于使用工位的支撑架上，摆杆和连杆为平板提供支撑作用力，处于水平状态的平板形成了熨烫和折叠衣物的平台，方便人们使用。

作为优选，所述平板下表面设有匹配嵌置摆杆和连杆的嵌槽。当平板和支撑架同时处于使用工位时，嵌槽能增加两者间接触面积，进而提升两者连接稳定性，防止因作用力过于偏激而产生偏移的情况，当两者处于收纳工位时，支撑架隐藏在嵌槽内，使得支撑台外露的底面具有整洁的外观，还有效防止因外露面凹凸不平而产生磕碰。

本实用新型的有益效果：支撑台通过定位组件实现在收纳工位和使用工位间切换，既利用可收纳的功能来减少占用阳台空间，还利用可摆平的使用工位为使用者提供高度合适、舒适便利的衣物熨烫、折叠平台，给使用者带来较好的使用体验。

附图说明

图1 为本实用新型结构示意图；

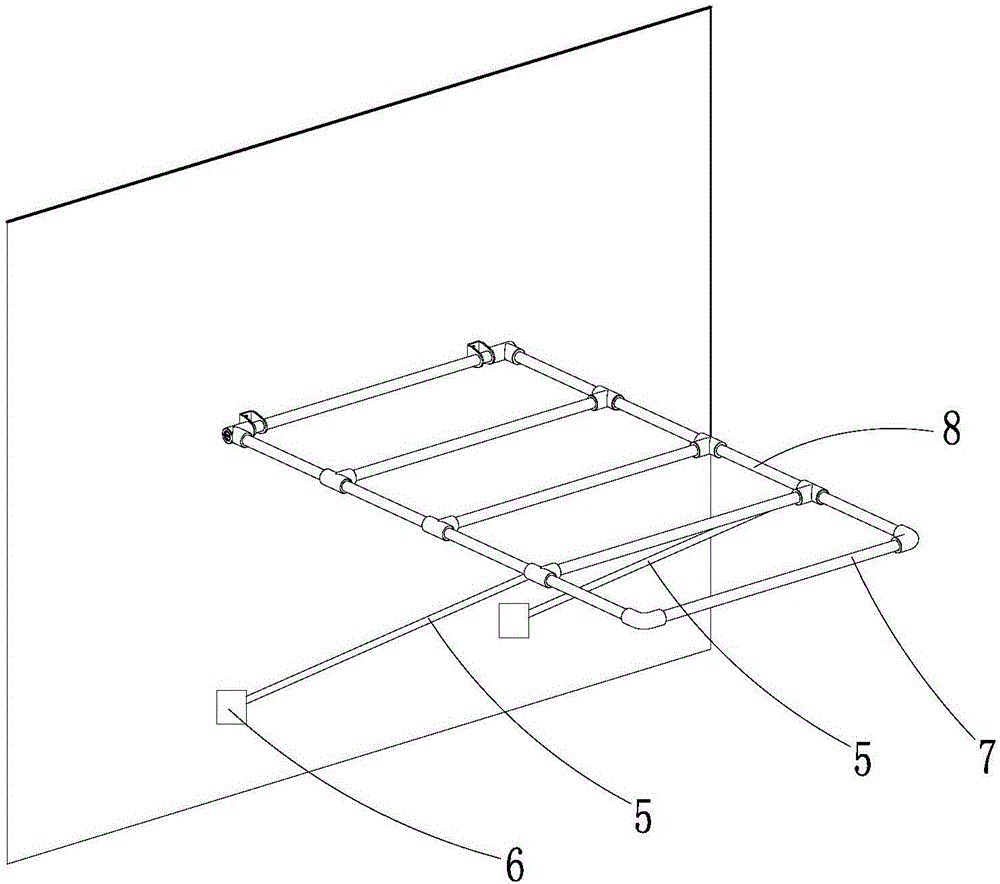

图2 为限转部采用支撑杆的结构示意图；

图3 为本实用新型平板处于使用状态时的结构示意图；

图4 为本实用新型平板处于闲置状态时的结构示意图；

图5 为本实用新型处于下翻的闲置状态时的结构示意图；

图中：1、支撑架，2、转轴，3、连墙部，4、限转部，5、支撑杆，6、支撑座，7、连杆，8、摆杆，9、平板。

具体实施方式

下面结合说明书附图和具体实施方式对本实用新型的实质性特点作进一步的说明。

如图1所示的一种可收纳的支撑台，由支撑架1组成，所述支撑架1一侧边缘通过定位组件可摆动地连接在安装工位上，使得支撑架1在使用工位和竖直贴合墙面的收纳工位间切换。

在安装时，先根据使用者的实际情况来确定安装工位，再通过定位组件将支撑台安装到预设的安装工位上，实现支撑台安装。

当不使用支撑台时，支撑架1处于竖直状态，此时，支撑架1与墙面贴合，支撑架1的重量全部通过定位组件传递至墙面上。

当需要使用支撑台时，支撑架1以转轴2为中心进行摆动，并被限转部4定位在水平工位上，此时，支撑架1与墙面相互垂直，既能利用支撑架1形成晾衣架的挂点，使得各挂点下方具有独立的晾衣空间，还能利用平板9形成平坦的熨烫折叠平台，方便人们使用。

在实际操作中，所述定位组件包括连墙部3以及限转部4，所述连墙部3通过穿置在其上穿孔内的紧固件实现与安装工位固接。连墙部3与墙面间的连接结构可以为多种，例如通过膨胀螺丝、通过挂接方式或者通过粘连方式，能为支撑台提供足够支撑，且能克服挂接衣物带来的扭矩，均应视为本实用新型的具体实施例。所述连墙部3与限转部4间可以为多部件连接的整体结构，也可以为多部件分置的分体结构：

当限转部4为整体结构时，优选方案为：所述限转部4包括与转轴2同步联动的联动环以及套置在联动环外的定位套，所述联动环外壁设有限位块，所述定位套的内侧壁上设有与所述限位块匹配卡置的退让块，转轴2通过联动环上的限位块与对应退让块配合卡置实现支撑架1摆动、定位。退让块的伸缩可以利用弹簧等弹性部件实现。

当限转部4为分体结构时，优选方案：所述限转部4为转动连接在所述支撑架1背向安装工位一侧下表面的支撑杆5（如图2所示），所述安装工位下方墙面设有供支撑杆5下端搭接的支撑座6，支撑架1摆动至使用工位，并通过支撑杆5抵触在所述支撑座6上。在安装时，支撑座6位置需要特别设定，当支撑架1处于使用工位时，支撑杆5摆动，其底端与墙面间的抵触点为安装支撑座6的位置。

在实际操作中，支撑架1处于收纳工位时，所述支撑杆5隐藏在设于所述支撑架1下表面的凹槽内。支撑杆5一端可转动地嵌置在凹槽内，使得支撑杆5能摆动至实现隐藏功能的凹槽内，凹槽的轮廓与支撑杆5匹配。

在实际操作中，所述支撑架1包括两摆杆8以及若干跨接在所述摆杆8间的连杆7。摆杆8为两根，所以支撑杆5也优选设置为两根，支撑杆5与转轴2配合实现支撑架1平稳定位。所述连杆7数量至少为三根，且分置在摆杆8间，连杆7与摆杆8配合形成牢固的框架结构。

在实际操作中，所述支撑架1一侧通过一转轴2与所述定位组件配合实现摆动定位。跨接在所述摆杆8靠近安装工位侧端部的连杆7形成所述转轴2。转轴2由连杆7形成，既有效简化支撑架1结构，还能利用转轴2确保支撑架1摆动定位。在实际操作中，为了确保支撑架1稳定定位在水平姿态，转轴2两端分别与对应的摆杆8限转固接，使得摆杆8受到的扭力会通过转轴2传递至定位组件上。

在实际操作中，所述支撑台包括一平板9（如图3所示），所述平板9通过设于其一侧的连接耳可摆动地连接在所述转轴2上，并使得平板9底面贴合搭接在所述摆杆8的上表面上。平台可以相对支撑架1自由转动，根据使用需求进行摆动，当需要进行晾晒时，将平板9竖起（如图4所示），只留支撑架1在使用工位，当需要进行熨烫衣物或折叠衣物时，将平板9放下（如图5所示），此时平板9下表面抵触在支撑架1上表面上。所述平板9下表面设有匹配嵌置摆杆8和连杆7的嵌槽，支撑架1嵌入轮廓匹配的嵌槽中，当平板9和支撑架1均处于闲置工位时，可以上翻收纳也可以下翻收纳。当采用上翻收纳时，平板9下表面为背向墙面的外露面，利用嵌槽隐藏支撑架1，当平板9和支撑架1均处于使用工位时，通过嵌置实现水瓶向定位连接，提高平板9使用时的平稳性。
