一种用于纺织品的高效上浆机的制作方法

本发明创造属于纺织设备技术领域，尤其是涉及一种用于纺织品的高效上浆机。

背景技术：

在传统的纺织布染印中，助剂与染料一起混合于浆料中形成色浆，一起印到纺织品面料上，而对于有些特殊的印花来说，因浆料颗粒较大以及具有一定的腐蚀性，因而不能与染料一起混合从打印头的喷嘴喷出，因此面料需要预先进行上浆处理，目前常用的上浆装置是通过上浆滚筒浸入浆液中，上浆滚筒的每个回转行程都会沾取浆液涂在面料上，但是这种结构有的只能对纺织面料的一面进行上浆，有的即使能满足双面上浆的需求，但是上浆不均匀。

技术实现要素：

有鉴于此，本发明创造旨在提出一种用于纺织品的高效上浆机，以提高上浆效率，实现双面上浆的同时保证上浆的均匀度。

为达到上述目的，本发明创造的技术方案是这样实现的：

一种用于纺织品的高效上浆机，包括：

箱体，所述箱体内设有上储液槽和下储液槽，所述上储液槽和下储液槽之间连通有输液管，所述输液管上设有能把下储液槽里的液体抽到上储液槽内的抽液泵；

箱体内上储液槽和下储液槽之间设有涂浆辊，且部分涂浆辊置于下储液槽内，所述涂浆辊由涂浆辊电机驱动，所述箱体两侧壁上分别开有开口，涂浆辊与开口平行，且涂浆辊的最高点与开口处处于同一水平线上；

所述涂浆辊与上储液槽之间设有若干喷头，且喷头的喷嘴朝下，箱体内还设有喷淋泵，喷淋泵的进液口与上储液槽连通，喷淋泵的出液口连接有若干喷淋管，所述喷淋管将喷头依次连接。

进一步的，箱体外两侧分别设有放卷辊和收卷辊，所述收卷辊和放卷辊分别与涂浆辊平行，所述放卷辊置于箱体一侧的开口处，所述收卷辊置于箱体另一侧的开口处，所述收卷辊一端固接有收卷电机。

进一步的，所述下储液槽一侧设有进液口。

进一步的，所述收卷电机为伺服电机或步进电机。

进一步的，所述喷头为高压喷淋喷头。

进一步的，所述涂浆辊电机为伺服电机或步进电机。

相对于现有技术，本发明创造所述的一种用于纺织品的高效上浆机具有以下优势：

本发明所述的上浆机结构简单，设计合理，实现了双面上浆，纺织布一侧采用辊筒上浆，另一侧采用多个高压喷头喷洒上浆，上浆均匀度好，且上浆效率高。

附图说明

构成本发明创造的一部分的附图用来提供对本发明创造的进一步理解，本发明创造的示意性实施例及其说明用于解释本发明创造，并不构成对本发明创造的不当限定。在附图中：

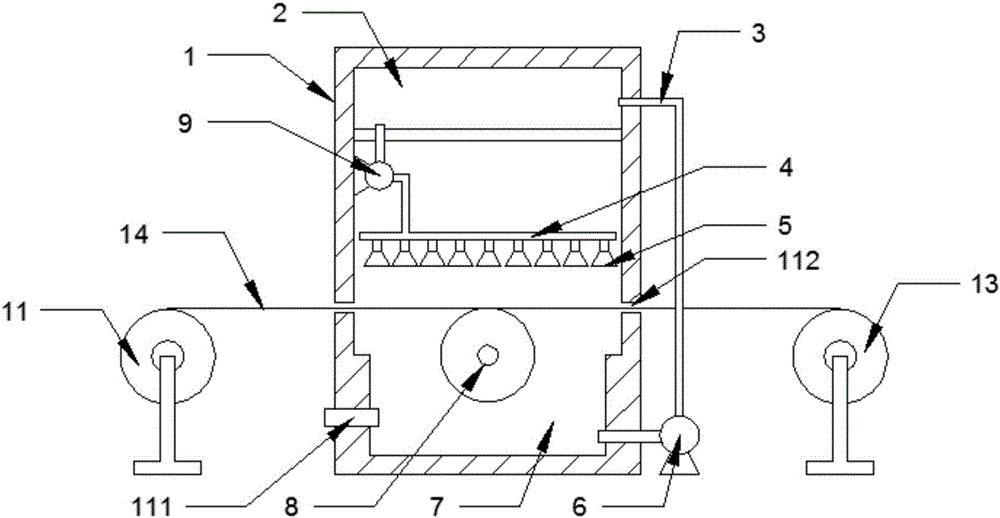

图1为本发明创造实施例所述的整体结构示意图；

图2为本发明创造实施例所述的左视图。

附图标记说明：

1-箱体；111-进液口；112-开口；2-上储液槽；3-输液管；4-喷淋管；5-喷头；6-抽液泵；7-下储液槽；8-涂浆辊；9-喷淋泵；10-涂浆辊电机；11-放卷辊；12-收卷电机；13-收卷辊；14-纺织布。

具体实施方式

需要说明的是，在不冲突的情况下，本发明创造中的实施例及实施例中的特征可以相互组合。

在本发明创造的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明创造的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明创造的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明创造的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明创造中的具体含义。

下面将参考附图并结合实施例来详细说明本发明创造。

如图1-2所示，一种用于纺织品的高效上浆机，包括：

箱体1，所述箱体1内设有上储液槽2和下储液槽7，所述上储液槽2和下储液槽7之间连通有输液管3，所述输液管3上设有能把下储液槽7里的液体抽到上储液槽2内的抽液泵6，所述下储液槽7一侧设有进液口111；

箱体1内上储液槽2和下储液槽7之间设有涂浆辊8，且部分涂浆辊8置于下储液槽7内，所述涂浆辊8由涂浆辊电机10驱动，所述箱体1两侧壁上分别开有开口112，涂浆辊8与开口112平行，且涂浆辊8的最高点与开口112处处于同一水平线上；

所述涂浆辊8与上储液槽2之间设有若干喷头5，且喷头5的喷嘴朝下，箱体1内还设有喷淋泵9，喷淋泵9的进液口与上储液槽2连通，喷淋泵9的出液口连接有若干喷淋管4，所述喷淋管4将喷头5依次连接；

箱体1外两侧分别设有放卷辊11和收卷辊13，所述收卷辊13和放卷辊11分别与涂浆辊8平行，所述放卷辊11置于箱体1一侧的开口112处，所述收卷辊13置于箱体1另一侧的开口112处，所述收卷辊13一端固接有收卷电机12。

本实施例的工作过程：纺织布14从放卷辊11穿过箱体1两侧的开口112卷到收卷辊13上，纺织布14在箱体1内搭在涂浆辊8上，部分涂浆辊8置于下储液槽7内，涂浆辊8通过涂浆辊电机10驱动转动，涂浆辊8沾取浆液涂抹到纺织布14下表面，喷淋泵9抽取上储液槽2内的浆液为喷头5输送浆液，喷头5将液体均匀的喷洒在纺织布14的上表面，抽液泵6抽取下储液槽7内的液体为上储液槽2提供浆液。

以上所述仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发明创造的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明创造的保护范围之内。
