通过水分例子去除衣服异味的加湿装置的制作方法

本发明涉及衣服除味加湿技术领域，具体为通过水分例子去除衣服异味的加湿装置。

背景技术：

衣服是指人类或通过人类来完成遮掩身体、载体的用布料如棉布、丝绸、天鹅绒、化学纤维等材质做成的各种样式的遮挡物，同时在不同的场合有不同的穿着，样式非常的多，衣服在当今已经成为了不可或缺的东西，中国常说的衣食住行中衣排在首位。

衣服在日常的穿着的过程中由于进入某些场合或者出汗等一些原因，衣服会有一些异味，没有比较方便的去除方法，这些异味如果不去除穿在身上不舒服，让人敬而远之，甚至引发皮肤病。

技术实现要素：

针对现有技术的不足，本发明提供了通过水分例子去除衣服异味的加湿装置，解决了异味没有比较方便的去除方法的问题。

为实现以上目的，本发明通过以下技术方案予以实现：通过水分例子去除衣服异味的加湿装置，包括箱体，所述箱体内壁左侧的底部固定连接有电机底座，所述电机底座的底部固定连接有电机，且电机的输出轴通过皮带轮传动连接有皮带，所述皮带远离电机的一侧传动连接有螺纹杆，所述螺纹杆的顶端啮合有套管，所述套管的顶端通过连接板固定连接有底板，所述底板的顶部通过支撑杆固定连接有顶板，所述箱体内壁的右侧通过隔板固定连接有喷头。

优选的，所述箱体内壁的左侧固定连接有风扇板，所述风扇板的右侧固定连接有风扇。

优选的，所述顶板底部的两侧均固定连接有挂钩，所述箱体内壁的底部开设有与螺纹杆相适配的转动槽。

优选的，所述箱体内壁的底部固定连接有与喷头连通的水箱，所述箱体的正表面且与水箱顶部相对应的位置铰接有箱门。

优选的，所述箱体的正表面设置有玻璃箱门，所述箱体底部的两侧均固定连接有底轮，所述箱体的右侧固定连接有把手，所述箱体的顶部开设有与底板相适配的开孔。

本发明提供了通过水分例子去除衣服异味的加湿装置。具备以下有益效果：

（1）、该通过水分例子去除衣服异味的加湿装置，通过水箱连通喷头，所述电机通过皮带与螺纹杆传动连接，所述螺纹杆螺纹连接套管，所述套管通过连接板和底板固定连接支撑杆，所述支撑杆通过顶板与挂钩固定连接，所述箱体内壁设置有风扇，解决了去除衣服异味十分不方便的问题，可以有效的去除衣服各个角落的异味，让人穿的非常舒服，不会因为异味远离人，同时不影响衣服的品质。

（2）、该通过水分例子去除衣服异味的加湿装置，通过箱体设置有玻璃箱门，所述箱体底部固定连接底轮，所述箱体固定连接把手，可以十分方便观察去除和加湿的进度，方便移动，可以在多个房间使用，减少时间的浪费。。

附图说明

图1为本发明整体的结构示意图。

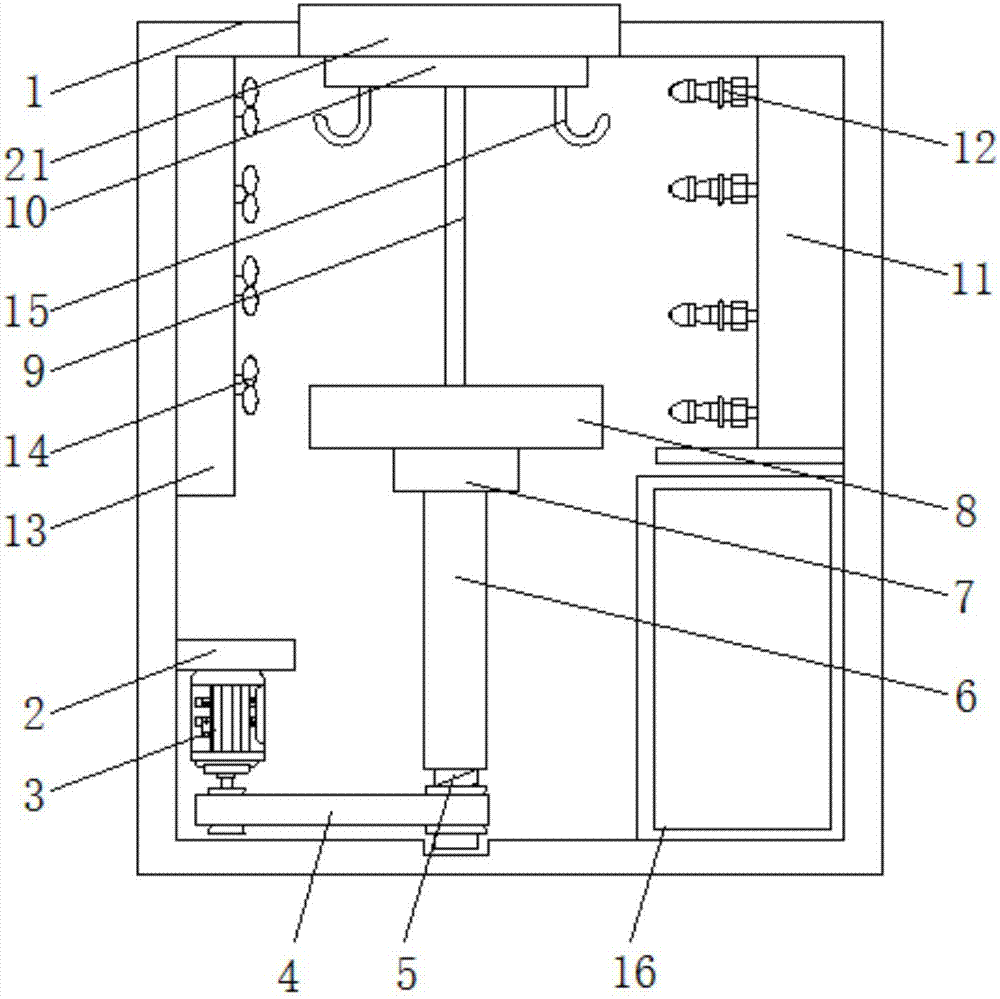

图2为本发明结构的剖视图。

图中：1-箱体、2-电机底座、3-电机、4-皮带、5-螺纹杆、6-套管、7-连接板、8-底板、9-支撑杆、10-顶板、11-隔板、12-喷头、13-风扇板、14-风扇、15-挂钩、16-水箱、17-箱门、18-玻璃箱门、19-底轮、20-把手、21-开孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种过水分例子去除衣服异味的加湿装置，包括箱体1，箱体1的正表面设置有玻璃箱门18，箱体1底部的两侧均固定连接有底轮19，箱体1的右侧固定连接有把手20，箱体1的顶部开设有与底板8相适配的开孔21，箱体1内壁的左侧固定连接有风扇板13，风扇板13的右侧固定连接有风扇14，可以加快去除异味，箱体1内壁左侧的底部固定连接有电机底座2，电机底座2的底部固定连接有电机3，且电机3的输出轴通过皮带轮传动连接有皮带4，皮带4远离电机3的一侧传动连接有螺纹杆5，螺纹杆5的顶端啮合有套管6，套管6的顶端通过连接板7固定连接有底板8，底板8的顶部通过支撑杆9固定连接有顶板10，顶板10底部的两侧均固定连接有挂钩15，可以挂衣服，箱体1内壁的底部开设有与螺纹杆5相适配的转动槽箱体1内壁的右侧通过隔板11固定连接有喷头12，箱体1内壁的底部固定连接有与喷头12连通的水箱16，箱体1的正表面且与水箱16顶部相对应的位置铰接有箱门17，解决了去除衣服异味十分不方便的问题，可以有效的去除衣服各个角落的异味，让人穿的非常舒服，不会因为异味远离人，同时不影响衣服的品质。

使用时，打开电机3使得皮带4转动，带动螺纹杆5转动，使得套管6带动底板8、顶板10和挂钩15伸长到箱体1的顶部，将衣服挂在挂钩15上，电机3反转，使得衣服到箱体1内部，喷头12进行喷洒水分例子进行加湿和去除异味，同时开启风扇14。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序，而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素，在没有更多限制的情况下，由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了通过水分例子去除衣服异味的加湿装置，包括箱体，所述箱体内壁左侧的底部固定连接有电机底座，所述电机底座的底部固定连接有电机，且电机的输出轴通过皮带轮传动连接有皮带，本发明涉及衣服除味加湿技术领域，该通过水分例子去除衣服异味的加湿装置，通过水箱连通喷头，所述电机通过皮带与螺纹杆传动连接，所述螺纹杆螺纹连接套管，所述套管通过连接板和底板固定连接支撑杆，所述支撑杆通过顶板与挂钩固定连接，所述箱体内壁设置有风扇，解决了去除衣服异味十分不方便的问题，可以有效的去除衣服各个角落的异味，让人穿的非常舒服，不会因为异味远离人，同时不影响衣服的品质。

技术研发人员：王红胜
受保护的技术使用者：深圳沃海森科技有限公司
技术研发日：2017.04.21
技术公布日：2017.07.14
