一种鞋类制造用高效率帆布裁剪装置的制作方法

文档序号:11703916阅读:308来源:国知局
一种鞋类制造用高效率帆布裁剪装置的制作方法

本发明涉及一种裁剪装置,尤其涉及一种帆布鞋制造用高效率帆布裁剪装置。



背景技术:

鞋子有着悠久的发展史,大约在5000多年前的仰韶文化时期,就出现了兽皮缝制的最原始的鞋。鞋子是人们保护脚不受伤的一种工具。最早人们为了克服特殊情况,不让脚难受或者受伤,就发明了毛皮鞋子。鞋子发展到现在,就形成了现在这个样子,各种样式功能的鞋子随处可见。不同的鞋类制作过程不同,且制作过程都非常复杂,制作过程需要进行许多工序流程,包括样式设计、鞋底制作、鞋面制作、鞋带制作等,其中帆布鞋的制作中,又分为很多制作流程。

帆布鞋制作大致分为缝绱工艺、注塑工艺、模压工艺、粘合工艺、组装工艺等,其中帆布的裁剪为缝绱工艺中的一项。

现有的帆布裁剪过程技术不成熟,以人工裁剪为主,人工切割不方便,且人工切割危险性高,裁剪刀锋利,若人工裁剪稍不小心会伤及自身,工作过程容易失误造成不必要的损失,因此亟需研发一种操作简单,自动化程度高且拥有高安全性的帆布鞋制造用高效率帆布裁剪装置。



技术实现要素:

(1)要解决的技术问题

本发明为了克服人工切割不方便,且人工切割危险性高,裁剪刀锋利,若人工裁剪稍不小心会伤及自身,工作过程容易失误造成不必要损失的缺点,本发明要解决的技术问题是提供一种操作简单,自动化程度高且拥有高安全性的帆布鞋制造用高效率帆布裁剪装置。

(2)技术方案

为了解决上述技术问题,本发明提供了这样一种帆布鞋制造用高效率帆布裁剪装置,包括有底板、收集框、木桌、侧板、左右移动机构、支架、前后移动机构、收放机构、裁剪机构、顶板和连接架,其中木桌、收集框和侧板依次固接于底板;顶板固接于侧板顶部,左右移动机构与升降机构固接于顶板底部;支架与左右移动机构输出端固接,收放机构固接于支架底部,收放机构用于将需要裁剪的帆布条进行收卷或者放出;连接架一端部与升降机构输出端传动连接,另一端部与前后移动机构固接;裁剪机构与前后移动机构输出端传动连接。

优选地,左右移动机构包括有第一滑轨、第一滑块、第一电动绕线轮、第一拉线、第二电动绕线轮和第二拉线,第一滑轨固接于顶板底面,第一滑块与第一滑轨滑动式连接;第一电动绕线轮与第二电动绕线轮固接于第一滑轨两端;第一拉线一端部绕在第一电动绕线轮上,另一端部固接于第一滑块一端部;第二拉线一端部绕在第二电动绕线轮上,另一端部固接于第一滑块另一端部;支架通过第一滑块与第一滑轨滑动式连接。

优选地,升降机构包括有支杆、第二滑轨、第二滑块、第一电机、第一轴承座、第二轴承座、丝杆和螺母,支杆固接于顶板底面,第一电机、第一轴承座、第一滑轨和第二轴承座依次固接于支杆一侧面;第二滑块与第二滑轨滑动式连接;丝杆一端部与第二轴承座枢接,另一端部贯穿第一轴承座与第一电机输出端传动连接;螺母与丝杆枢接,螺母一侧面通过第二滑块与第二滑轨滑动式连接,另一侧面与连接架固接。

优选地,前后移动机构包括有第三滑轨、第一电动推杆、第一楔形块、第三滑块、承重框、第二楔形块、弹性件和推动杆,第三滑轨固接于连接架底部;第三滑块与第三滑轨滑动式连接,裁剪机构通过第三滑块与第三滑轨滑动式连接;承重框与第三滑轨底部固接,承重框一壁面下部开有通孔;第一电动推杆固接于承重框内一壁面,第一楔形块与第一电动推杆输出端传动连接;弹性件一端部与承重框内一壁面底部连接,另一端部与第二楔形块一端部连接;推动杆一端部与楔形块另一端部连接,另一端部穿过通孔与裁剪机构传动连接;第一楔形块一侧面与第二楔形块一侧面相接触。

优选地,收放机构包括有第一承重架、第二电机、夹板、转轴、第三轴承座和第二承重架,第一承重架与第二承重架固接于支架两侧,第二电机固接于第一承重架一侧面;第三轴承座固接于第二承重架一侧面;转轴一端部与第三轴承座枢接,另一端部与第二电机输出端传动连接;夹板固接于转轴上。

优选地,裁剪机构包括有保护箱、第四滑轨、第四滑块、齿条、第二电动推杆、连接杆、第三电机、齿轮、摆动裁剪刀和固定裁剪刀,保护箱固接于第三滑块底部,保护箱一侧面开有摆动孔;固定裁剪刀固接于保护箱外一侧面;第四滑轨固接于保护箱内一侧面,第四滑块与第四滑轨滑动式连接;齿条一侧面固接于第四滑块,一端部与第二电动推杆输出端传动连接;连接杆一端部固接于保护框内一侧面,另一端部与第三电机固接;齿轮与第三电机的输出端传动连接,摆动裁剪刀固接于齿轮。

优选地,弹性件为弹簧。

优选地,侧板高1.5米。

优选地,第一电机、第二电机和第三电机均为伺服电机。

工作原理:当需要使用裁剪装置进行裁剪鞋类帆布时,启动左右移动机构,左右移动机构带动支架向左移动,从而带动收放机构向左移动,当收放机构移动到木桌上方时停止左右移动机构,木桌上放置有未裁剪的帆布条,工作人员将未裁剪的帆布条夹在收放机构上,启动收放机构,收放机构旋转,将帆布卷在收放机构上,启动左右移动机构,左右移动机构带动收放机构移动到裁剪机构的位置,收放机构反转,将帆布条放出,启动裁剪机构对帆布条进行裁剪,当需要裁剪的帆布条宽度太大无法裁剪完全时,启动前后移动机构前后移动机构带动裁剪机构向前或者向后移动,使裁剪机构能够将宽度较大的帆布条裁剪完全,当裁剪过程中需要裁剪的尺寸不切合时,启动升降机构,升降机构带动裁剪机构上升或下降调节所需要裁剪的尺寸,使裁剪出来的帆布更符合要求,裁剪后的帆布落入收集框内进行收集。

因为左右移动机构包括有第一滑轨、第一滑块、第一电动绕线轮、第一拉线、第二电动绕线轮和第二拉线,第一滑轨固接于顶板底面,第一滑块与第一滑轨滑动式连接;第一电动绕线轮与第二电动绕线轮固接于第一滑轨两端;第一拉线一端部绕在第一电动绕线轮上,另一端部固接于第一滑块一端部;第二拉线一端部绕在第二电动绕线轮上,另一端部固接于第一滑块另一端部;支架通过第一滑块与第一滑轨滑动式连接,当需要移动支架上的收放机构时,启动第一电动绕线轮和第二电动绕线轮,第一电动绕线轮将第一拉线收线,第二电动绕线轮将第二拉线放线,带动第一滑块沿第一滑轨向右移动,从而带动支架向右移动,进而带动收放机构向右移动,反之,第一电动绕线轮将第一拉线放线,第二电动绕线轮将第二拉线收线,则带动第一滑块沿第一滑轨向左移动,从而带动支架向左移动,进而带动收放机构向左移动。

因为升降机构包括有支杆、第二滑轨、第二滑块、第一电机、第一轴承座、第二轴承座、丝杆和螺母,支杆固接于顶板底面,第一电机、第一轴承座、第一滑轨和第二轴承座依次固接于支杆一侧面;第二滑块与第二滑轨滑动式连接;丝杆一端部与第二轴承座枢接,另一端部贯穿第一轴承座与第一电机输出端传动连接;螺母与丝杆枢接,螺母一侧面通过第二滑块与第二滑轨滑动式连接,另一侧面与连接架固接,当需要调节裁剪机构裁剪帆布的尺寸时,启动第一电机,第一电机运转带动丝杆旋转,从而带动螺母沿第二滑轨向上或向下滑动,进而带动连接架向上或者向下移动,连接架向上或者向下移动带动前后移动机构向上或者向下移动,从而带动裁剪机构向上或者向下移动,使裁剪机构调节裁剪位置对帆布进行裁剪。

因为前后移动机构包括有第三滑轨、第一电动推杆、第一楔形块、第三滑块、承重框、第二楔形块、弹性件和推动杆,第三滑轨固接于连接架底部;第三滑块与第三滑轨滑动式连接,裁剪机构通过第三滑块与第三滑轨滑动式连接;承重框与第三滑轨底部固接,承重框一壁面下部开有通孔;第一电动推杆固接于承重框内一壁面,第一楔形块与第一电动推杆输出端传动连接;弹性件一端部与承重框内一壁面底部连接,另一端部与第二楔形块一端部连接;推动杆一端部与楔形块另一端部连接,另一端部穿过通孔与裁剪机构传动连接;第一楔形块一侧面与第二楔形块一侧面相接触,当需要裁剪机构无法裁剪宽度较大的帆布条时,启动第一电动推杆,第一电动推杆伸长,带动第一楔形块向下移动,第一楔形块向下移动带动第二楔形块向前移动,从而带动推动杆向前移动,进而带动裁剪机构向前移动,反之,第一电动推杆收缩带动第一楔形块上升,第二楔形块通过弹性件的弹力将裁剪机构向后拉动,使裁剪机构能够向前或向后移动对宽度较大的帆布条进行裁剪完全。

因为收放机构包括有第一承重架、第二电机、夹板、转轴、第三轴承座和第二承重架,第一承重架与第二承重架固接于支架两侧,第二电机固接于第一承重架一侧面;第三轴承座固接于第二承重架一侧面;转轴一端部与第三轴承座枢接,另一端部与第二电机输出端传动连接;夹板固接于转轴上,当需要将帆布条收卷时,将帆布条一端通过夹板夹紧,启动第二电机,第二电机反转带动帆布条卷在转轴上,直到收卷完成,停止第二电机,当需要进行裁剪时,启动第二电机,第二电机正转,将卷在转轴上的帆布条缓慢放下,放到所需要的长度时停止第二电机,使裁剪机构进行裁剪。

因为裁剪机构包括有保护箱、第四滑轨、第四滑块、齿条、第二电动推杆、连接杆、第三电机、齿轮、摆动裁剪刀和固定裁剪刀,保护箱固接于第三滑块底部,保护箱一侧面开有摆动孔;固定裁剪刀固接于保护箱外一侧面;第四滑轨固接于保护箱内一侧面,第四滑块与第四滑轨滑动式连接;齿条一侧面固接于第四滑块,一端部与第二电动推杆输出端传动连接;连接杆一端部固接于保护框内一侧面,另一端部与第三电机固接;齿轮与第三电机的输出端传动连接,摆动裁剪刀固接于齿轮,当需要使用裁剪机构对帆布条进行裁剪时,启动第二电动推杆,第二电动推杆伸长带动齿条向左移动,从而带动摆动裁剪刀张开,使帆布条落在固定裁剪刀与摆动裁剪刀之间,若帆布条没有落在固定裁剪刀与摆动裁剪刀之间则通过左右移动机构进行调节,第二电动推杆收缩,带动齿条向右移动,从而带动摆动裁剪刀收合,固定裁剪刀与摆动裁剪刀接触进行裁剪帆布条,摆动裁剪刀张开收合以此反复完成裁剪。

本发明的控制方式是通过人工启动和关闭开关来控制,动力元件的接线图与电源的提供属于本领域的公知常识,并且本发明主要用来保护机械装置,所以本发明不再详细解释控制方式和接线布置。

(3)有益效果

本发明达到了自动化裁剪鞋类帆布并且工作流程拥有高安全性的效果,左右移动机构可以移动收放机构,使收放机构可以移动到木桌上方将帆布条收起,也可以移动到裁剪机构的位置将帆布条放出,提高了自动化效果,升降机构可调节裁剪机构裁剪出不同的尺寸的帆布条,前后移动机构可调节裁剪机构裁剪不同宽度的帆布条,裁剪机构为裁剪工具,各个机构联动使自动化程度增强,提高了效率,未使用人工操作进行裁剪,使得安全性更高。

附图说明

图1为本发明的主视结构示意图。

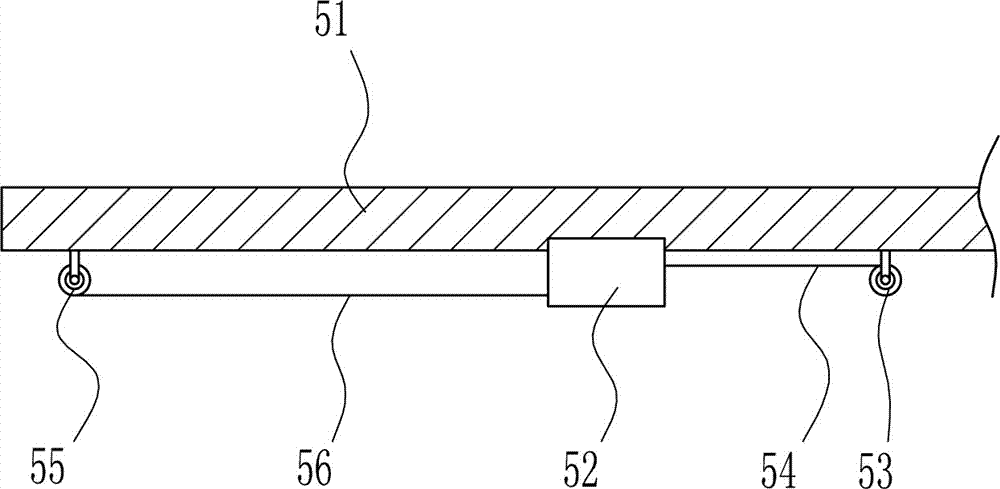

图2为本发明左右移动机构的主视结构示意图。

图3为本发明升降机构的主视结构示意图。

图4为本发明前后移动机构的主视结构示意图。

图5为本发明收放机构的俯视结构示意图。

图6为本发明裁剪机构的俯视结构示意图。

图7为本发明夹板的主视结构示意图。

附图中的标记为:1-底板,2-收集框,3-木桌,4-侧板,5-左右移动机构,51-第一滑轨,52-第一滑块,53-第电动绕线轮,54-第一拉线,55-第二电动绕线轮,56-第二拉线,6-升降机构,61-支杆,62-第二滑轨,63-第二滑块,64-第一电机,65-第一轴承座,66-第二轴承座,67-丝杆,68-螺母,7-支架,8-前后移动机构,81-第三滑轨,82-第一电动推杆,83-第一楔形块,84-第三滑块,85-承重框,86-第二楔形块,87-弹性件,88-推动杆,89-通孔,9-收放机构,91-第一承重架,92-第二电机,93-夹板,94-转轴,95-第三轴承座,96-第二承重架,10-裁剪机构,101-保护箱,102-第四滑轨,103-第四滑块,104-齿条,105-第二电动推杆,106-连接杆,107-第三电机,108-齿轮,109-摆动裁剪刀,1010-固定裁剪刀,1011-摆动孔,11-顶板,12-连接架。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种帆布鞋制造用高效率帆布裁剪装置,如图1-7所示,包括有底板1、收集框2、木桌3、侧板4、左右移动机构5、支架7、前后移动机构8、收放机构9、裁剪机构10、顶板11和连接架12,其中木桌3、收集框2和侧板4依次固接于底板1;顶板11固接于侧板4顶部,左右移动机构5与升降机构6固接于顶板11底部;支架7与左右移动机构5输出端固接,收放机构9固接于支架7底部,收放机构9用于将需要裁剪的帆布条进行收卷或者放出;连接架12一端部与升降机构6输出端传动连接,另一端部与前后移动机构8固接;裁剪机构10与前后移动机构8输出端传动连接。

实施例2

一种帆布鞋制造用高效率帆布裁剪装置,如图1-7所示,包括有底板1、收集框2、木桌3、侧板4、左右移动机构5、支架7、前后移动机构8、收放机构9、裁剪机构10、顶板11和连接架12,其中木桌3、收集框2和侧板4依次固接于底板1;顶板11固接于侧板4顶部,左右移动机构5与升降机构6固接于顶板11底部;支架7与左右移动机构5输出端固接,收放机构9固接于支架7底部,收放机构9用于将需要裁剪的帆布条进行收卷或者放出;连接架12一端部与升降机构6输出端传动连接,另一端部与前后移动机构8固接;裁剪机构10与前后移动机构8输出端传动连接。

左右移动机构5包括有第一滑轨51、第一滑块52、第一电动绕线轮、第一拉线54、第二电动绕线轮55和第二拉线56,第一滑轨51固接于顶板11底面,第一滑块52与第一滑轨51滑动式连接;第一电动绕线轮与第二电动绕线轮55固接于第一滑轨51两端;第一拉线54一端部绕在第一电动绕线轮上,另一端部固接于第一滑块52一端部;第二拉线56一端部绕在第二电动绕线轮55上,另一端部固接于第一滑块52另一端部;支架7通过第一滑块52与第一滑轨51滑动式连接。

实施例3

一种帆布鞋制造用高效率帆布裁剪装置,如图1-7所示,包括有底板1、收集框2、木桌3、侧板4、左右移动机构5、支架7、前后移动机构8、收放机构9、裁剪机构10、顶板11和连接架12,其中木桌3、收集框2和侧板4依次固接于底板1;顶板11固接于侧板4顶部,左右移动机构5与升降机构6固接于顶板11底部;支架7与左右移动机构5输出端固接,收放机构9固接于支架7底部,收放机构9用于将需要裁剪的帆布条进行收卷或者放出;连接架12一端部与升降机构6输出端传动连接,另一端部与前后移动机构8固接;裁剪机构10与前后移动机构8输出端传动连接。

左右移动机构5包括有第一滑轨51、第一滑块52、第一电动绕线轮、第一拉线54、第二电动绕线轮55和第二拉线56,第一滑轨51固接于顶板11底面,第一滑块52与第一滑轨51滑动式连接;第一电动绕线轮与第二电动绕线轮55固接于第一滑轨51两端;第一拉线54一端部绕在第一电动绕线轮上,另一端部固接于第一滑块52一端部;第二拉线56一端部绕在第二电动绕线轮55上,另一端部固接于第一滑块52另一端部;支架7通过第一滑块52与第一滑轨51滑动式连接。

升降机构6包括有支杆61、第二滑轨62、第二滑块63、第一电机64、第一轴承座65、第二轴承座66、丝杆67和螺母68,支杆61固接于顶板11底面,第一电机64、第一轴承座65、第一滑轨51和第二轴承座66依次固接于支杆61一侧面;第二滑块63与第二滑轨62滑动式连接;丝杆67一端部与第二轴承座66枢接,另一端部贯穿第一轴承座65与第一电机64输出端传动连接;螺母68与丝杆67枢接,螺母68一侧面通过第二滑块63与第二滑轨62滑动式连接,另一侧面与连接架12固接。

实施例4

一种帆布鞋制造用高效率帆布裁剪装置,如图1-7所示,包括有底板1、收集框2、木桌3、侧板4、左右移动机构5、支架7、前后移动机构8、收放机构9、裁剪机构10、顶板11和连接架12,其中木桌3、收集框2和侧板4依次固接于底板1;顶板11固接于侧板4顶部,左右移动机构5与升降机构6固接于顶板11底部;支架7与左右移动机构5输出端固接,收放机构9固接于支架7底部,收放机构9用于将需要裁剪的帆布条进行收卷或者放出;连接架12一端部与升降机构6输出端传动连接,另一端部与前后移动机构8固接;裁剪机构10与前后移动机构8输出端传动连接。

左右移动机构5包括有第一滑轨51、第一滑块52、第一电动绕线轮、第一拉线54、第二电动绕线轮55和第二拉线56,第一滑轨51固接于顶板11底面,第一滑块52与第一滑轨51滑动式连接;第一电动绕线轮与第二电动绕线轮55固接于第一滑轨51两端;第一拉线54一端部绕在第一电动绕线轮上,另一端部固接于第一滑块52一端部;第二拉线56一端部绕在第二电动绕线轮55上,另一端部固接于第一滑块52另一端部;支架7通过第一滑块52与第一滑轨51滑动式连接。

升降机构6包括有支杆61、第二滑轨62、第二滑块63、第一电机64、第一轴承座65、第二轴承座66、丝杆67和螺母68,支杆61固接于顶板11底面,第一电机64、第一轴承座65、第一滑轨51和第二轴承座66依次固接于支杆61一侧面;第二滑块63与第二滑轨62滑动式连接;丝杆67一端部与第二轴承座66枢接,另一端部贯穿第一轴承座65与第一电机64输出端传动连接;螺母68与丝杆67枢接,螺母68一侧面通过第二滑块63与第二滑轨62滑动式连接,另一侧面与连接架12固接。

前后移动机构8包括有第三滑轨81、第一电动推杆82、第一楔形块83、第三滑块84、承重框85、第二楔形块86、弹性件87和推动杆88,第三滑轨81固接于连接架12底部;第三滑块84与第三滑轨81滑动式连接,裁剪机构10通过第三滑块84与第三滑轨81滑动式连接;承重框85与第三滑轨81底部固接,承重框85一壁面下部开有通孔89;第一电动推杆82固接于承重框85内一壁面,第一楔形块83与第一电动推杆82输出端传动连接;弹性件87一端部与承重框85内一壁面底部连接,另一端部与第二楔形块86一端部连接;推动杆88一端部与楔形块另一端部连接,另一端部穿过通孔89与裁剪机构10传动连接;第一楔形块83一侧面与第二楔形块86一侧面相接触。

收放机构9包括有第一承重架91、第二电机92、夹板93、转轴94、第三轴承座95和第二承重架96,第一承重架91与第二承重架96固接于支架7两侧,第二电机92固接于第一承重架91一侧面;第三轴承座95固接于第二承重架96一侧面;转轴94一端部与第三轴承座95枢接,另一端部与第二电机92输出端传动连接;夹板93固接于转轴94上。

裁剪机构10包括有保护箱101、第四滑轨102、第四滑块103、齿条104、第二电动推杆105、连接杆106、第三电机107、齿轮108、摆动裁剪刀109和固定裁剪刀1010,保护箱101固接于第三滑块84底部,保护箱101一侧面开有摆动孔1011;固定裁剪刀1010固接于保护箱101外一侧面;第四滑轨102固接于保护箱101内一侧面,第四滑块103与第四滑轨102滑动式连接;齿条104一侧面固接于第四滑块103,一端部与第二电动推杆105输出端传动连接;连接杆106一端部固接于保护框内一侧面,另一端部与第三电机107固接;齿轮108与第三电机107的输出端传动连接,摆动裁剪刀109固接于齿轮108。

弹性件87为弹簧。

侧板4高1.5米。

第一电机64、第二电机92和第三电机107均为伺服电机。

工作原理:当需要使用裁剪装置进行裁剪鞋类帆布时,启动左右移动机构5,左右移动机构5带动支架7向左移动,从而带动收放机构9向左移动,当收放机构9移动到木桌3上方时停止左右移动机构5,木桌3上放置有未裁剪的帆布条,工作人员将未裁剪的帆布条夹在收放机构9上,启动收放机构9,收放机构9旋转,将帆布卷在收放机构9上,启动左右移动机构5,左右移动机构5带动收放机构9移动到裁剪机构10的位置,收放机构9反转,将帆布条放出,启动裁剪机构10对帆布条进行裁剪,当需要裁剪的帆布条宽度太大无法裁剪完全时,启动前后移动机构8前后移动机构8带动裁剪机构10向前或者向后移动,使裁剪机构10能够将宽度较大的帆布条裁剪完全,当裁剪过程中需要裁剪的尺寸不切合时,启动升降机构6,升降机构6带动裁剪机构10上升或下降调节所需要裁剪的尺寸,使裁剪出来的帆布更符合要求,裁剪后的帆布落入收集框2内进行收集。

因为左右移动机构5包括有第一滑轨51、第一滑块52、第一电动绕线轮、第一拉线54、第二电动绕线轮55和第二拉线56,第一滑轨51固接于顶板11底面,第一滑块52与第一滑轨51滑动式连接;第一电动绕线轮与第二电动绕线轮55固接于第一滑轨51两端;第一拉线54一端部绕在第一电动绕线轮上,另一端部固接于第一滑块52一端部;第二拉线56一端部绕在第二电动绕线轮55上,另一端部固接于第一滑块52另一端部;支架7通过第一滑块52与第一滑轨51滑动式连接,当需要移动支架7上的收放机构9时,启动第一电动绕线轮和第二电动绕线轮55,第一电动绕线轮将第一拉线54收线,第二电动绕线轮55将第二拉线56放线,带动第一滑块52沿第一滑轨51向右移动,从而带动支架7向右移动,进而带动收放机构9向右移动,反之,第一电动绕线轮将第一拉线54放线,第二电动绕线轮55将第二拉线56收线,则带动第一滑块52沿第一滑轨51向左移动,从而带动支架7向左移动,进而带动收放机构9向左移动。

因为升降机构6包括有支杆61、第二滑轨62、第二滑块63、第一电机64、第一轴承座65、第二轴承座66、丝杆67和螺母68,支杆61固接于顶板11底面,第一电机64、第一轴承座65、第一滑轨51和第二轴承座66依次固接于支杆61一侧面;第二滑块63与第二滑轨62滑动式连接;丝杆67一端部与第二轴承座66枢接,另一端部贯穿第一轴承座65与第一电机64输出端传动连接;螺母68与丝杆67枢接,螺母68一侧面通过第二滑块63与第二滑轨62滑动式连接,另一侧面与连接架12固接,当需要调节裁剪机构10裁剪帆布的尺寸时,启动第一电机64,第一电机64运转带动丝杆67旋转,从而带动螺母68沿第二滑轨62向上或向下滑动,进而带动连接架12向上或者向下移动,连接架12向上或者向下移动带动前后移动机构8向上或者向下移动,从而带动裁剪机构10向上或者向下移动,使裁剪机构10调节裁剪位置对帆布进行裁剪。

因为前后移动机构8包括有第三滑轨81、第一电动推杆82、第一楔形块83、第三滑块84、承重框85、第二楔形块86、弹性件87和推动杆88,第三滑轨81固接于连接架12底部;第三滑块84与第三滑轨81滑动式连接,裁剪机构10通过第三滑块84与第三滑轨81滑动式连接;承重框85与第三滑轨81底部固接,承重框85一壁面下部开有通孔89;第一电动推杆82固接于承重框85内一壁面,第一楔形块83与第一电动推杆82输出端传动连接;弹性件87一端部与承重框85内一壁面底部连接,另一端部与第二楔形块86一端部连接;推动杆88一端部与楔形块另一端部连接,另一端部穿过通孔89与裁剪机构10传动连接;第一楔形块83一侧面与第二楔形块86一侧面相接触,当需要裁剪机构10无法裁剪宽度较大的帆布条时,启动第一电动推杆82,第一电动推杆82伸长,带动第一楔形块83向下移动,第一楔形块83向下移动带动第二楔形块86向前移动,从而带动推动杆88向前移动,进而带动裁剪机构10向前移动,反之,第一电动推杆82收缩带动第一楔形块83上升,第二楔形块86通过弹性件87的弹力将裁剪机构10向后拉动,使裁剪机构10能够向前或向后移动对宽度较大的帆布条进行裁剪完全。

因为收放机构9包括有第一承重架91、第二电机92、夹板93、转轴94、第三轴承座95和第二承重架96,第一承重架91与第二承重架96固接于支架7两侧,第二电机92固接于第一承重架91一侧面;第三轴承座95固接于第二承重架96一侧面;转轴94一端部与第三轴承座95枢接,另一端部与第二电机92输出端传动连接;夹板93固接于转轴94上,当需要将帆布条收卷时,将帆布条一端通过夹板93夹紧,启动第二电机92,第二电机92反转带动帆布条卷在转轴94上,直到收卷完成,停止第二电机92,当需要进行裁剪时,启动第二电机92,第二电机92正转,将卷在转轴94上的帆布条缓慢放下,放到所需要的长度时停止第二电机92,使裁剪机构10进行裁剪。

因为裁剪机构10包括有保护箱101、第四滑轨102、第四滑块103、齿条104、第二电动推杆105、连接杆106、第三电机107、齿轮108、摆动裁剪刀109和固定裁剪刀1010,保护箱101固接于第三滑块84底部,保护箱101一侧面开有摆动孔1011;固定裁剪刀1010固接于保护箱101外一侧面;第四滑轨102固接于保护箱101内一侧面,第四滑块103与第四滑轨102滑动式连接;齿条104一侧面固接于第四滑块103,一端部与第二电动推杆105输出端传动连接;连接杆106一端部固接于保护框内一侧面,另一端部与第三电机107固接;齿轮108与第三电机107的输出端传动连接,摆动裁剪刀109固接于齿轮108,当需要使用裁剪机构10对帆布条进行裁剪时,启动第二电动推杆105,第二电动推杆105伸长带动齿条104向左移动,从而带动摆动裁剪刀109张开,使帆布条落在固定裁剪刀1010与摆动裁剪刀109之间,若帆布条没有落在固定裁剪刀1010与摆动裁剪刀109之间则通过左右移动机构5进行调节,第二电动推杆105收缩,带动齿条104向右移动,从而带动摆动裁剪刀109收合,固定裁剪刀1010与摆动裁剪刀109接触进行裁剪帆布条,摆动裁剪刀109张开收合以此反复完成裁剪。

本发明的控制方式是通过人工启动和关闭开关来控制,动力元件的接线图与电源的提供属于本领域的公知常识,并且本发明主要用来保护机械装置,所以本发明不再详细解释控制方式和接线布置。

以上所述实施例仅表达了本发明的优选实施方式,其描述较为具体和详细,但并不能因此而理解为对本发明专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本发明构思的前提下,还可以做出若干变形、改进及替代,这些都属于本发明的保护范围。因此,本发明专利的保护范围应以所附权利要求为准。
