一种抗菌除臭型面料分切设备的制作方法

本发明涉及面料分切技术领域，尤其涉及一种抗菌除臭型面料分切设备。

背景技术：

抗菌除臭型的面料是一种比较高档的织状物，在一些高档酒店，和医院里比较常见，厂家生产出来的原始面料是比较宽的，为了得到不同型号，不同宽度的面料，就需要对原始面料进行切割，这里就需要用到面料分切设备。

分切设备是一种常用的设备，特别是在一些制衣厂、造纸厂等地方比较常见，现有的分切设备主要有分切机、滚筒轴、切割刀、滑套、刻度尺等装置组成，其中切割刀主要是用来切割面料，刻度尺主要用来测量面料宽度，通过调节切割刀的位置来得到所需宽度的面料，现有的分切设备主要是靠人力来调节切割刀的位置，这样不仅费时费力，还无法比较精确的得到所需宽度的面料，针对这些缺点，本改进型装置为了解决此问题所设计。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种抗菌除臭型面料分切设备。

为了实现上述目的，本发明采用了如下技术方案：

一种抗菌除臭型面料分切设备，包括顶板，所述顶板的下方沿其长度方向固定对称安装有两组推杆电机，两组所述推杆电机的输出轴铰接有固定板，所述固定板远离推杆电机输出轴的一侧焊接有齿条，两组所述推杆电机之间安装有支撑杆，所述支撑杆之间安装有滑板，所述滑板一侧开设有滑槽，所述滑槽的内部套接有滑块，所述滑块伸出滑槽的一端固定安装有电机，所述电机的输出轴套接有齿轮，且齿轮与齿条啮合传动，所述齿轮远离电机输出轴的一侧安装有固定块，所述固定块的下方设有切割刀，所述顶板的下方远离推杆电机的一侧铰接有第二连接杆，所述第二连接杆远离顶板的一端铰接有第一连接杆，且第一连接杆远离第二连接杆的一端与固定板铰接，所述第一连接杆与第二连接杆之间安装有弹簧。

优选的，所述滑槽的上方设有开口，且开口与滑块相匹配，所述滑块与滑槽紧密配合。

优选的，所述第一连接杆与第二连接杆分别设有限位块，且弹簧的两端分别与限位块连接。

优选的，所述推杆电机和电机分别与外电路电性连接。

优选的，所述切割刀为合金材料制成。

优选的，所述滑板靠近电机的一侧表面设有刻度。

本发明中，与现有的技术相比，本发明中的有益效果是：通过对设备的部分结构进行优化改进，增加了推杆电机、电机、齿轮和齿条等结构，电机带动齿轮转动，可以使切割刀移动的距离很精确，同时还增加了连接杆和弹簧进行配合，推杆电机工作时可以使连接杆带动固定板运动，由此来调节切割刀的摆放，方便切割，该改进型不仅节省使用者的工作时间和体力，使得分切效率提高，还可以提高产品的精度，增强产品的市场竞争力。

附图说明

图1为本发明提出的一种抗菌除臭型面料分切设备的侧视结构示意图；

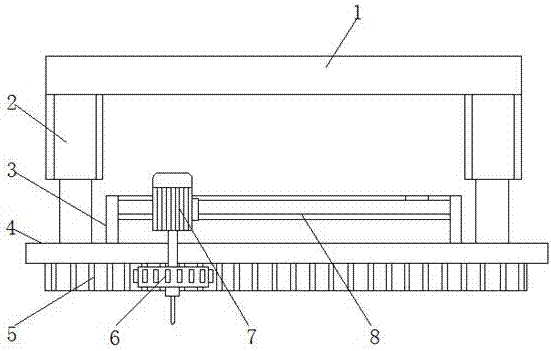

图2为本发明提出的一种抗菌除臭型面料分切设备的正视结构示意图。

图中：1顶板、2推杆电机、3支撑杆、4固定板、5齿条、6齿轮、7电机、8滑槽、9第一连接杆、10弹簧、11第二连接杆、12固定块、13切割刀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种抗菌除臭型面料分切设备，包括顶板1，顶板1的下方沿其长度方向固定对称安装有两组推杆电机2，两组推杆电机2的输出轴铰接有固定板4，固定板4远离推杆电机2输出轴的一侧焊接有齿条5，两组推杆电机2之间安装有支撑杆3，支撑杆3之间安装有滑板，滑板的一侧开设有滑槽8，滑槽8的内部套接有滑块，所述滑块伸出滑槽8的一端固定安装有电机7，电机7的输出轴套接有齿轮6，且齿轮6与齿条5啮合传动，齿轮6远离电机7输出轴的一侧安装有固定块12，固定块12的下方设有切割刀13，顶板1的下方远离推杆电机2的一侧铰接有第二连接杆11，第二连接杆11远离顶板1的一端铰接有第一连接杆9，且第一连接杆9远离第二连接杆11的一端与固定板4铰接，第一连接杆9与第二连接杆11之间安装有弹簧10，推杆电机2工作带动固定板4移动，再通过第一连接杆9和第二连接杆11配合使用，可以调节切割刀13的位置，方便切割，滑槽8的上方设有开口，且开口与滑块相匹配，滑块与滑槽8紧密配合，第一连接杆9与第二连接杆11分别设有限位块，且弹簧10的两端分别与限位块连接，推杆电机2和电机7分别与外电路电性连接，切割刀13为合金材料制成，滑板靠近电机7的一侧表面设有刻度。

设备工作时，首先启动推杆电机2，让推杆电机2将固定板4向上推动，固定板4移动带动第一连接杆9和第二连接杆11活动，固定板4向上移动时，第一连接杆9会挤压固定板4的一端，导致固定板4安装有电机7的一端翘起，分别工作人员对面料卷的调节，安装完面料卷，再由推杆电机2向下推动，使得第一连接杆9向上拉动固定板4，电机7下方的切割刀从而进入切割位置，再启动电机7，电机7工作时带动齿轮6移动，齿轮6在齿条上移动会参照刻度尺来移动相应的距离，由此可以切割相应宽度的面料。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种抗菌除臭型面料分切设备，包括顶板，顶板的下方沿其长度方向固定对称安装有两组推杆电机，两组推杆电机的输出轴铰接有固定板，固定板远离推杆电机输出轴的一侧焊接有齿条，两组推杆电机之间安装有支撑杆，支撑杆之间安装有滑板，所述滑板的一侧开设有滑槽，滑槽的内部套接有滑块，滑块伸出滑槽的一端固定安装有电机，电机的输出轴套接有齿轮，且齿轮与齿条啮合传动，齿轮远离电机输出轴的一侧安装有固定块，固定块的下方设有切割刀，第一连接杆与第二连接杆之间安装有弹簧。本发明通过对装置结构进行改进，不仅节省了工作时间和体力，还提高了分割的效率，同时还提高了产品的精度，有利于产品的市场竞争力。
