一种用于检测土工布未脱针的系统的制作方法

本实用新型涉及土工布生产设备技术领域，尤其涉及一种用于检测土工布未脱针的系统。

背景技术：

土工布又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。土工布具有优秀的过滤、隔离、加固防护作用、抗拉强度高、渗透性好、耐高温、抗冷冻、耐老化、耐腐蚀。能起到很好的过滤、隔离、加筋、防护等功效，是一种应用广泛的土工合成材料。

土工布制作过程中，产品经过针刺以后，需要进一步拉幅热定型，来提高产品的性能。拉幅设备，采用针夹(或其它方式)锁紧布边，进行扩幅热定型，然后产品脱针进入卷绕系统。现在，生产过程中，由于产品有未脱针的情况，这就凸显出产品未脱针检测，尤为重要和关键，产品未脱针会损坏产品和设备。

因此，为了解决上述问题，急需发明一种新的用于检测土工布未脱针的系统。

技术实现要素：

本实用新型的目的在于：提供一种用于检测土工布未脱针的系统，解决土工布生产过程中未脱针的检测问题。

本实用新型提供了下述方案：

一种用于检测土工布未脱针的系统，包括机架，所述机架上设有限位开关，所述限位开关位置对应设置于土工布的针夹的下方，所述限位开关与中央处理器电连接，所述中央处理器分别与输送辊轴电机和报警器电连接。

优选地，所述的用于检测土工布未脱针的系统还包括脱针器，所述脱针器与土工布的针夹位置对应设置。

优选地，所述针夹与链条固定，所述链条与所述输送辊轴电机连接。

优选地，所述限位开关为弹簧尼龙限位开关、旋转摆杆型限位开关中的任一。

优选地，所述脱针器与所述中央处理器电连接。

优选地，所述中央处理器为MCU、PLC中的任一。

本实用新型产生的有益效果：

本实用新型所公开的用于检测土工布未脱针的系统，通过在拉幅设备上，增加两个弹簧尼龙限位开关，来检测产品是否未脱针，如果有未脱针情况，可以及时处理，避免更大的损失，解决了产品未脱针造成设备和产品损坏的技术问题。

附图说明

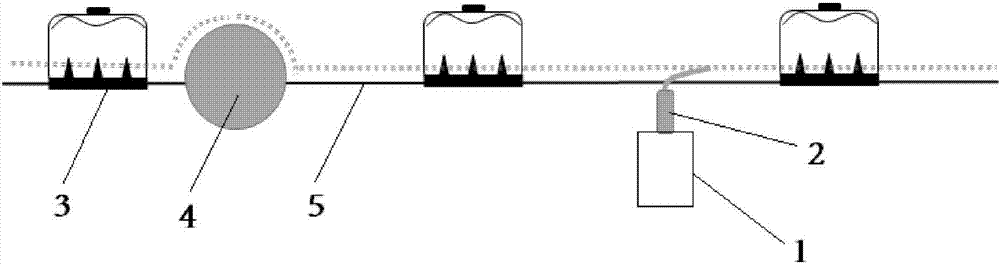

图1为本实用新型的用于检测土工布未脱针的系统脱针状态下的结构示意图；

图2为本实用新型的用于检测土工布未脱针的系统未脱针状态下的结构示意图；

图3为本实用新型的用于检测土工布未脱针的系统的电气控制框图；

图4为本实用新型的用于检测土工布未脱针的方法的流程框图。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参见图1、图2和图3所示，一种用于检测土工布未脱针的系统，包括机架1，所述机架上设有限位开关2，所述限位开关位置对应设置于土工布的针夹3的下方，所述限位开关与中央处理器电连接，所述中央处理器分别与输送辊轴电机和报警器电连接。所述的用于检测土工布未脱针的系统还包括脱针器4，所述脱针器与土工布的针夹位置对应设置。所述针夹与链条5固定，所述链条与所述输送辊轴电机连接。所述脱针器与所述中央处理器电连接。所述限位开关为弹簧尼龙限位开关，所述弹簧尼龙限位开关采用乐清市赛邦电气有限公司生产的TZ-8166弹簧尼龙限位开关，具体实施时，所述限位开关还可以为旋转摆杆型限位开关；所述中央处理器为PLC，具体实施时，所述中央处理器还可以为MCU。

参见图4所示，一种用于检测土工布未脱针的方法，包括：将限位开关位置对应设置于固定土工布的针夹下方，采集所述弹簧尼龙限位开关的开关信号，并将开关信号输送至中央处理器；通过所述中央处理器将开关信号转换为控制信号，并输送至土工布输送辊轴电机和报警器。所述的用于检测土工布未脱针的方法还包括：通过脱针器将固定土工布的针夹进行脱离。所述的用于检测土工布未脱针的方法还包括：通过链条将固定土工布的针夹进行传动。

本实施例中所述的用于检测土工布未脱针的系统，包括限位开关，位置对应设置于固定土工布的针夹下方，用来采集所述弹簧尼龙限位开关的开关信号，并将开关信号输送至中央处理器；所述中央处理器，用来将开关信号转换为控制信号，并输送至土工布输送辊轴电机和报警器。所述的用于检测土工布未脱针的系统还包括：脱针器，用来将固定土工布的针夹进行脱离。所述的用于检测土工布未脱针的系统还包括：链条，用来将固定土工布的针夹进行传动。所述限位开关为弹簧尼龙限位开关，所述弹簧尼龙限位开关采用乐清市赛邦电气有限公司生产的TZ-8166弹簧尼龙限位开关，具体实施时，所述限位开关还可以为旋转摆杆型限位开关；所述中央处理器为PLC，具体实施时，所述中央处理器还可以为MCU。

本实施例中所述用于检测土工布未脱针的系统及方法，通过在拉幅设备上，增加两个弹簧尼龙限位开关，来检测产品是否未脱针，如果有未脱针情况，可以及时处理，避免更大的损失，解决了产品未脱针造成设备和产品损坏的技术问题。
