一种晾衣架的制作方法

本实用新型涉及一种日常生活用品，特别涉及一种晾衣架。

背景技术：

晾衣架是我们每天日常使用的家居用品，成为了我们日常生活的重要组成部分。晾衣架多使用于阳台，目前市场上的晾衣架为横挂式较多，衣服挂上去会遮挡光线，影响屋内的采光度，且悬挂大衣等较长的衣服时衣角容易触地弄脏衣服。

技术实现要素：

【1】要解决的技术问题

本实用新型要解决的技术问题是提供一种可调节高度且能增强屋内阳光的晾衣架。

【2】解决问题的技术方案

本实用新型提供一种晾衣架，包括主体支架、定位板2、保护板3、钢丝4、储藏盒5、转动臂6；所述主体支架由若干结构相同的支架元件1组成，所述支架元件1的本体为长方体，所述支架元件1上开设有第一通孔101、第二通孔102，所述支架元件1的一侧开设有插口104，所述支架元件1的另一侧开设有与所述插口104相对应的插槽103；所述定位板2安装在所述主体支架上端墙面，所述定位板2中间开设有凹槽201，所述凹槽201下端开设有第三通孔202；所述保护板3包括第一保护板301、第二保护板302，所述第一保护板301安装在上端墙面，所述第一保护板301一端连接所述定位板2、另一端延伸至墙角，所述第二保护板302安装在侧壁墙面上，所述第二保护板302的上端连接所述第一保护板301墙角的一端，所述第二保护板302的下端连接储藏盒5，所述储藏盒5转动地连接转动臂6；所述钢丝4一端缠绕所述转动臂6、另一端依次穿过所述保护板3、所述凹槽201、所述第三通孔202后连接至所述第一通孔101。

进一步的，所述第二通孔102、所述第三通孔202、所述第一通孔101的孔径依次减小，所述第一通孔101的孔径大于所述钢丝4的直径。

进一步的，所述第三通孔202与所述第一通孔101的数目相同。

进一步的，所述储藏盒5内装有润滑油。

进一步的，所述钢丝4表面镀锌层。

进一步的，所述锌层的厚度为0.02mm-0.03mm。

进一步的，所述定位板2呈T字型安装在上端墙。

进一步的，所述支架元件1共有六个。

【3】有益效果

本实用新型晾衣架结构简单、使用方便快捷、使用寿命长，可根据衣服长度调节高度，适用于阳台上，可有效的减少阳台的使用面积，增加屋内阳光。

附图说明

图1为本实用新型晾衣架的结构示意图；

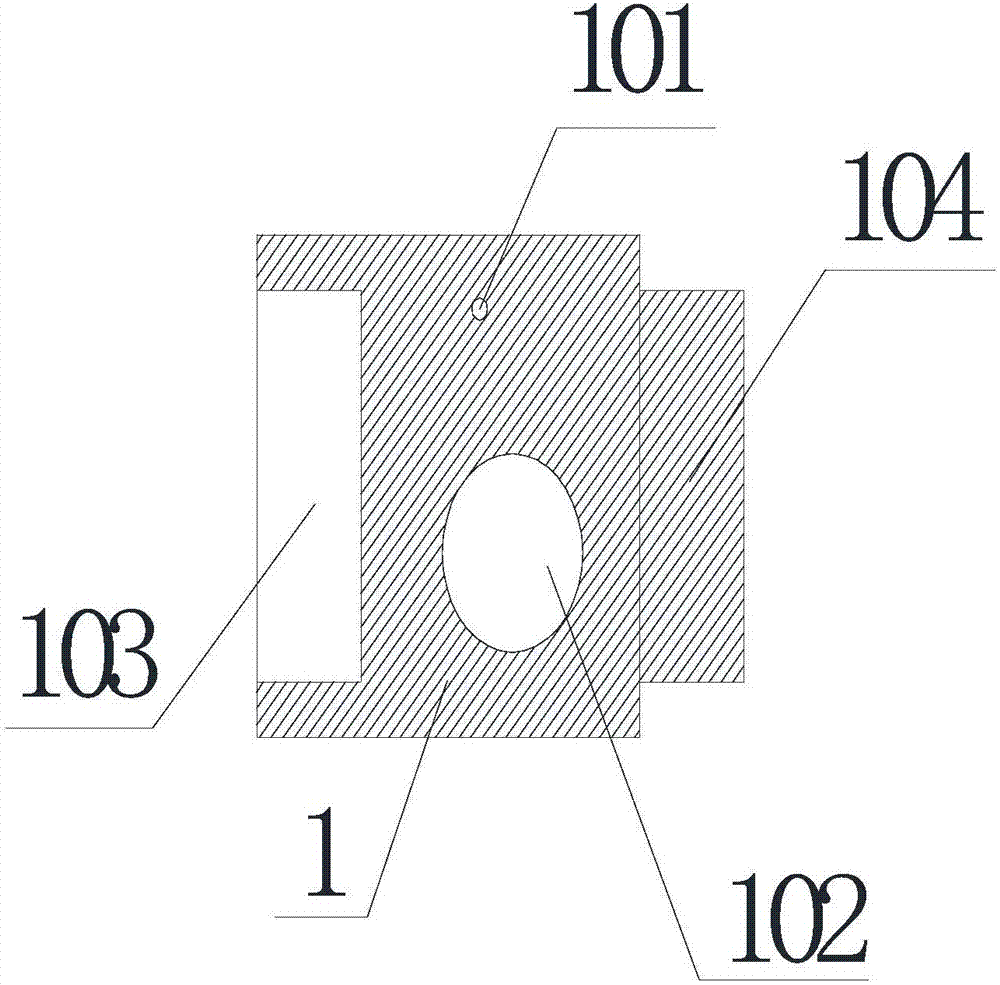

图2为本实用新型晾衣架支架元件的结构示意图；

图3为本实用新型晾衣架保护板安装的结构示意图。

其中：1为支架元件、101为第一通孔、102为第二通孔、103为插槽、104为插口、2为定位板、201为凹槽、202为第三通孔、3为保护板、301为第一保护板、302为第二保护板、4为钢丝、5为储藏盒、6转动臂。

具体实施方式

下面结合附图，详细介绍本实用新型实施例。

参阅图1至3，本实用新型提供一种晾衣架，包括主体支架、定位板2、保护板3、钢丝4、储藏盒5、转动臂6；主体支架由若干结构相同的支架元件1组成，支架元件1的本体为长方体，支架元件1上开设有第一通孔101、第二通孔102，支架元件1的一侧开设有插口104，支架元件1的另一侧开设有与插口104相对应的插槽103；定位板2安装在主体支架上端墙面，定位板2中间开设有凹槽201，凹槽201下端开设有第三通孔202；保护板3包括第一保护板301、第二保护板302，第一保护板301安装在上端墙面，第一保护板301一端连接定位板2、另一端延伸至墙角，第二保护板302安装在侧壁墙面上，第二保护板302的上端连接第一保护板301墙角的一端，第二保护板302的下端连接储藏盒5，储藏盒5转动地连接转动臂6；钢丝4一端缠绕转动臂6、另一端依次穿过保护板3、凹槽201、第三通孔202后连接至所述第一通孔101；为了便于升降，本实施例中第二通孔102、第三通孔202、第一通孔101的孔径依次减小，并且第一通孔101的孔径大于钢丝4的直径；为了增强适用范围，本实施例中第三通孔202与第一通孔101的数目相同；为了防止钢丝4生锈，本实施中在储藏盒5内装有润滑油浸泡钢丝4使其一直处于润滑的状态，并且在钢丝4表面镀有0.02mm(包括端的)-0.03mm(包括端的)锌层，可以有效地防止裸露在外部的钢丝4生锈。

下面结合定位板2呈T字型安装在上端墙与支架元件1共有六个的来详细阐述本实施例，选用六个支架元件1将其组装成主体支架，长度适宜，便于屋内采集更多的阳光。将T字型定位板2安装在阳台的上端面，将T字型定位板2分别对向三面侧壁墙，安装好定位板2后紧接着安装保护板3，此时三面侧壁上都装有保护板3，在三个保护板3下端安装储藏盒5与转动臂6的组件，将钢丝4安装好。使用时首先分别转动转动臂6将主体支架降到适合的高度，将所要晾晒的衣服通过衣服撑挂在第二通孔102内，挂好衣服后分别转动转动臂6调节到合适的晾晒高度。

本实用新型晾衣架结构简单、使用方便快捷、使用寿命长，可根据衣服长度调节高度，适用于阳台上，可有效的减少阳台的使用面积，增加屋内阳光。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
