一种双针机中缝切刀组件的制作方法

本技术涉及双针机，尤其涉及一种双针机中缝切刀组件。

背景技术：

1、双针缝纫机由两支机针组成，缝出的双线并列、互相平行，线迹整齐美观、平整牢固，具有缝纫效率高、双线平行规整美观等优点，因而在纺织及服装行业得到广泛的应用。

2、在双针机缝制过程中，需要将多余的线头剪断，若人工进行剪断会浪费大量的时间，现有剪线装置中，刀具无法灵活移动，对不同工作环境的缝制条件适应性不佳，刀具的移动、复位不具备连续性，使得剪线操作不连贯，不利于工作效率。

技术实现思路

1、本实用新型的目的是提供一种双针机中缝切刀组件。

2、为了实现上述目的，本实用新型的技术方案是：

3、一种双针机中缝切刀组件，包括双针机机体和双针机底座，所述双针机机体固定于双针机底座的上端，所述双针机机体的下端设有压脚杆和针杆，其特征在于，

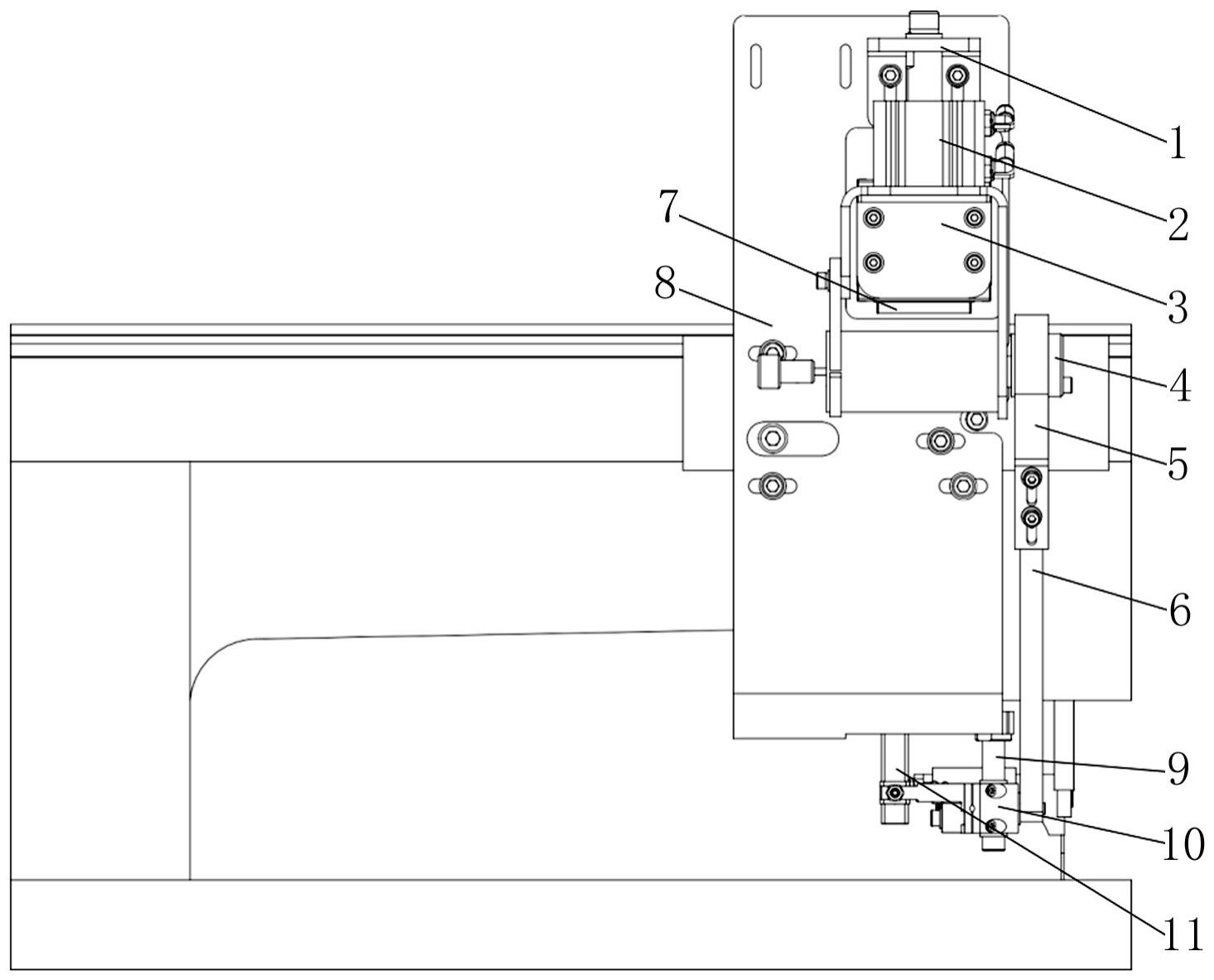

4、所述双针机机体的前侧固定设有连接板，所述连接板的前侧设有直线导轨、抬升气缸和升降装置，所述升降装置由抬升气缸的气缸杆驱动，所述升降装置与直线导轨通过滑块配合连接，所述升降装置的下部与凸轮铰接，所述凸轮为偏心结构，所述凸轮的外侧设有凸轮套，所述凸轮套的下部与连杆固定连接，所述连杆的下端与下滑块铰接，所述连接板的下端向后折弯设有导向板，所述导向板上下贯穿并固定设有第一导向杆，所述下滑块套接于第一导向杆的外侧，所述下滑块的后侧与刀座连接，所述刀座的下端设有切刀，所述切刀位于压脚杆和针杆之间。

5、进一步地，所述下滑块通过刀座连接块与切刀连接。

6、进一步地，所述升降装置包括升降板和外壳体，所述外壳体套接于直线导轨的外侧，所述外壳体的前侧开口，所述升降板固定于外壳体的前侧，所述升降板与直线导轨通过上滑块连接。

7、进一步地，所述抬升气缸的气缸杆与外壳体的上端固定连接。

8、进一步地，所述双针机机体的下端还设有第二导向杆，所述第二导向杆与第一导向杆并行设置，所述下滑块的另一端套接于第二导向杆的外侧。

9、本实用新型切刀安装在双针机针杆及压脚杆中心，通过偏心结构控制切刀的往复运动，由气缸控制切刀的抬升及下降，由导向杆导向，移动路径易控制，可以连贯工作，精准复位，工作效率高，功耗低。

技术特征：

1.一种双针机中缝切刀组件，包括双针机机体和双针机底座，所述双针机机体固定于双针机底座的上端，所述双针机机体的下端设有压脚杆和针杆，其特征在于，

2.根据权利要求1所述的双针机中缝切刀组件，其特征在于，所述下滑块通过刀座连接块与切刀连接。

3.根据权利要求1所述的双针机中缝切刀组件，其特征在于，所述升降装置包括升降板和外壳体，所述外壳体套接于直线导轨的外侧，所述外壳体的前侧开口，所述升降板固定于外壳体的前侧，所述升降板与直线导轨通过上滑块连接。

4.根据权利要求3所述的双针机中缝切刀组件，其特征在于，所述抬升气缸的气缸杆与外壳体的上端固定连接。

5.根据权利要求1所述的双针机中缝切刀组件，其特征在于，所述双针机机体的下端还设有第二导向杆，所述第二导向杆与第一导向杆并行设置，所述下滑块的另一端套接于第二导向杆的外侧。

技术总结
本技术提供一种双针机中缝切刀组件，双针机机体固定于双针机底座的上端，双针机机体设有压脚杆和针杆，双针机机体固定设有连接板，连接板前侧设有直线导轨、抬升气缸和升降装置，升降装置与直线导轨滑块连接，升降装置的下部与偏心凸轮铰接，凸轮设有凸轮套，凸轮套与连杆固定，连杆与下滑块铰接，连接板下端设有导向杆，下滑块套接于导向杆，下滑块与刀座连接，刀座设有切刀，切刀位于压脚杆和针杆之间；本技术切刀安装在双针机针杆及压脚杆中心，通过偏心结构控制切刀的往复运动，由气缸控制切刀的抬升及下降，由导向杆导向，移动路径易控制，可以连贯工作，精准复位，工作效率高，功耗低。

技术研发人员：赵震堂
受保护的技术使用者：上工申贝（集团）股份有限公司
技术研发日：20221216
技术公布日：2024/1/12
