一种缝纫机的放线装置的制作方法

本技术涉及缝纫机，具体为一种缝纫机的放线装置。

背景技术：

1、缝纫机是很多家庭购买过的家用设备，通过缝纫机能够对家里撕裂或者破洞的衣服进行缝补，操作简单方便。

2、传统的缝纫机上设置有放线杆，放线杆为单独的一根金属杆，缝纫所用的线是卷绕在圆线筒上的，圆线筒套设在放线杆上面，一般的圆线筒内径尺寸为1cm左右，圆线筒的内径是微微大于放线杆的外径尺寸，以方便缝纫机在缝纫时拉扯线所需的转动，此种圆线筒所缠绕线属于小缝纫线，但部分家庭在购买线时为了达到更加省钱效果，会购买大缝纫线，大缝纫线的线长是小缝纫线的几倍甚至十几倍，这种较长的线是产生在锥形线筒上的，锥形线筒因线较长，筒体的高度是防线杆的两倍甚至两倍有余，这种锥形线筒的缝纫线套设在放线杆上后再受缝纫机缝纫的拉扯时，会使套筒乱甩，乱甩不仅会导致锥形线筒放线的转动速度发生改变，还容易造成锥形线筒从放线杆上掉落，为此提出一种缝纫机的放线装置。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种缝纫机的放线装置，以解决上述背景技术中提出的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种缝纫机的放线装置，包括缝纫机，所述缝纫机顶部设置有放线杆，所述放线杆两侧外壁均套设有半圆连接筒，所述半圆连接筒靠近放线杆一侧的底端内壁均粘接有双面胶，所述双面胶远离半圆连接筒的一侧分别与放线杆相靠近的一侧粘接，所述半圆连接筒相互远离的一侧均设有外弧形板，所述外弧形板靠近半圆连接筒的一侧侧壁均固定有两个滑筒，所述半圆连接筒靠近滑筒的一侧均固定有内螺纹筒，所述半圆连接筒上滑筒的数量均与外弧形板上内螺纹筒的数量相等，所述滑筒远离外弧形板的一侧均套设在内螺纹筒的外壁。

5、优选的，所述外弧形板顶部至底部之间的距离大于半圆连接筒顶部至底部之间的距离，所述半圆连接筒顶部至底部之间的距离大于放线杆顶部至底部之间的距离。

6、优选的，所述滑筒的内径尺寸分别与内螺纹筒的外径尺寸相匹配，且所述滑筒分别与位置相匹配的内螺纹筒套设滑动。

7、优选的，所述外弧形板远离滑筒的一侧均贯穿开凿有螺栓槽，所述螺栓槽的位置与滑筒的位置相匹配，且所述螺栓槽靠近内螺纹筒的一端均与滑筒的内部相通，所述螺栓槽的内部均插设有调节螺栓，所述调节螺栓分别与外弧形板、滑筒贯穿后插入内螺纹筒的内部，且所述螺栓槽插入调节螺栓插入其内部一端的外壁分别与其内壁螺纹连接。

8、优选的，所述半圆连接筒顶端的外壁均设置有外螺齿，所述半圆连接筒之间的上方设有内螺纹帽，所述半圆连接筒均通过外螺齿与内螺纹帽的内壁螺纹连接。

9、优选的，所述半圆连接筒之间的外壁套设有尺寸相匹配的限位圈。

10、（三）有益效果

11、与现有技术相比，本实用新型提供了一种缝纫机的放线装置，具备以下有益效果：

12、1、外弧形板通过滑筒套设在内螺纹筒上能够与半圆连接筒之间达到初次连接，外弧形板至半圆连接筒之间所形成的外径尺寸会大于放线杆的外径尺寸，通过扩大尺寸来弥补锥形线筒所需的尺寸需求，而外弧形板的高度远远大于放线杆的高度，通过高度的增加来达到锥形线筒的高度所需，而两个半圆连接筒通过双面胶粘接在放线杆的外壁上，方便本装置能够根据需要来与放线杆粘接，不仅安装方便，同时也能够根据使用者对购买的线的线筒是小缝纫线还是大的锥形缝纫线进行使用时的安装，避免锥形线筒在较短的放线杆上在被拉扯时出现掉落以及放线速度不均的问题；

13、2、本装置不仅能够通过滑筒在内螺纹筒外壁的滑动来调节外弧形板和半圆连接筒之间所形成的外径尺寸大小，调节螺栓穿过螺栓槽与内螺纹筒内壁螺纹连接后，通过调节螺栓插入内螺纹筒内的深度能够对外弧形板和半圆连接筒之间调节后的外径尺寸进行限位，使得锥形线筒在转筒时触碰到外弧形板后不会通过滑筒在内螺纹筒上滑动而缩小尺寸，达到了尺寸限定的效果，且半圆连接筒能够通过外螺齿与内螺纹帽螺纹连接，从而达到对半圆连接筒设置在放线杆外壁时进行对半圆连接筒顶端限位的效果，而半圆连接筒之间的底端通过限位圈的套设而达到了二次限位的效果，保证了半圆连接筒能够紧密的通过双面胶而稳定的连接在放线杆的外壁上，起到使用时增加稳定性的效果。

技术特征：

1.一种缝纫机的放线装置，其特征在于：包括缝纫机（1），所述缝纫机（1）顶部设置有放线杆（2），所述放线杆（2）两侧外壁均套设有半圆连接筒（3），所述半圆连接筒（3）靠近放线杆（2）一侧的底端内壁均粘接有双面胶（4），所述双面胶（4）远离半圆连接筒（3）的一侧分别与放线杆（2）相靠近的一侧粘接，所述半圆连接筒（3）相互远离的一侧均设有外弧形板（6），所述外弧形板（6）靠近半圆连接筒（3）的一侧侧壁均固定有两个滑筒（7），所述半圆连接筒（3）靠近滑筒（7）的一侧均固定有内螺纹筒（5），所述半圆连接筒（3）上滑筒（7）的数量均与外弧形板（6）上内螺纹筒（5）的数量相等，所述滑筒（7）远离外弧形板（6）的一侧均套设在内螺纹筒（5）的外壁。

2.根据权利要求1所述的一种缝纫机的放线装置，其特征在于：所述外弧形板（6）顶部至底部之间的距离大于半圆连接筒（3）顶部至底部之间的距离，所述半圆连接筒（3）顶部至底部之间的距离大于放线杆（2）顶部至底部之间的距离。

3.根据权利要求1所述的一种缝纫机的放线装置，其特征在于：所述滑筒（7）的内径尺寸分别与内螺纹筒（5）的外径尺寸相匹配，且所述滑筒（7）分别与位置相匹配的内螺纹筒（5）套设滑动。

4.根据权利要求1所述的一种缝纫机的放线装置，其特征在于：所述外弧形板（6）远离滑筒（7）的一侧均贯穿开凿有螺栓槽（8），所述螺栓槽（8）的位置与滑筒（7）的位置相匹配，且所述螺栓槽（8）靠近内螺纹筒（5）的一端均与滑筒（7）的内部相通，所述螺栓槽（8）的内部均插设有调节螺栓（9），所述调节螺栓（9）分别与外弧形板（6）、滑筒（7）贯穿后插入内螺纹筒（5）的内部，且所述螺栓槽（8）插入调节螺栓（9）插入其内部一端的外壁分别与其内壁螺纹连接。

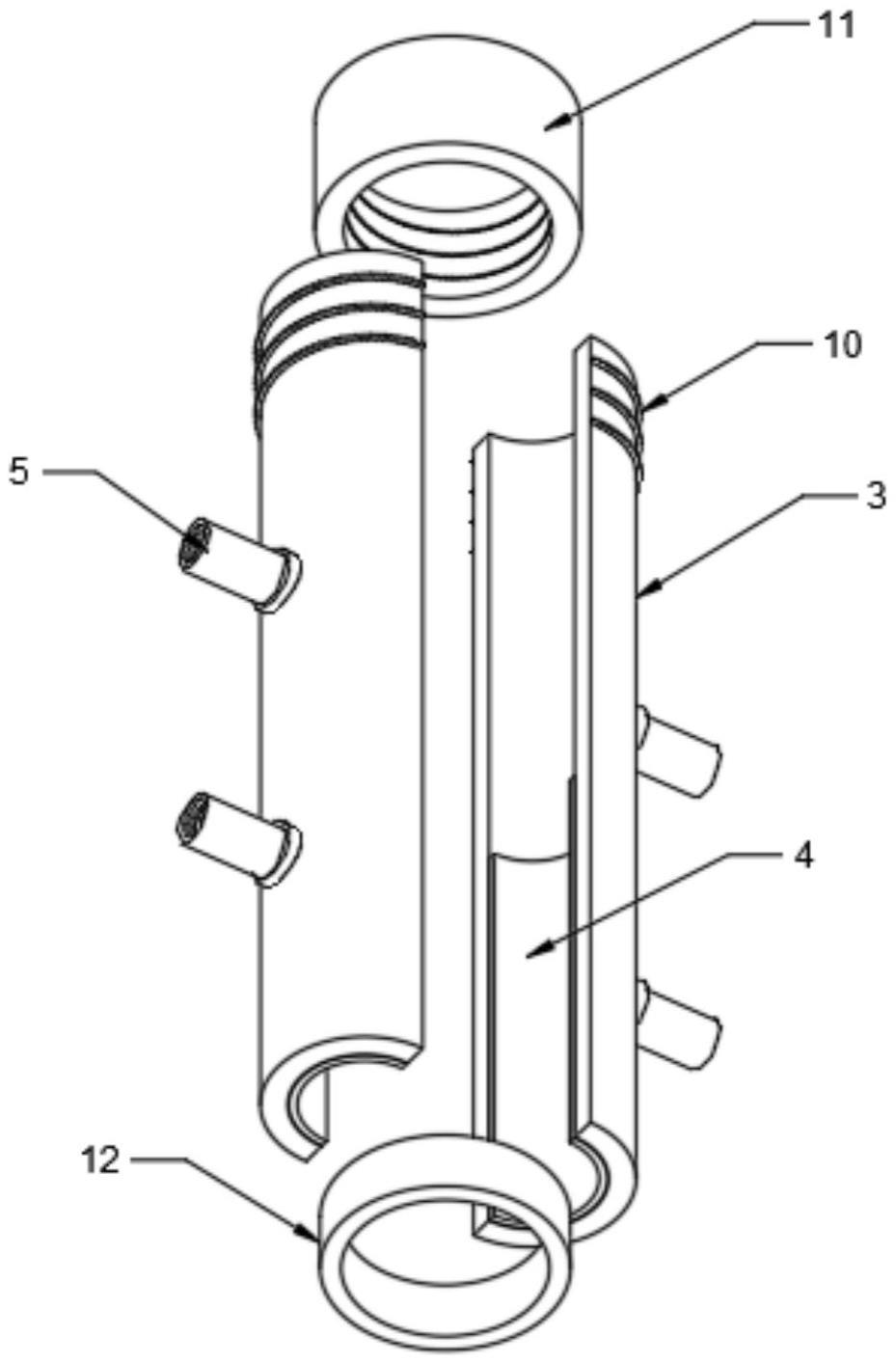

5.根据权利要求1所述的一种缝纫机的放线装置，其特征在于：所述半圆连接筒（3）顶端的外壁均设置有外螺齿（10），所述半圆连接筒（3）之间的上方设有内螺纹帽（11），所述半圆连接筒（3）均通过外螺齿（10）与内螺纹帽（11）的内壁螺纹连接。

6.根据权利要求1所述的一种缝纫机的放线装置，其特征在于：所述半圆连接筒（3）之间的外壁套设有尺寸相匹配的限位圈（12）。

技术总结
本技术公开了一种缝纫机的放线装置，包括缝纫机，所述缝纫机顶部设置有放线杆，外弧形板通过滑筒套设在内螺纹筒上能够与半圆连接筒之间达到初次连接，外弧形板至半圆连接筒之间所形成的外径尺寸会大于放线杆的外径尺寸，通过扩大尺寸来弥补锥形线筒所需的尺寸需求，而外弧形板的高度远远大于放线杆的高度，通过高度的增加来达到锥形线筒的高度所需，而两个半圆连接筒通过双面胶粘接在放线杆的外壁上，方便本装置能够根据需要来与放线杆粘接，不仅安装方便，同时也能够根据使用者对购买的线的线筒是小缝纫线还是大的锥形缝纫线进行使用时的安装，避免锥形线筒在较短的放线杆上在被拉扯时出现掉落以及放线速度不均的问题。

技术研发人员：金勇军
受保护的技术使用者：磐安县鑫联动漫服饰有限公司
技术研发日：20221216
技术公布日：2024/1/12
