一种地毯织造新型上线装置的制作方法

本技术涉及纺织，特别是涉及一种地毯织造新型上线装置。

背景技术：

1、簇绒地毯织机织造速度快、织造效率高，一台高速簇绒地毯织机每小时可织造100米毯子，只有当每台簇绒织机纱架(纱架前后距离9-14米，两排纱架间距0.9-1米)挂满1300-1600个4公斤的筒纱时簇绒机才能开机。目前制约织机产能的主要因素在于纱架上线工作强度大、上线速度慢，当多台织机同时、连续开机时，每台织机用纱量巨大，每一茬纱筒(1300-1600个4公斤的筒纱)用完，就需要换一茬纱筒。使用原有的上线方式(即纱架工将每一个筒纱人工搬运至纱架位置，再挂到纱架上)上一茬线需要6个纱架工2小时，若连续上线，8小时最多可上3.5茬线，上线速度满足不了织机连续开机，严重制约簇绒机的开机效率。

技术实现思路

1、本实用新型的目的在于提供一种地毯织造新型上线装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

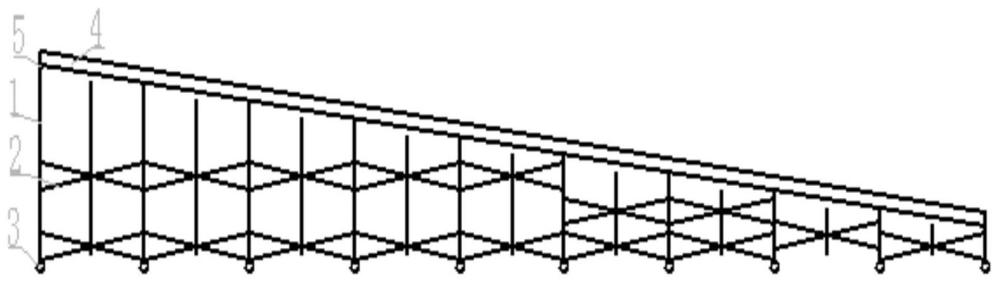

3、一种地毯织造新型上线装置，包括筒纱滑道主体、上线装置伸缩构件、筒纱滑道滚轮、可拆卸的伸缩滑槽和原轴，所述可拆卸的伸缩滑槽通过原轴安装在筒纱滑道主体上，筒纱滑道主体的下方安装有上线装置伸缩构件，上线装置伸缩构件的下方安装有筒纱滑道滚轮。

4、作为本实用新型的进一步技术方案：所述筒纱滑道主体的宽度≤60cm，伸长长度9-14米，高度≤1.5米，坡度5-10度。

5、作为本实用新型的进一步技术方案：所述上线装置伸缩构件通过使用平行四边形原理铰接实现可伸缩。

6、作为本实用新型的进一步技术方案：所述筒纱滑道主体采用铝材质制成。

7、作为本实用新型的进一步技术方案：所述筒纱滑道滚轮带有锁紧机构。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型地毯织造新型上线装置能够减轻地毯织造过程上线工序的劳动强度，提高工作效率，提高织机产能。

技术特征：

1.一种地毯织造新型上线装置，包括筒纱滑道主体、上线装置伸缩构件、筒纱滑道滚轮、可拆卸的伸缩滑槽和原轴，其特征在于，所述可拆卸的伸缩滑槽通过原轴安装在筒纱滑道主体上，筒纱滑道主体的下方安装有上线装置伸缩构件，上线装置伸缩构件的下方安装有筒纱滑道滚轮。

2.根据权利要求1的一种地毯织造新型上线装置，其特征在于，所述筒纱滑道主体的宽度≤60cm，伸长长度9-14米，高度≤1.5米，坡度5-10度。

3.根据权利要求1的一种地毯织造新型上线装置，其特征在于，所述上线装置伸缩构件通过使用平行四边形原理铰接实现可伸缩。

4.根据权利要求1的一种地毯织造新型上线装置，其特征在于，所述筒纱滑道主体采用铝材质制成。

5.根据权利要求1的一种地毯织造新型上线装置，其特征在于，所述筒纱滑道滚轮带有锁紧机构。

技术总结
本技术公开了一种地毯织造新型上线装置，包括筒纱滑道主体、上线装置伸缩构件、筒纱滑道滚轮、可拆卸的伸缩滑槽和原轴，所述可拆卸的伸缩滑槽通过原轴安装在筒纱滑道主体上，筒纱滑道主体的下方安装有上线装置伸缩构件，上线装置伸缩构件的下方安装有筒纱滑道滚轮；本技术地毯织造新型上线装置能够减轻地毯织造过程上线工序的劳动强度，提高工作效率，提高织机产能。

技术研发人员：仲亚红,李洪义,鞠成龙,张大伟,孔斌,刘杰,张萌萌
受保护的技术使用者：威海海马大华地毯有限公司
技术研发日：20230424
技术公布日：2024/1/15
