医院中子照射治疗用建筑物及其照射室的制作方法

技术领域

本发明涉及一种医疗用建筑物，具体涉及医院中子照射治疗用建筑物。

背景技术：

硼中子俘获疗法（BNCT）是一种新型二元靶向恶性肿瘤放射治疗技术，国际上均使用大功率实验研究堆的一条中子束流孔道作为中子源，因为这种中子源都是建造在核技术研究中心或大学内，远离居民区和医院，而且建造成本高，运行维护复杂，非BNCT专用，对病人的施治造成很大的不便和困难。因此，亟需提供一种新型的医院中子照射器以及用于安装该设备并用于照射治疗的建筑物。

技术实现要素：

本发明要解决的技术问题是提供一种对环境无污染且可直接建造在医院的中子照射治疗用建筑物及其照射室。

本发明的技术方案如下：

一种医院中子照射治疗用的照射室，其特征在于，该照射室包括一中子束流通道出口，并且照射室墙体为重混凝土钢筋结构，内衬含硼聚合物。

进一步地，照射室内设有三维激光定位系统，用于患者治疗部位定位。

进一步地，所述三维激光定位系统包括第一激光定位器、第二激光定位器、第三激光定位器和第四激光定位器；其中第一激光定位器位于中子束流通道出口上方；第二激光定位器位于中子束流通道出口对面；第三和第四激光定位器分别位于中子束流通道出口两侧。

进一步地，室内地面设有滑轨，一电动平台可在滑轨上移动，用来运送患者。

进一步地，照射室屏蔽门的开关与反应堆的开/停堆连锁控制。

进一步地，室内设有摄像头以及供患者和医护人员内外通话的设备。

进一步地，该照射室设有医疗监测系统的管路和电缆通道。

本发明还提供一种医院中子照射治疗用建筑物，包括堆芯室、硼分析室以及前述照射室。

进一步地，还包括换气系统，其中从照射室抽走的空气送至外部衰变箱。

进一步地，所述的照射室有两个，对称地设置于堆芯室两侧，并且每个照射室与堆芯室之间分别有中子束流孔道相连。

采用上述技术方案，可以有效防止辐射物泄露，避免对环境造成污染。另外，完善的定位和监控设备为精准有效治疗提供了保障。

附图说明

附图1是本发明医院中子照射治疗用建筑物局部的平面布局图；

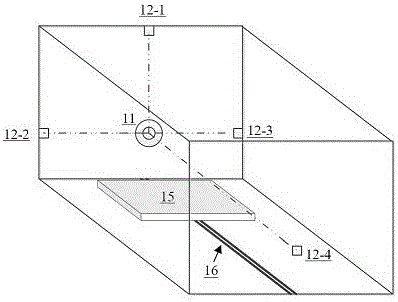

附图2是本发明照射室立体示意图。

图中附图标记，1a/1b-照射室，2-堆芯室，3-硼分析室，4-观察室，11-中子束通道出口，12-1/12-2/12-3/12-4-激光定位器，15-运送平台，16-滑轨。

具体实施方式

如图1所示，医院中子照射治疗用的照射室1a和1b位于建筑物地下一层，布置在堆芯室2两侧，其墙体和屋顶为重混凝土钢筋结构，并且内衬含硼聚合物，例如含硼聚乙烯。照射室1a和1b与堆芯室2之间分别有中子束流孔道相连，其中一个是热中子束流孔道，另一个是超热中子束流孔道。硼分析室3与堆芯室2相邻，其墙体和屋顶为重混凝土钢筋结构，并且内衬含锂聚合物，例如含锂聚乙烯。观察室4与照射室1a、1b和硼分析室3都相邻，并且可通过屏蔽门进入这些房间。

堆芯室2内设有堆芯和水池。所述堆芯室2包括水池壳体以及水池壳体外侧的重混凝土，具体结构参见本申请人在先专利文献CN202650573U公开的“医院中子照射器-I的中子源装置的罐-池式组合结构”。

另外，照射室1a和1b还包括图中没有示出的如下装置和设备：室内设有供患者和医护人员内外通话的设备；室内设有摄像头；室内设有医疗监测系统的管路和电缆通道。

另外，为了保障反应堆运行时的安全性，照射室1a和1b的屏蔽门的开关与反应堆的开/停堆连锁控制。也就是，打开屏蔽门进入照射室时，反应堆处于停堆状态；治疗过程中，反应堆正常运行时，照射室的屏蔽门不能打开；治疗结束，反应堆停堆以后，照射室的屏蔽门才能打开。强制打开屏蔽门会导致反应堆停堆。

为了对病人治疗部位进行精确定位，如图2所示，在所述的照射室内设有三维激光定位系统，其包括四个激光定位器：一个激光定位器12-1位于中子束流通道出口11上方的天花板上，一个激光定位器12-4位于中子束流通道出口11对面，另外两个激光定位器12-2和12-3位于中子束流通道出口11两侧墙壁上。患者在进行中子照射治疗之前，先用CT结合激光定位系统对肿瘤进行定位，并在体表做好三维定位标记。进入照射室后，再通过照射室内的激光定位系统和患者体表的三维定位标记，使得中子束对准肿瘤部位。为了方便移动患者，照射室地面设有滑轨16，运送平台15可通过电机驱动在滑轨16上移动。

另外，建筑物还包括图中没有示出的换气系统，其中从照射室抽走的空气送至外部衰变箱。

另外，建筑物还包括图中没有示出的设在照射室门口的风浴设备。

采用上述技术方案，为中子照射治疗在医院的实施提供了安全保障，可以有效防止辐射物泄露，避免对环境造成污染。

以上所述实施例仅仅是本发明的优选实施方式，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案做出的各种变形和改进，均应落入本发明的权利要求书确定的保护范围内。
