一种建筑工地用高效拆墙装置的制作方法

本发明涉及一种拆墙装置，尤其涉及一种建筑工地用高效拆墙装置。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。

建筑工地，粤语称建筑地盘、施工地盘，简称地盘，错写是地盆。建筑工地安全措施及其重要，一些常识的标志，我们必须应该了如指掌。

墙本意是房屋或园场周围的障壁。

现有的建筑工地用拆墙装置存在拆墙速度慢、拆墙效率低、结构复杂的缺点，因此亟需研发一种拆墙速度快、拆墙效率高、结构简单的建筑工地用高效拆墙装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有的建筑工地用拆墙装置存在拆墙速度慢、拆墙效率低、结构复杂的缺点，本发明要解决的技术问题是提供一种拆墙速度快、拆墙效率高、结构简单的建筑工地用高效拆墙装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种建筑工地用高效拆墙装置，包括有底板、车轮、左架、顶板、安装座、固定座、水泵、第一软管、第二软管、喷头、水箱、第一导杆、第二导杆、支杆、凸轮、电机、第一弹簧、摆动杆、敲块、固定板、第一敲板、第二弹簧、第二敲板、第一导套、移动杆、撞块和推手，底板底部对称设有车轮，底板顶部左侧设有左架，左架左侧中部设有推手，左架顶部设有顶板，底板顶部右侧设有固定板，固定板顶部左右对称设有第一导套，固定板顶部中间设有第二敲板，第二敲板位于两个第一导套之间，第一导套内套有移动杆，移动杆与第一导套配合，移动杆位于第二敲板后方，移动杆左端设有第一敲板，第一敲板与第二敲板之间设有第二弹簧，移动杆右端设有撞块，左架右侧上部设有支杆，支杆右端设有电机，电机前侧设有凸轮，顶板底部从左至右依次设有安装座、固定座和水箱，安装座前侧设有摆动杆，摆动杆右侧设有第一导杆，固定座上第二导杆，第一导杆与第二导杆之间设有第一弹簧，摆动杆右侧下部设有敲块，顶板顶部右侧设有水泵，水泵上分别设有第一软管和第二软管，第一软管穿过水箱，第二软管末端连接有喷头，喷头位于顶板的右下方。

优选地，还包括有橡胶垫，敲块左侧设有橡胶垫，橡胶垫为绝缘胶垫，颜色可为黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫，橡胶垫的厚度为10cm。

优选地，还包括有电动推杆和压板，底板底部对称设有电动推杆，电动推杆底端设有压板，左侧电动推杆与底板底部左侧固定式连接，右侧电动推杆与底板底部右侧固定式连接。

优选地，还包括有滤网，第一软管底端设有滤网，滤网位于水箱内，滤网材料为不锈钢，滤网是由不锈钢线材或板材加工而成的网类制品，滤网宽为5cm，长为10cm。

优选地，还包括有放置箱，左架左侧下部设有放置箱，放置箱位于推手下方，放置箱的材料为不锈钢，放置箱的形状为长方体，放置箱的高为30cm，宽为15cm。

优选地，还包括有第一加强筋，左架右侧上部与顶板底部左侧之间设有第一加强筋，第一加强筋左端与左架右侧上部固定式连接，第一加强筋右端与顶板底部左侧固定式连接。

优选地，还包括有第二加强筋，左架右侧下部与底板底部左侧之间设有第二加强筋，第二加强筋左端与左架右侧上部固定式连接，第二加强筋右端与底板底部左侧固定式连接。

优选地，底板材质为不锈钢，底板材质为不锈钢，表面覆镀锌层，并且，底板形状为长方体，底板的长度为80cm，底板的宽度为40cm，底板的高度为15cm，底板顶部左侧与第二加强筋右端固定式连接。

优选地，第二弹簧材料在碳素钢里是碳含量大于等于0.60%的优质碳素结构钢，例如65Mn、70；在合金钢里是碳含量大于等于0.47%的合金钢，例如60Si2Mn、50CrVA。

工作原理：当需要拆墙时，工人首先将本装置推至撞块正对墙体，然后控制电机转动，电机带动凸轮转动，当凸轮上的凸圆转动至与摆动杆接触时，第一弹簧被压缩，进而带动摆动杆向右摆动，从而带动敲块向右运动，敲块向右击打第一敲板，此时第二弹簧被压缩，进而带动移动杆向右运动，随之带动撞块向右运动，当凸轮上的凸圆转动至离开摆动杆时，在第一弹簧弹力的作用下，带动摆动杆向左摆动，进而带动敲块向左运动，此时，在第二弹簧弹力的作用下，带动移动杆向左运动，随之带动撞块向左运动，如此反复，使得撞块左右运动对墙体不断撞击，达到了拆墙速度快、拆墙效率高的效果，然后控制水泵工作，水箱内的水通过第一软管泵进入第二软管，第二软管内的水流至喷头，从喷头喷洒出，对撞击墙体产生的粉尘清理，当拆墙完成且撞块回到初始位置时，控制电机停止工作，再控制水泵停止工作。

因为还包括有橡胶垫，敲块左侧设有橡胶垫，橡胶垫为绝缘胶垫，颜色可为黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫，橡胶垫的厚度为10cm，使得敲块对敲板撞击时防止磨损。

因为还包括有电动推杆和压板，底板底部对称设有电动推杆，电动推杆底端设有压板，左侧电动推杆与底板底部左侧固定式连接，右侧电动推杆与底板底部右侧固定式连接，控制电动推杆伸长，电动推杆带动压板向下运动，当压板与地面接触时，控制电动推杆停止工作，使得撞块撞击墙体时，增加对地面的摩擦力，起到固定作用。

因为还包括有滤网，第一软管底端设有滤网，滤网位于水箱内，滤网材料为不锈钢，滤网是由不锈钢线材或板材加工而成的网类制品，滤网宽为5cm，长为10cm，可防止颗粒状物质通过第一软管和第二软管泵入喷头时，堵塞第一软管和第二软管，进而可延长本装置的使用寿命。

因为还包括有放置箱，左架左侧下部设有放置箱，放置箱位于推手下方，放置箱的材料为不锈钢，放置箱的形状为长方体，放置箱的高为30cm，宽为15cm，放置箱能够存放小物品，防止物品丢失。

因为还包括有第一加强筋，左架右侧上部与顶板底部左侧之间设有第一加强筋，第一加强筋左端与左架右侧上部固定式连接，第一加强筋右端与顶板底部左侧固定式连接，增加了左架右侧上部与顶板底部左侧结合面的强度，使装置使用寿命更长。

因为还包括有第二加强筋，左架右侧下部与底板底部左侧之间设有第二加强筋，第二加强筋左端与左架右侧上部固定式连接，第二加强筋右端与底板底部左侧固定式连接，增加了左架右侧下部与底板底部左侧结合面的强度，使装置使用寿命更长。

因为底板材质为不锈钢，底板材质为不锈钢，表面覆镀锌层，并且，底板形状为长方体，底板的长度为80cm，底板的宽度为40cm，底板的高度为15cm，底板顶部左侧与第二加强筋右端固定式连接，使得本装置不易腐蚀，提高了本装置的使用寿命。

因为第二弹簧材料在碳素钢里是碳含量大于等于0.60%的优质碳素结构钢，例如65Mn、70；在合金钢里是碳含量大于等于0.47%的合金钢，例如60Si2Mn、50CrVA，达到了载荷量大、减震降噪效果好、工作平稳、共振区间短等优点。

（3）有益效果

本发明达到了拆墙速度快、拆墙效率高、结构简单的效果，本发明结构新颖、实用性强，破碎效果好，在破碎过程中喷洒水，可防止灰尘的扬起，保护工人的身体健康。

附图说明

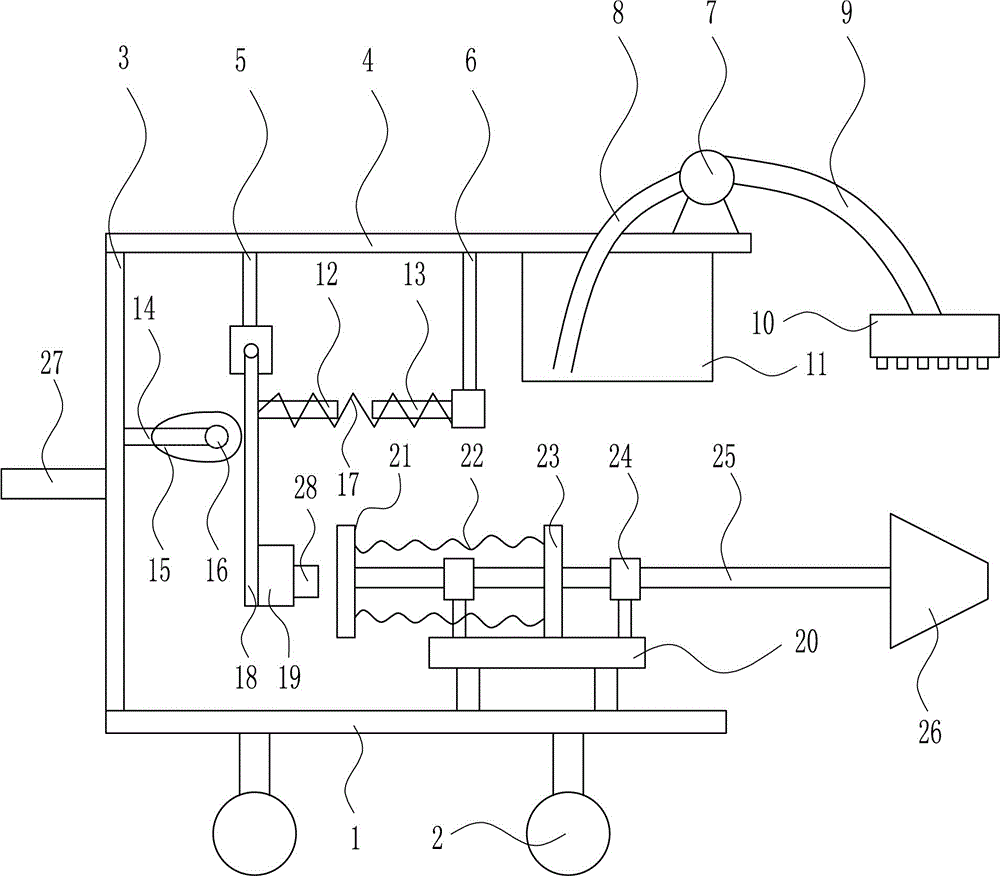

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

图5为本发明的第五种主视结构示意图。

图6为本发明的第六种主视结构示意图。

图7为本发明的第七种主视结构示意图。

附图中的标记为：1-底板，2-车轮，3-左架，4-顶板，5-安装座，6-固定座，7-水泵，8-第一软管，9-第二软管，10-喷头，11-水箱，12-第一导杆，13-第二导杆，14-支杆，15-凸轮，16-电机，17-第一弹簧，18-摆动杆，19-敲块，20-固定板，21-第一敲板，22-第二弹簧，23-第二敲板，24-第一导套，25-移动杆，26-撞块，27-推手，28-橡胶垫，29-电动推杆，30-压板，31-滤网，32-放置箱，33-第一加强筋，34-第二加强筋。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种建筑工地用高效拆墙装置，如图1-7所示，包括有底板1、车轮2、左架3、顶板4、安装座5、固定座6、水泵7、第一软管8、第二软管9、喷头10、水箱11、第一导杆12、第二导杆13、支杆14、凸轮15、电机16、第一弹簧17、摆动杆18、敲块19、固定板20、第一敲板21、第二弹簧22、第二敲板23、第一导套24、移动杆25、撞块26和推手27，底板1底部对称设有车轮2，底板1顶部左侧设有左架3，左架3左侧中部设有推手27，左架3顶部设有顶板4，底板1顶部右侧设有固定板20，固定板20顶部左右对称设有第一导套24，固定板20顶部中间设有第二敲板23，第二敲板23位于两个第一导套24之间，第一导套24内套有移动杆25，移动杆25与第一导套24配合，移动杆25位于第二敲板23后方，移动杆25左端设有第一敲板21，第一敲板21与第二敲板23之间设有第二弹簧22，移动杆25右端设有撞块26，左架3右侧上部设有支杆14，支杆14右端设有电机16，电机16前侧设有凸轮15，顶板4底部从左至右依次设有安装座5、固定座6和水箱11，安装座5前侧设有摆动杆18，摆动杆18右侧设有第一导杆12，固定座6上第二导杆13，第一导杆12与第二导杆13之间设有第一弹簧17，摆动杆18右侧下部设有敲块19，顶板4顶部右侧设有水泵7，水泵7上分别设有第一软管8和第二软管9，第一软管8穿过水箱11，第二软管9末端连接有喷头10，喷头10位于顶板4的右下方。

还包括有橡胶垫28，敲块19左侧设有橡胶垫28，橡胶垫28为绝缘胶垫，颜色可为黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫，橡胶垫28的厚度为10cm。

还包括有电动推杆29和压板30，底板1底部对称设有电动推杆29，电动推杆29底端设有压板30，左侧电动推杆29与底板1底部左侧固定式连接，右侧电动推杆29与底板1底部右侧固定式连接。

还包括有滤网31，第一软管8底端设有滤网31，滤网31位于水箱11内，滤网31材料为不锈钢，滤网31是由不锈钢线材或板材加工而成的网类制品，滤网31宽为5cm，长为10cm。

还包括有放置箱32，左架3左侧下部设有放置箱32，放置箱32位于推手27下方，放置箱32的材料为不锈钢，放置箱32的形状为长方体，放置箱32的高为30cm，宽为15cm。

还包括有第一加强筋33，左架3右侧上部与顶板4底部左侧之间设有第一加强筋33，第一加强筋33左端与左架3右侧上部固定式连接，第一加强筋33右端与顶板4底部左侧固定式连接。

还包括有第二加强筋34，左架3右侧下部与底板1底部左侧之间设有第二加强筋34，第二加强筋34左端与左架3右侧上部固定式连接，第二加强筋34右端与底板1底部左侧固定式连接。

底板1材质为不锈钢，底板1材质为不锈钢，表面覆镀锌层，并且，底板1形状为长方体，底板1的长度为80cm，底板1的宽度为40cm，底板1的高度为15cm，底板1顶部左侧与第二加强筋34右端固定式连接。

第二弹簧22材料在碳素钢里是碳含量大于等于0.60%的优质碳素结构钢，例如65Mn、70；在合金钢里是碳含量大于等于0.47%的合金钢，例如60Si2Mn、50CrVA。

工作原理：当需要拆墙时，工人首先将本装置推至撞块26正对墙体，然后控制电机16转动，电机16带动凸轮15转动，当凸轮15上的凸圆转动至与摆动杆18接触时，第一弹簧17被压缩，进而带动摆动杆18向右摆动，从而带动敲块19向右运动，敲块19向右击打第一敲板21，此时第二弹簧22被压缩，进而带动移动杆25向右运动，随之带动撞块26向右运动，当凸轮15上的凸圆转动至离开摆动杆18时，在第一弹簧17弹力的作用下，带动摆动杆18向左摆动，进而带动敲块19向左运动，此时，在第二弹簧22弹力的作用下，带动移动杆25向左运动，随之带动撞块26向左运动，如此反复，使得撞块26左右运动对墙体不断撞击，达到了拆墙速度快、拆墙效率高的效果，然后控制水泵7工作，水箱11内的水通过第一软管8泵进入第二软管9，第二软管9内的水流至喷头10，从喷头10喷洒出，对撞击墙体产生的粉尘清理，当拆墙完成且撞块26回到初始位置时，控制电机16停止工作，再控制水泵7停止工作。

因为还包括有橡胶垫28，敲块19左侧设有橡胶垫28，橡胶垫28为绝缘胶垫，颜色可为黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫，橡胶垫28的厚度为10cm，使得敲块19对敲板撞击时防止磨损。

因为还包括有电动推杆29和压板30，底板1底部对称设有电动推杆29，电动推杆29底端设有压板30，左侧电动推杆29与底板1底部左侧固定式连接，右侧电动推杆29与底板1底部右侧固定式连接，控制电动推杆29伸长，电动推杆29带动压板30向下运动，当压板30与地面接触时，控制电动推杆29停止工作，使得撞块26撞击墙体时，增加对地面的摩擦力，起到固定作用。

因为还包括有滤网31，第一软管8底端设有滤网31，滤网31位于水箱11内，滤网31材料为不锈钢，滤网31是由不锈钢线材或板材加工而成的网类制品，滤网31宽为5cm，长为10cm，可防止颗粒状物质通过第一软管8和第二软管9泵入喷头10时，堵塞第一软管8和第二软管9，进而可延长本装置的使用寿命。

因为还包括有放置箱32，左架3左侧下部设有放置箱32，放置箱32位于推手27下方，放置箱32的材料为不锈钢，放置箱32的形状为长方体，放置箱32的高为30cm，宽为15cm，放置箱32能够存放小物品，防止物品丢失。

因为还包括有第一加强筋33，左架3右侧上部与顶板4底部左侧之间设有第一加强筋33，第一加强筋33左端与左架3右侧上部固定式连接，第一加强筋33右端与顶板4底部左侧固定式连接，增加了左架3右侧上部与顶板4底部左侧结合面的强度，使装置使用寿命更长。

因为还包括有第二加强筋34，左架3右侧下部与底板1底部左侧之间设有第二加强筋34，第二加强筋34左端与左架3右侧上部固定式连接，第二加强筋34右端与底板1底部左侧固定式连接，增加了左架3右侧下部与底板1底部左侧结合面的强度，使装置使用寿命更长。

因为底板1材质为不锈钢，底板1材质为不锈钢，表面覆镀锌层，并且，底板1形状为长方体，底板1的长度为80cm，底板1的宽度为40cm，底板1的高度为15cm，底板1顶部左侧与第二加强筋34右端固定式连接，使得本装置不易腐蚀，提高了本装置的使用寿命。

因为第二弹簧22材料在碳素钢里是碳含量大于等于0.60%的优质碳素结构钢，例如65Mn、70；在合金钢里是碳含量大于等于0.47%的合金钢，例如60Si2Mn、50CrVA，达到了载荷量大、减震降噪效果好、工作平稳、共振区间短等优点。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
