高安全性电力设施检修登高装置的制作方法

本发明涉及电力设施检修工具技术领域，尤其涉及一种高安全性电力设施检修登高装置。

背景技术：

在电力检修中，尤其是对于变电站的一些电力设施，经常需要对位于较高位置的电器设备、供电线路以及绝缘子等进行检修和清扫，通常施工人员需要借助电工梯进行施工，目前的电工梯基本上都是一些人字形梯子，这些梯子存有很大的缺陷以及安全性不高，在一些检修工作中，需要用到的物料种类以及检修工具很多，一个施工人员不能把全部的所需工具带在身边，这就造成了需要经常上下电工梯的状况，而且一些检修工作，一个施工人员不能完成需要多人合作时，普通的人字梯不能实现，此时则需要使用施工升降机，而施工升降机需要占用较大的空间，在变电站内不好操作，另外，在变电站的检修工作中，变电站内的电力设施很多都处于高度不同的位置，目前现有技术中不存在能同时检修同一片区域内不同高度的电力设备，一般都是使用一个伸缩梯在检修完一个高度的设施后在换到另一个高度。

技术实现要素：

针对上述存在的一般人字梯安全性不高，施工人员不能实现协同工作且不能实现一个小区域内不同高度电力设施的检修的问题，本发明提供了一种高安全性电力设施检修登高装置。

本发明是通过以下技术方案实现的：

一种高安全性电力设施检修登高装置，包括可伸缩梯、栏杆、工作平台、底架、立架、万向轮和支腿，所述的立架垂直固定在底架上，工作平台设置在立架上面，所述的栏杆设置在工作平台较长的边缘处，所述的可伸缩梯安装在工作平台较短边缘一侧，所述的万向轮有四个分别安装在底架下面的四个角上，所述的支腿有四个分别安装在立架与底架的结合处，所述的立架由四个内部安装有电动伸缩杆的立柱以及四个伸缩杆二组成，所述的立柱上端可随着电动伸缩杆伸缩，所述的底架包括横梁，所述的立柱安装在底架的四个角端上部，所述的伸缩杆设置在底架的横梁中段上方；

进一步的，所述的工作平台包括主工作平台和副工作平台，所述的副工作平台包括副工作平台踏板、角形支架和斜支架，所述的角形支架设置在其中两根立柱上段外侧，所述的斜支架设置在两根伸缩杆二上段外侧，所述的副工作平台踏板与主工作平台铰接，副工作平台踏板由角形支架和斜支架共同支撑；

进一步的，所述的主工作平台的较窄一侧边缘处设有伸缩梯安装槽，所述的可伸缩梯包括踏板和梯架，所述的梯架可以伸缩，梯架上端与伸缩梯安装槽铰接配合。

进一步的，所述的可伸缩梯上还设有扶手栏杆和伸缩杆一，所述的扶手栏杆设置在梯架上，所述伸缩杆一有两个，其一端与分别与两个立柱下端铰接，伸缩杆另一端与梯架铰接。

进一步的，所述的可伸缩梯的梯架下端还设有支撑脚，所述的支撑脚包括安装角铁、螺杆、螺母和防滑底座一，所述的安装角铁一个边安装在梯架上，另一边被螺杆贯穿，夹在两个螺母之间，所述的防滑底座一与螺杆固定连接。

进一步的，所述的支腿包括安装座一、气缸、竖杆、直角杆、防滑底座二和安装座二，所述的安装座一设置在立柱下端外边上，所述的安装座二设置在横梁上，所述的气缸为无杆气缸，其一端与安装座一铰接，另一端与立柱铰接，所述立柱垂直固定设置在直角杆上，所述的直角杆一端与安装座二铰接，另一端与防滑底座二连接。

进一步的，所述的栏杆包括平台栏杆一和平台栏杆二，所述的平台栏杆一设置在主工作平台较长一边的边缘上，平台栏杆一的一端与扶手栏杆的一端铰接。

进一步的，所述的平台栏杆二设置在副工作平台踏板上的一侧边缘上。

进一步的，所述的高安全性电力设施检修登高装置还包括备用登高装置，包括备用伸缩梯、栏杆二、工作平台二、底架二、立架二、万向轮二、支腿二和副工作平台二，所述的立架二垂直固定在底架二上，工作平台二设置在立架二上面，所述的栏杆二设置在工作平台二较长的边缘处，所述的备用伸缩梯安装在工作平台二较短边缘一侧，所述的万向轮二有四个分别安装在底架二下面的四个角上，所述的支腿二有四个分别安装在立架二与底架二的结合处，所述的副工作平台二与工作平台二的结构以及安装方式相同，所述的备用伸缩梯与主工作平台二结构与安装方式相同，所述的底架与底架二大小相同并可以固定连接。

进一步的，所述的立架二的长度小于立架的长度，立架二不能伸缩。

进一步的，所述的备用登高装置还包括备用登高梯，所述的备用登高梯在使用时可安装在主工作平台上，与可伸缩梯与主工作平台的安装方式相同。

进一步的，所述的备用登高装置还包括平台栏杆三，所述的平台栏杆三与栏杆二和栏杆固定。

该发明的有益之处是：

1.该电力设施检修登高装置由工作平台、伸缩梯、可伸缩的立柱、栏杆等组成，具体实现了普通登高梯的登高功能，其中立柱由电动伸缩杆带动可以伸缩，实现了登高装置整体的升高与降低，可以适用不同高度电力设施的检修，同时为之配备的可伸缩梯也适应整个登高装置，工作平台分为两个，副工作平台在主工作平台使用空间不足时启用。

2.可伸缩梯上设有的扶手栏杆增加了装置的安全性，而且在不使用时可以使整个可伸缩梯伸缩后紧靠在立柱边上，减小整个登高装置的占用空间。

3.可伸缩梯下方设置的支撑脚可以起到防滑的作用，同时螺母和螺杆可以微调可伸缩梯与地面的接触距离，降低了可伸缩梯在地面上的滑动可能性。

4.设置在底架和立架上的支腿，可以平衡整个装置，不易使装置在工作时发生移动或者晃动。

5.平台上的栏杆也增加了安全性，平台栏杆一和扶手栏杆的铰接配合，使扶手栏杆随着可伸缩梯抬起和放下。

6.平台栏杆二使副工作平台在未启用时与主工作平台保持垂直状态，同时也是副工作平台相当于主工作平台的栏杆的作用，在在启用副工作平台时，平台栏杆二同样起到副工作平台栏杆的作用。

7.备用登高装置不能伸缩，但是可以与登高装置配合和或单独使用，单独使用时适用于电力设施高度较低且不用上升或下降时使用，配合使用时，适用于电力设施检修较为复杂，且电力设施处于不同高度时使用。

8.备用登高梯可以实现在备用登高装置与登高装置之间的联动，实现人员或者物品从备用登高装置到登高装置之间的转换。

9.平台栏杆三同样加强了从备用登高装置到登高装置之间转换时的安全性。

附图说明

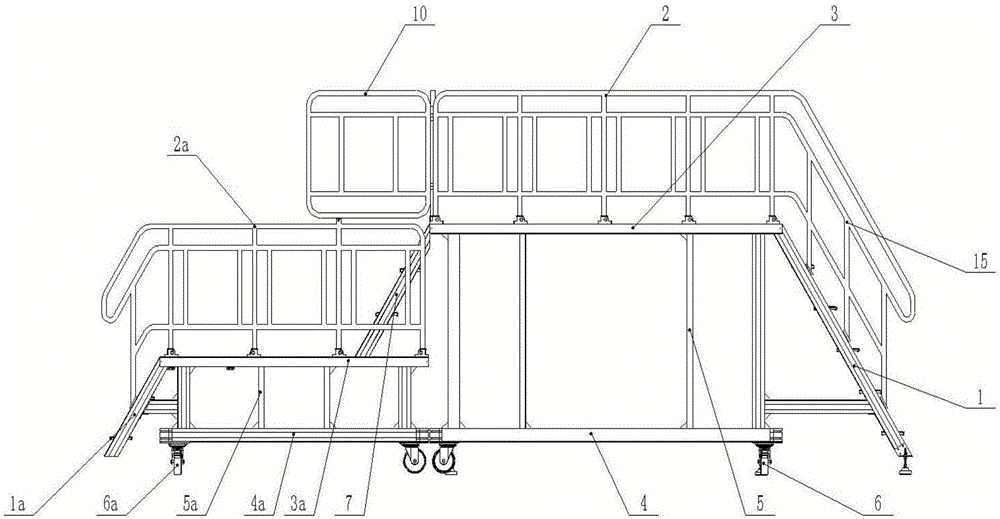

附图1为本发明结构示意图；

附图2为本发明后视图；

附图3为本发明右视图；

附图4为本发明支腿结构示意图；

附图5为本发明支撑脚结构示意图。

图1—5中，1、可伸缩梯，11、踏板，12、梯架，13、支撑脚，14、伸缩杆一，15、扶手栏杆，131、安装角铁，132、螺杆，133、螺母，134、防滑底座一，2、栏杆，21、平台栏杆一，22、平台栏杆二，3、工作平台，31、主工作平台，32、伸缩梯安装槽，4、底架，41、底架纵梁，5、立架，51、立柱，52、伸缩杆二6、万向轮，7、备用登高梯，8、支腿，81、安装座一，82、气缸，83、竖杆，84、直角杆，85、防滑底座二85，86、安装座二，9、副工作平台，91、副工作平台踏板，92、角形支架，93、斜支架，10、平台栏杆三，a、备用登高装置，1a、备用伸缩梯，2a、栏杆二，3a、工作平台二，4a、底架二，5a、立架二，6a、万向轮二，8a、支腿二，9a、副工作平台二。

具体实施方式

为了便于本领域普通技术人员理解和实施本发明，下面结合附图及实施方式对本发明作进一步的详细描述，但本发明的实施方式不限于此。

如附图1—5所示，本发明的第一实施例为：

一种高安全性电力设施检修登高装置，包括可伸缩梯1、栏杆2、工作平台3、底架4、立架5、万向轮6和支腿8，所述的立架5垂直固定在底架4上，工作平台3设置在立架5上面，所述的栏杆2设置在工作平台3较长的边缘处，所述的可伸缩梯1安装在工作平台3较短边缘一侧，所述的万向轮6有四个分别安装在底架4下面的四个角上，所述的支腿8有四个分别安装在立架5与底架4的结合处，所述的立架5由四个内部安装有电动伸缩杆的立柱51以及四个伸缩杆二52组成，所述的立柱51上端可随着电动伸缩杆伸缩，所述的底架4包括横梁41，所述的立柱51安装在底架4的四个角端上部，所述的伸缩杆二52设置在底架4的横梁41中段上方，在使用时，首先将登高装置推到所需检修的电力设施下面，根据电力设施的高度调节立柱51的高度，启动气缸82开关，将支腿8放下，气缸82给予直角杆84一推力，使防滑底座二85与地面接触，从而使整个装置保持平衡，不易移动或翻转；

工作平台3包括主工作平台31和副工作平台9，所述的副工作平台9包括副工作平台踏板91、角形支架92和斜支架93，所述的角形支架92设置在其中两根立柱51上段外侧，所述的斜支架93设置在两根伸缩杆二52上段外侧，所述的副工作平台踏板91与主工作平台31铰接，副工作平台踏板91由角形支架92和斜支架93共同支撑，主工作平台31用来检修人员的站立和检修工具的放置，根据检修设施的工作量和工作空间，决定是否启用副工作平台9，不使副工作平台9时，平台栏杆三10会将副工作平台9保持与主工作平台31垂直，使用副工作平台9时，将副工作平台9放下，角形支架92和斜支架93会给予副工作平台9以支撑力，检修人员可以放心在副工作平台9上工作；

主工作平台31的较窄一侧边缘处设有伸缩梯安装槽32，所述的可伸缩梯1包括踏板11和梯架12，所述的梯架12可以伸缩，梯架12上端与伸缩梯安装槽32铰接配合。

可伸缩梯1上还设有扶手栏杆15和伸缩杆一14，所述的扶手栏杆15设置在梯架12上，所述伸缩杆一14有两个，其一端与分别与两个立柱51下端铰接，伸缩杆另一端与梯架12铰接，当使用时，首先将可伸缩梯1竖向拉伸至所需长度，然后将可伸缩梯1下端沿伸缩杆一14向外端拉伸，使可伸缩梯1与工作平台3保持一定的倾斜角度，方便人员从可伸缩梯1爬至工作平台3。

可伸缩梯1的梯架12下端还设有支撑脚13，所述的支撑脚13包括安装角铁131、螺杆132、螺母133和防滑底座一134，所述的安装角铁131一个边安装在梯架12上，另一边被螺杆132贯穿，夹在两个螺母133之间，所述的防滑底座一134与螺杆132固定连接，将伸缩杆一14拉伸至所需位置后，将支撑脚13固定在地面上，防止可伸缩梯1下端滑动，同时螺母133和螺杆132可以微调可伸缩梯1与地面的接触距离，降低了可伸缩梯1在地面上的滑动可能性。

栏杆2包括平台栏杆一21和平台栏杆二22，所述的平台栏杆一21设置在主工作平台31较长一边的边缘上，平台栏杆一21的一端与扶手栏杆15的一端铰接，平台上的栏杆2也增加了安全性，平台栏杆一21和扶手栏杆15的铰接配合，使扶手栏杆15随着可伸缩梯1抬起和放下。

平台栏杆二22设置在副工作平台踏板91上的一侧边缘上。

第二种实施例：

该实施例实在第一实施例的技术上实施的，一种高安全性电力设施检修登高装置还包括备用登高装置a，包括备用伸缩梯1a、栏杆二2a、工作平台二3a、底架二4a、立架二5a、万向轮二6a、支腿二8a和副工作平台二9a，所述的立架二5a垂直固定在底架二4a上，工作平台二3a设置在立架二5a上面，所述的栏杆二2a设置在工作平台二3a较长的边缘处，所述的备用伸缩梯1a安装在工作平台二3a较短边缘一侧，所述的万向轮二6a有四个分别安装在底架二4a下面的四个角上，所述的支腿二有四个分别安装在立架二5a与底架二4a的结合处，所述的副工作平台二3a与工作平台二3a的结构以及安装方式相同，所述的备用伸缩梯1a与主工作平台二3a结构与安装方式相同，所述的底架4与底架二4a大小相同并可以固定连接，备用登高装置a不能伸缩，但是可以与登高装置配合和或单独使用，单独使用时适用于电力设施高度较低且不用上升或下降时使用，配合使用时，适用于电力设施检修较为复杂，且电力设施处于不同高度时使用。

立架二5a的长度小于立架5的长度，立架二5a不能伸缩。

备用登高装置a还包括备用登高梯7，所述的备用登高梯7在使用时可安装在主工作平台31上，与可伸缩梯1与主工作平台31的安装方式相同，备用登高梯7可以实现在备用登高装置a与登高装置之间的联动，实现人员或者物品从备用登高装置a到登高装置之间的转换。

备用登高装置a还包括平台栏杆三10，所述的平台栏杆三10与栏杆二2a和栏杆固定，平台栏杆三10同样加强了从备用登高装置a到登高装置之间转换时的安全性。

需要说明的是，本发明所涉及的可伸缩梯1、电动伸缩杆均为现有技术，所述的电动伸缩杆可以自锁，电动伸缩杆由蓄电池供电，并且配备控制器开关，另外一般的电动伸缩杆是不能四个同时推举一件物体的，但是可以给电动伸缩杆配上调速器，使四个电动伸缩杆保持同样的速度与行程。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
