一种双层波纹叠加的泡沫混凝土复合彩钢板及加工方法与流程

本发明主要用于建筑工程领域钢结构屋面、墙体使用。

背景技术：

目前在建筑工程领域钢结构屋面或者墙体使用的彩钢板普遍存在强度低，需耗用大量的保温材料且成本高。

技术实现要素：

本发明克服了上述缺点，它强度高，可节省大量的保温材料且成本低；本发明主要由上板（A）、下板（B）、空腔（4）、保温材料（5）、泡沫混凝土（9）组成；上板（A）主要由多个上波纹（1）、多个下波纹（2）、左右两个上接头板（7）组成，上板（A）的多个下波纹（2）有圆弧槽（3），左右两个上接头板（7）有圆弧槽（3）；下板（B）主要由多个上波纹（1）、多个下波纹（2），左右两个下接头板（8）组成，下板（B）的多个上波纹（1）有圆弧槽（3），左右两个下接头板（8）有圆弧槽（3）；上板（A）的下波纹（2）的凹槽内粘附有保温材料（5）；将上板（A）和下板（B）连接后可以形成多个空腔（4）及左右两个封边接头（6），多个空腔（4）有泡沫混凝土（9）；本发明的加工方法是：步骤一，先将彩钢板加工成上板（A）及下板（B）的形状；步骤二，将上板（A）的多个圆弧槽（3）压入下板（B）的多个圆弧槽（3）内；步骤三，用专用工具将上板（A）及下板（B）的圆弧槽（3）压平，上板（A）及下板（B）的连接工作完成；步骤四，在上板（A）的下波纹（2）的凹槽内粘附保温材料（5），在多个空腔（4）内注入泡沫混凝土（9），单块彩钢板制作完成；步骤五，将相邻的单块彩钢板的封边接头（6）用专用工具连接起来就形成大面积的彩钢板了。

附图说明

附图标记说明：A-上板，B-下板，1-上波纹，2-下波纹，3-圆弧槽，4-空腔，5-保温材料，6-封边接头，7-上接头板，8-下接头板，9-泡沫混凝土。

图1是本发明上板（A）的立面剖面示意图。

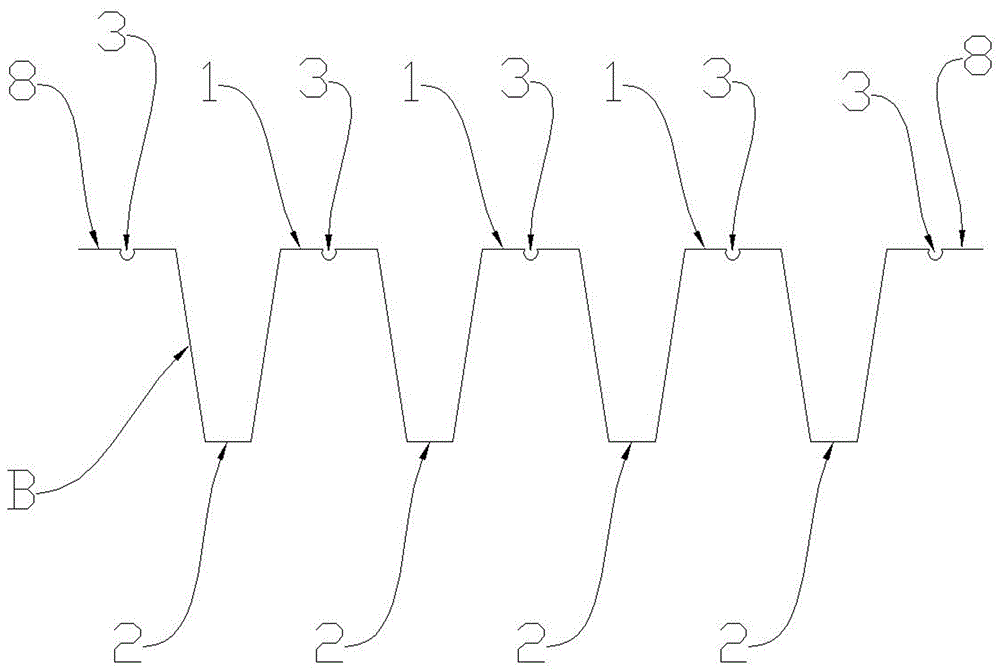

图2是本发明下板（B）的立面剖面示意图。

图3是本发明加工方法步骤一的局部大样示意图。

图4是本发明加工方法步骤二的局部大样示意图。

图5是本发明加工方法步骤三的局部大样示意图。

图6是本发明上板（A）及下板（B）连接完成后的立面剖面图。

图7是本发明的复合彩钢板加工制作完成后的立面剖面图。

具体实施方式

发明内容已详细说明了本发明的具体实施方式，这里不再重复；需说明：上板A和下板B连接后形成多个空腔4，多个空腔4大大增加了彩钢板的刚度和强度，如果在多个空腔4注入泡沫混凝土，将进一步增加彩钢板的整体强度和局部强度，这种局部强度可以防止屋面安装或检修人员将彩钢板局部踩坏；本发明只需将上板A的下波纹2的凹槽内填充保温材料5，即减轻了整个彩钢板的重量又节省了大量的保温材料；泡沫混凝土具有重量轻，具有一定的强度，同时又有保温隔热的功效且价格低廉，本发明采用这种材料作为多个空腔4的填充材料，即增加了彩钢板的强度，特别是增加了彩钢板的局部强度，又达到了保温隔热的效果，且这种材料比常规的保温材料要廉价得多。
