铝天花板吊顶龙骨的制作方法

本发明涉及了一种房屋吊顶装饰的安装固定结构，特别涉及了一种铝天花吊顶龙骨。

背景技术：

现有的天花板吊顶用的龙骨一般采用烤漆铁皮或铝合金材质的T型、槽型结构，其原理为天花板的两端悬挂在T型、槽型等吊顶龙骨的两翼。参见公开号CN 101054832A《集成吊顶的龙骨安装方法及吊顶结构》，其龙骨通过龙骨吊件用螺杆固定在屋顶天花板上，然后再用平面扣板扣接在龙骨下面，从而形成一个完整的吊顶平面；又如公开号CN28210004Y《天花板吊顶龙骨结构》，其通过吊挂件将上层龙骨悬挂起来，然后再通过设置的连接件将下层龙骨与上层龙骨固定到一起，完成天花板吊顶龙骨结构的安装。上述两种结构的吊顶龙骨应用很广泛，但是他们装潢处理后天花板的下平面都低于吊顶龙骨，看不见龙骨的结构，只能依靠天花板上面本身的花纹形成各种装饰样式，效果比较单一。

技术实现要素：

本发明所要解决的技术问题是提供一种装潢效果好、外形美观的铝天花板吊顶龙骨。

为解决上述技术问题，本发明所采用的技术方案是：一种铝天花板吊顶龙骨，其特征在于：包括纵向均匀布置的通过吊杆横向固定在顶板上的上层龙骨、横向均匀布置的纵向卡接在上层龙骨底部的下层龙骨、纵向均匀布置的固定连接在下层龙骨底部的横向龙骨、固定卡设在下层龙骨底面与横向龙骨顶面之间的天花板、纵向设置的纵向龙骨以及卡设在纵向龙骨底部的与其方向相同的装饰龙骨；

所述上层龙骨横截面为矩形，其上部设有沿其长度方向均匀设置的吊孔与固定设置在顶板上的吊杆配合，底部设有沿其长度方向均匀布置的截面形状为倒“T”形的凸块；所述下层龙骨的横截面的上部为与上层龙骨底部倒“T”形凸块相适配的容纳槽，其下部为“n”形，下层龙骨下部“n”形内侧沿着其长度方向设有向内凸起的凸棱；

所述横向龙骨横截面为矩形，横向龙骨沿下层龙骨长度方向均匀设置，所述纵向龙骨设于两横向龙骨之间，并沿着横向龙骨长度方向均匀设置，纵向龙骨与下层龙骨的位置相对应，且在两两横向龙骨之间设置的纵向龙骨的数量与下层龙骨的数量相同，横向龙骨和纵向龙骨构成栅格结构，横向龙骨和纵向龙骨顶面在同一平面上，横向龙骨的底面高于纵向龙骨的底面；

所述天花板为矩形板材，其两侧边上设有向上的“U”形槽，其两侧边的“U”形槽与相邻的两个下层龙骨下部“n”形的相对侧竖向板底部相配合，天花板底面分别与横向龙骨和纵向龙骨顶面相接触；

所述纵向龙骨的横截面为上开口的“凸”形结构，其上部开口处的两外侧边上均沿着其长度方向设有向外凸起的截面为三角形的凸棱，纵向龙骨侧边的底部设有沿其长度方向的内凹的矩形卡槽。

所述装饰龙骨为横截面为“U”形的型材，装饰龙骨的安装方向与纵向龙骨的安装方向相同，装饰龙骨竖向侧边的顶部设有内凹的三角形凸起，三角形凸起与纵向龙骨底部的矩形卡槽相配合，装饰龙骨的数量等于相邻两横向龙骨之间设置的纵向龙骨的数量。

采用上述技术方案所产生的有益效果是：本铝天花板吊顶龙骨通过结构上的改进，将现有龙骨结构的下层龙骨进行结构上的改进，从而固定连接上横向龙骨、纵向龙骨和装饰龙骨，使龙骨突出铝天花板，这样装潢出来后能产生错落有致的镂空感、立体感，外观美观漂亮。

附图说明

图1为本发明结构示意图；

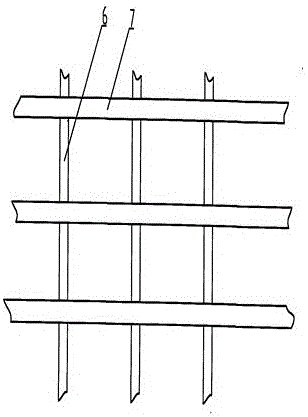

图2为本发明横向龙骨和纵向龙骨位置关系示意图；

1、吊杆；2、吊孔；3、上层龙骨；4、下层龙骨；5、天花板；6、纵向龙骨；7、横向龙骨；8、装饰龙骨。

下面结合附图进一步对本发明进行详细的描述。

具体实施方式

为使本发明的上述目的，特征和有益效果能够更加明显易懂，下面将结合本发明实施例中的附图和具体实施方式，对本发明实施例中的技术方案进行清楚、完整地描述。

如图1和图2所示的一种铝天花板吊顶龙骨，其关键改进在于：包括纵向均匀布置的通过吊杆1横向固定在顶板上的上层龙骨3、横向均匀布置的纵向卡接在上层龙骨3底部的下层龙骨4、纵向均匀布置的固定连接在下层龙骨4底部的横向龙骨7、固定卡设在下层龙骨4与横向龙骨7和纵向龙骨6之间的天花板5、纵向设置的纵向龙骨6以及卡设在纵向龙骨6底部的与其方向相同的装饰龙骨8；

所述上层龙骨3横截面为矩形，其上部设有沿其长度方向均匀设置的吊孔2与固定设置在顶板上的吊杆1配合，底部设有沿其长度方向均匀布置的截面形状为倒“T”形的凸块；所述下层龙骨4的横截面的上部为与上层龙骨3底部倒“T”形凸块相适配的容纳槽，其下部为“n”形，下层龙骨4下部“n”形内侧沿着其长度方向设有向内凸起的凸棱；

所述横向龙骨7横截面为矩形，横向龙骨7沿下层龙骨4长度方向均匀设置，所述纵向龙骨6设于两横向龙骨7之间，并沿着横向龙骨7长度方向均匀设置，纵向龙骨6与下层龙骨4的位置相对应，且在两两横向龙骨7之间设置的纵向龙骨6的数量与下层龙骨4的数量相同，横向龙骨7和纵向龙骨6构成栅格结构，横向龙骨7和纵向龙骨6顶面在同一平面上，横向龙骨7的底面高于纵向龙骨6的底面；

所述天花板5为矩形板材，其两侧边上设有向上的“U”形槽，其两侧边的“U”形槽与相邻的两个下层龙骨4下部“n”形的相对侧竖向板底部相配合，天花板5底面分别与横向龙骨7和纵向龙骨6顶面相接触；

所述纵向龙骨6的横截面为上开口的“凸”形结构，其上部开口处的两外侧边上均沿着其长度方向设有向外凸起的截面为三角形的凸棱，纵向龙骨6侧边的底部设有沿其长度方向的内凹的矩形卡槽。

所述装饰龙骨8为横截面为“U”形的型材，装饰龙骨8的安装方向与纵向龙骨6的安装方向相同，装饰龙骨8竖向侧边的顶部设有内凹的三角形凸起，三角形凸起与纵向龙骨6底部的矩形卡槽相配合，装饰龙骨8的数量等于相邻两横向龙骨7之间设置的纵向龙骨6的数量。

在具体使用过程中，首先按照屋顶的尺寸和天花板尺寸确定上层龙骨、下层龙骨、横向龙骨、天花板及装饰龙骨的尺寸和数量，并下料，然后进行安装，第一步是在屋顶上按照上层龙骨的走向和上层龙骨上吊孔的位置安装吊杆；第二步是将上层龙骨依次通过吊杆固定安装，上层龙骨全部平行设置，并依次按照设计间距布满楼顶；第三步是安装下层龙骨，下层龙骨顶部的容纳槽卡装在上层龙骨底部的倒“T”形凸块上，下层龙骨纵向设置；第四步是安装天花板、横向龙骨和纵向龙骨，横向龙骨固定安装在下层龙骨底部，横向龙骨是通常的，其长度和上层龙骨的长度相当，而纵向龙骨是分段设置的，纵向龙骨的两端分别于相邻横向龙骨的两相对侧面相接触，纵向龙骨设置在下层龙骨的正下方，并与下层龙骨中间肋板下方的扇形凸起向配合卡装，天花板设有“U”形槽的两侧边和相邻纵向龙骨的位置相对应，没有设置“U”形槽的两侧边搭接在横向龙骨顶面上；第五步是安装装饰龙骨，装饰龙骨的横截面为“U”形结构，其宽度和纵向龙骨相当，其作用主要在于安装后其向下突出于天花板的底面，形成立体结构，改善装饰效果。
