一种安全围栏的制作方法

本发明涉及一种安全围栏。

背景技术：

在日常工作中，为避免设备检修时工作人员误入带电间隔，误碰有电设备，作业现场应装设安全围栏，起到安全防护及警示作用。安全围栏一般由支架和围网组成，其应具有支架牢固可靠，安全警示醒目，网状围栏防护有效等特点。

目前各变电站多采用铁墩式底座与铁杆组成安全围栏支架，通过与围网的配合进行现场安措布置。在工作中发现，铁墩式安全围栏支架存在以下一些问题：

1、取用不便：为保证所支撑围栏的稳固性，铁墩的较重，而取用时铁墩底座与铁杆数量需匹配，特别是当取用数量多时需仔细核对数量，取用不便，耗时费力；

2、装拆工作量大：由于底座与支架的分离，装安措需对支架进行组合安装，拆安措需对支架进行拆卸，此外，接口处的锈蚀、铁杆弯曲等因素也为支架的安装与拆卸带来一定的难度；

3、约束性有限：当变电运维人员许可工作后，部分工作人员安全意识淡薄，或会出现移动与跨越围栏等行为，变电运维人员不易及时察觉违章行为并及时予以制止；

4、醒目性差：尤其在夜间，铁墩与支撑杆不够醒目，在有部分夜间工作时的警醒作用较差，不能很好的起到警醒的效果。

技术实现要素：

本发明的目的在于克服现有技术中的不足，提供一种安全围栏，解决现有技术中安全围栏取用、拆装不便、约束性及警示效果不佳的技术问题。

为解决上述技术问题，本发明所采用的技术方案是：一种安全围栏，包括若干围杆组件，相邻围杆组件之间连接有围网，所述围杆组件包括：立杆和设于立杆底端的支撑底座；所述支撑底座包括：支撑爪、辐条、可伸缩地针、导向套和活动套；所述导向套固定于立杆的下端，可伸缩地针贯穿导向套与所述立杆连接；所述活动套设于导向套上方，与所述立杆上下滑动连接；所述支撑爪的上端与活动套铰接，支撑爪的中部与辐条的一端铰接，所述辐条的另一端与导向套铰接。

所述可伸缩地针包括插针和用于插针伸缩控制的握柄，所述立杆的下端设有插针容置腔，所述插针容置腔的侧壁开设有供握柄下上滑行的导向槽。

所述立杆上还设有监控报警装置；所述监控报警装置包括红外对射模块、声光报警模块和为各模块供电的电源模块，相邻立柱上安装的红外对射模块信号连接；当红外对射模块无法接受到相邻立柱上安装的红外对射模块输出的信号时，声光报警模块输出报警。

所述监控报警装置还包括无线传输模块和断电监控模块，所述红外对射模块、断电监控模块通过无线传输模块与远程监控中心信号连接；当红外对射模块无法接受到相邻立柱上安装的红外对射模块输出的信号时或者断电监控模块检测到断电时，相应的红外对射模块或断电监控模块向远程监控中心输出报警信号。

所述立柱的外部包覆有荧光外壳。

所述立杆上还设有用于连接围网的挂钩。

与现有技术相比，本发明所达到的有益效果是：

1、立杆与支撑底座采用一体连接结构，无需组装，随取随用，解决了现有技术中安全围栏取用和拆装不便的技术问题；

2、设置了可伸缩地针，能够根据实际现场需要进行围杆的辅助加固，提高围栏的稳定性能；

3、立杆上增设监控报警装置，能够对非法入侵人员进行警示，提高安全围栏的约束性；

4、设置了无线传输模块，能够实现远程监控，便于工作人员的监督管理；

5、立柱外部包覆荧光外壳，即便在光线欠佳的环境下，仍能起到良好的警示作用。

附图说明

图1是本发明使用状态结构示意图。

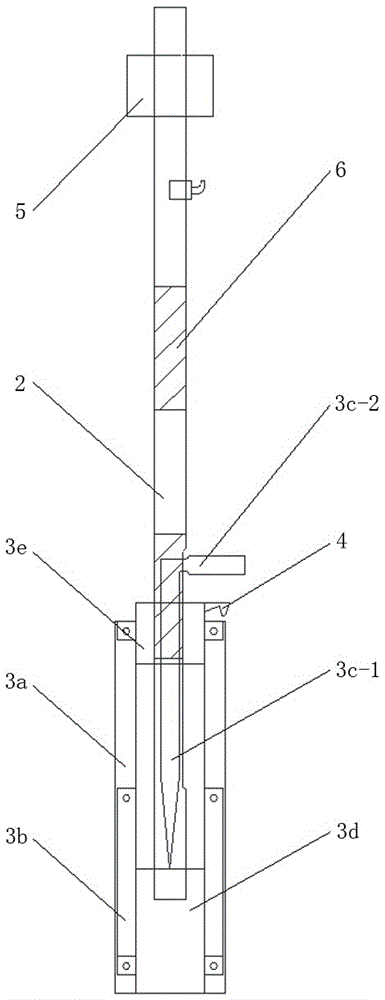

图2是本发明中围杆组件非使用状态结构示意图。

图中：1、围网；2、立柱；3、支撑底座；3a、支撑爪；3b、辐条；3c、可伸缩地针；3c-1、插针；3c-2、握柄；3d、导向套；3e、活动套；4、挂钩；5、监控报警装置；6、荧光外壳。

具体实施方式

下面结合附图对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。

如图1所示，是本发明的使用状态下的结构示意图，包括若干围杆组件，相邻围杆组件之间连接有围网。围杆组件包括：立杆和设于立杆底端的支撑底座。为防止围网脱落，立杆的上下两端分别设置了一个用于连接围网的挂钩。支撑底座包括：支撑爪、辐条、可伸缩地针、导向套和活动套。支撑爪应当不少于三个，围绕立柱呈伞状均匀分布，辐条与支撑爪一一对应设置。可伸缩地针包括：插针和用于插针伸缩控制的握柄。立杆的下端设有插针容置腔，插针容置腔的侧壁开设有供握柄下上滑行的导向槽，插针的上端与握柄连接，插针的下部尖端贯穿导向套竖直向下延伸。导向套套装在立杆的下端，与立杆固定连接，活动套设于导向套上方，与立杆上下滑动连接。支撑爪的上端与活动套铰接，支撑爪的中部与辐条的一端铰接，辐条的另一端与导向套铰接。

立柱的外部还包覆有荧光外壳，以使安全围栏在夜间、大雾等光线较差的环境下同样具有警示作用。

立杆上还设有监控报警装置；监控报警装置包括红外对射模块、声光报警模块和为各模块供电的电源模块，相邻立柱上安装的红外对射模块信号连接；当红外对射模块无法接受到相邻立柱上安装的红外对射模块输出的信号时，声光报警模块输出声光报警。监控报警装置还包括无线传输模块和断电监控模块，红外对射模块、断电监控模块通过无线传输模块与远程监控中心信号连接；当红外对射模块无法接受到相邻立柱上安装的红外对射模块输出的信号时或者断电监控模块检测到断电时，相应的红外对射模块或断电监控模块向远程监控中心输出报警信号。

使用时，将各支撑爪充分展开支撑于地面上，通过握柄控制插针的伸出长度，使插针竖直向下插入地面，用于安全围栏的辅助支撑加固。如图2所示，是本发明中围杆组件非使用状态结构示意图，通过握柄将插针从地面中拔出，然后将各支撑爪向内收拢，活动套沿立柱上移，直至支撑爪与辐条位于一条直线上，即完成了支撑底座的折叠，取用、拆装都极为方便。

本发明具有便携稳固的特点，还可实现远程监控，实时监控现场安全围栏状态，并具有现场反破坏告警功能，应用于变电站的安全防护中，能够保障工作人员的人身安全，保障电网的安全稳定运行。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。
