一种外排水沟的制作方法

本实用新型涉及屋面结构部件，尤其是一种外排水沟。

背景技术：

排水沟又称为天沟，常用于建筑学，是落水系统的组成部分，指屋面排水的沟槽。天沟指建筑物屋面两胯间的下凹部分。屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。天沟多用白铁皮或石棉水泥制成。

技术实现要素：

本实用新型要解决上述现有技术的缺点，提供一种安装便捷、实用简单的外排水沟。

本实用新型解决其技术问题采用的技术方案：这种外排水沟，主要包括本体，本体的两侧为外侧壁和内侧壁，外侧壁的高度低于内侧壁的高度，外侧壁固定在墙面板上端，内侧壁固定在屋面板下部，屋面板的外侧边缘位于本体的凹槽上方，本体位于钢梁上部，钢梁的下部连接固定有钢柱，本体的下部连通有排水管。

所述本体整体呈凹字形，外侧壁和内侧壁的上边缘均向外翻折形成卡槽，墙面板位于外侧壁的卡槽内，内侧壁的卡槽处设有螺丝与屋面板连接固定。

本实用新型有益的效果是：本实用新型结构简单，作为屋面排水系统中的必备构件，可以用来暂时收集雨水，然后通过排水管及时排走，侧壁外低内高的设计，使得当降雨量大时，可以更快得排出水，不至于倒灌至室内。

附图说明

图1是本实用新型装配结构示意图；

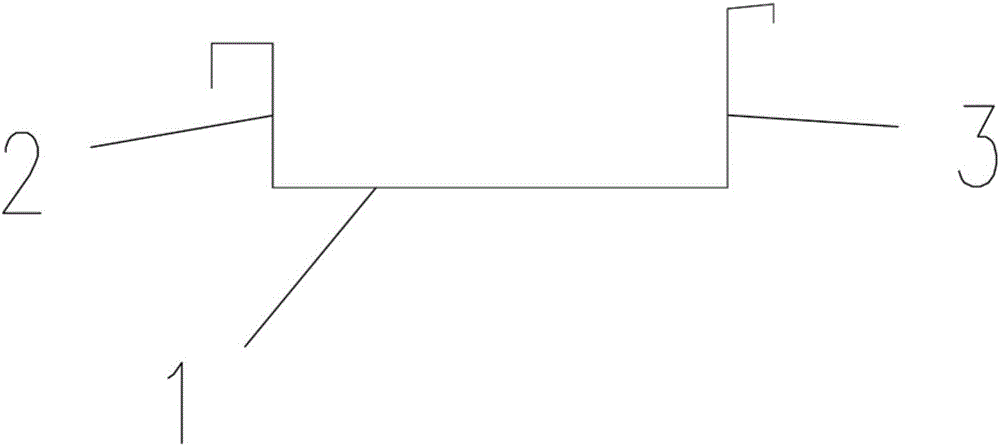

图2是本实用新型结构示意图。

附图标记说明：本体1，外侧壁2，内侧壁3，排水管4，墙面板5，屋面板6，钢梁7，钢柱8。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图所示，这种外排水沟，主要包括本体1，本体1整体呈凹字形，本体1的两侧为外侧壁2和内侧壁3，外侧壁2的高度低于内侧壁3的高度，外侧壁2固定在墙面板5上端，内侧壁3固定在屋面板6下部，屋面板6的外侧边缘位于本体1的凹槽上方，本体1位于钢梁7上部，钢梁7的下部连接固定有钢柱8，本体1的下部连通有排水管4。外侧壁2和内侧壁3的上边缘均向外翻折形成卡槽，墙面板5位于外侧壁2的卡槽内，内侧壁3的卡槽处设有螺丝与屋面板6连接固定。

外低内高的结构形式可以防止雨水溢入室内，让陪睡更具安全有利。

除上述实施例外，本实用新型还可以有其他实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型要求的保护范围。
