一种多功能节能建筑的制作方法

本实用新型涉及节能建筑领域，具体是一种多功能节能建筑。

背景技术：

随着社会的不断发展进步以及在高速发展社会背景下，人们对能源的使用也越来越大，可持续发展社会的要求也被人们关注着。大自然中有很多能源是可以被利用的，比如风能、太阳能以及雨水，这些资源完全是可以通过一定的技术手段转化为我们日常生活所需要的能源，实现建筑本身的能源的自给自足，在一定的程度上实现资源的有效利用，体现节能环保的低碳理念。目前，建筑能源的消耗占总能源消耗的比重越来越大，因此节能建筑的推广是十分必要的，而且是一项有效缓解能源危机的有效措施。

技术实现要素：

本实用新型的目的在于提供一种多功能节能建筑，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能节能建筑，包括主体建筑、变电系统和蓄水池，所述主体建筑内顶部设有新风进风口和排风口，新风进风口和排风口通过管道与风机相连，主体建筑顶部设有隔热层，隔热层的各边沿处设有挡水板，隔热层下方设有顶板，顶板高度最低的边沿正下方设有接水槽，接水槽的出水口与接水管对接，接水管与主体建筑底部的蓄水池相连通，蓄水池的右侧设有水净化装置，隔热层上架设有支撑盘、转动盘和转动座，支撑盘的上端面分别设有风力发电机和太阳能板；所述变电系统通过线路分别与风力发电机和太阳能板相连接。

作为本实用新型进一步的方案：所述隔热层为倒“V”型结构且与楼顶平面之间的夹角不大于10°，隔热层为用具有渗水性的页岩陶粒混凝土铺设而成。

作为本实用新型进一步的方案：所述挡水板上设有排水孔，排水孔距离隔热层的垂直高度比隔热层最高点高出1～2cm。

作为本实用新型进一步的方案：所述转动盘内部设有电机驱动装置。

作为本实用新型进一步的方案：所述顶板为用防水的建筑材料铺设而成，隔热层与顶板之间设有空隙。

与现有技术相比，本实用新型的有益效果是：当有太阳光照射和有风吹时，太阳能板吸收太阳能转化为电能，风力发电机将风能转化为电能，电能通过线路输送到变电系统；下雨时，雨水经隔热层渗入到隔热层与顶板的空隙内并流到接水槽内部，然后进入接水管，隔热层的各边沿设有的挡水板，有效囤积雨水于主体建筑的顶部，多余的雨水经挡水板上的排水孔流入到接水管；收集的雨水经接水管流入到蓄水池，蓄水池内的雨水经沉淀后，蓄水池内上层的清水进入水净化装置，使水质进一步净化处理，净化处理后的雨水经管道进入外部用水系统；主体建筑的内部设有新风进风口和排风口，在风机的作用下，有效调节室内的空气质量。综上，整个装置结构简单合理，功能强大，不仅能有效的将雨水进行收集利用，而且可以将自然界中的风能、太阳能转化为电能，更加体现节能环保的理念。

附图说明

图1为本实用新型的结构示意图。

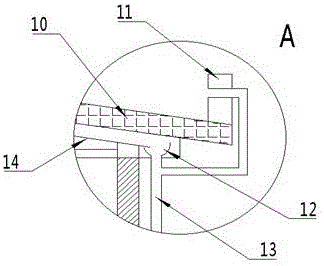

图2为图1中A部分的放大结构示意图。

图3为图1中B部分的放大结构示意图。

图中：1-主体建筑，2-风力发电机，3-太阳能板，4-变电系统，5-风机，6-蓄水池，7-水净化装置，8-新风进风口，9-排风口，10-隔热层，11-挡水板，12-接水槽，13-接水管，14-顶板，15-支撑盘，16-转动盘，17-转动座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型实施例中，一种多功能节能建筑，包括主体建筑1、变电系统4、蓄水池6和接水管13，所述主体建筑1内顶部设有新风进风口8和排风口9，新风进风口8和排风口9通过管道与风机5相连，排风口9处还设有一些逆风阀门，防止空气倒灌；所述主体建筑1顶部设有隔热层10,隔热层10为倒“V”型结构且与楼顶平面之间的夹角不大于10°，隔热层10为用具有渗水性的页岩陶粒混凝土铺设而成；所述隔热层10的各边沿处设有挡水板11；所述挡水板11上设有排水孔，排水孔与接水管13相通，且排水孔距离隔热层10的垂直高度比隔热层10最高点高出1～2cm；所述隔热层10下方设有顶板14,顶板14为用防水的建筑材料铺设而成，隔热层10与顶板14之间设有空隙；所述顶板14高度最低的边沿正下方设有接水槽12；所述接水槽12的出水口与接水管13对接；所述接水管13与主体建筑1底部的蓄水池6相连通；所述蓄水池6的右侧设有水净化装置7，蓄水池6与水净化装置7之间通过管道相连通，水净化装置7的另一侧通过管道与外部用水设备相连接；所述隔热层10上架设有支撑盘15、转动盘16和转动座17；所述转动盘16可转动的连接在转动座17上；所述支撑盘15的下端面与转动盘16的上端面固定，转动盘16内部设有电机驱动装置；所述支撑盘15的上端面分别设有风力发电机2和太阳能板3；所述转动座17的下端面与主体建筑1的顶部固定；所述变电系统4通过线路分别与风力发电机2和太阳能板3相连接。

本实用新型的工作原理是：当有太阳光照射和有风吹时，太阳能板3吸收太阳能转化为电能，风力发电机2将风能转化为电能，电能通过线路输送到变电系统4；下雨时，雨水经隔热层10渗入到隔热层10与顶板14的空隙内并流到接水槽12内部，然后进入接水管13，隔热层10的各边沿设有的挡水板11，有效囤积雨水于主体建筑1的顶部，多余的雨水经挡水板11上的排水孔流入到接水管13；收集的雨水经接水管13流入到蓄水池6，蓄水池6内的雨水经沉淀后，蓄水池6内上层的清水进入水净化装置7，使水质进一步净化处理，净化处理后的雨水经管道进入外部用水系统；主体建筑1的内部设有新风进风口8和排风口9，在风机5的作用下，有效调节室内的空气质量。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
