一种可延展的带护栏多功能户外折叠垫板的制作方法

本发明涉及户外装备领域，具体涉及一种可延展的带护栏多功能户外折叠垫板。

背景技术：

户外帐篷是撑在地上遮蔽风雨﹑日光并供临时居住的棚子。多用帆布做成，连同支撑用的东西，可随时拆下转移。帐篷是以部件的方式携带，到达现场后才加以组装，所以，需要各种部件和工具。野餐垫也是常用的户外装备，用于铺设在户外的地上，可以起到防潮等作用。

但是外出时如果携带多种装备很不方便，设计一种多功能的产品成为了现有技术的研究方向。

技术实现要素：

发明目的：为了克服现有技术中存在的不足，本发明提供一种可延展的带护栏多功能户外折叠垫板，通过将垫板设计成可折叠，且利用太阳能提供电源，解决了现有技术的不足。

技术方案：为实现上述目的，本发明采用的技术方案为：一种可延展的带护栏多功能户外折叠垫板，其特征在于，包括以可折叠的方式依次连接的顶板、收纳板、支撑板和底板；所述收纳板、支撑板和底板为四边形结构；

所述收纳板背部包括一个凹槽，所述凹槽与顶板体积相适配，顶板折叠后嵌入所述凹槽内；顶板一侧设置有固定槽，固定槽两端分别以可旋转的方式固定有一根支撑杆；

所述底板上包括两个支撑杆固定槽，所述支撑杆固定槽位于底板与支撑板连接处的顶角上；

所述收纳板、支撑板和底板为为中空结构，底板内包括可向底板两侧及前侧滑动的网状结构；支撑板和收纳板分别包括可向两侧滑动的网状结构；所述网状结构分别在底板侧壁处、支撑板侧壁处和收纳板侧壁处可与滑动平面呈90°方向固定；

所述顶板为太阳能板；所述底板上设置有电源接口。

进一步的，所述底板和顶板的背部分别包括四个固定脚。

进一步的，固定脚分别位于四边形的四个顶角。

进一步的，所述顶板为四边形结构。

有益效果：本发明提供的一种可延展的带护栏多功能户外折叠垫板，包括四块可折叠的板，折叠后平铺的面积大幅减小，方便携带。撑开后的垫板可以作为野餐垫铺在地上使用，也可以通过支撑杆支撑，起到遮阳作用，此时顶板上的太阳能板可以进行光电转化，为地板上的电源口充电。本发明携带方便、操作简单，方便带孩子出游的保证孩子活动范围安全。

附图说明

图1为本发明支撑状态结构示意图

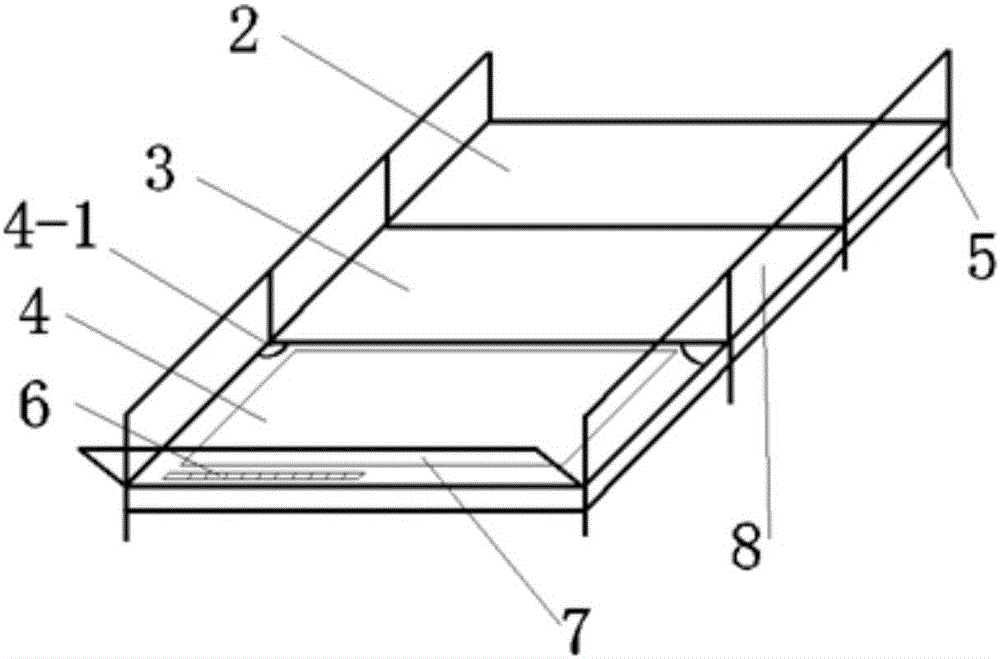

图2为本发明平铺状态结构示意图

具体实施方式

下面结合附图对本发明作更进一步的说明。

如图1和图2所示为一种可延展的带护栏多功能户外折叠垫板，其特征在于，包括以可折叠的方式依次连接的顶板1、收纳板2、支撑板3和底板4；所述收纳板、支撑板和底板为四边形结构；

所述收纳板背部包括一个凹槽，所述凹槽与顶板体积相适配，顶板折叠后嵌入所述凹槽内；顶板一侧设置有固定槽1-1，固定槽两端分别以可旋转的方式固定有一根支撑杆1-2；

所述底板上包括两个支撑杆固定槽4-1，所述支撑杆固定槽位于底板与支撑板连接处的顶角上；

所述收纳板、支撑板和底板为为中空结构，底板内包括可向底板两侧及前侧滑动的网状结构；支撑板和收纳板分别包括可向两侧滑动的网状结构；所述网状结构分别在底板侧壁处、支撑板侧壁处和收纳板侧壁处可与滑动平面呈90°方向固定；底板前侧包括前网状结构7，其余侧壁的均为网状结构8。

所述顶板为太阳能板；所述底板上设置有电源接口6。

所述底板和顶板的背部分别包括四个固定脚5。

所述固定脚分别位于四边形的四个顶角。

所述顶板为四边形结构。

图2的平铺状态下，顶板向收纳板背部折叠，嵌入收纳板背部的槽内，平铺时，固定脚可以嵌入泥土或沙中，起到稳固的作用。支撑状态下，支撑杆从顶板的固定槽中取出，旋转，非旋转端固定在支撑杆固定槽内，将顶板撑起。撑起的顶板上吸收太阳能，转化成电能后，通过电源接口给外部供电，可在户外给手机等充电。使用折叠垫人数较多时，可以将拓展板分别拉开，增加使用面积，供更多的人使用。图1中示意单独底板的两侧网状结构固定的状态，前侧挡板拉伸出来，未垂直固定；图2示意了收纳板、支撑板和底板侧壁的网状结构均拉出固定好。

以上所述仅是本发明的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
