一种猪头劈半机的制作方法

本实用新型涉及一种屠宰设备，具体是一种猪头劈半机。

背景技术：

在牲畜屠宰过程中，尤其是在对猪头进行劈半加工过程中，依然采用传统的人工劈半方式，脱毛并冲过水的猪头表面比较滑，人工扶持比较费力，导致在猪头在劈半过程中劈坏、破坏猪脑的现象发生，不但效率低，并且在扶持过程中扶持人员也易受伤。现有的牲畜劈半机，都是针对牲畜酮体的分割，其劈刀均为线性劈刀，如果对猪头直接劈半，对猪脑损伤较大，并且这种劈半机结构复杂，体积庞大，不适用于猪头劈半，同时现有的牲畜劈半机也无法对猪头实现很好的固定，加之劈半过程中往往会有很多碎肉和血沫飞溅，给工作环境带来了污染。

技术实现要素：

本实用新型的目的在于提供一种猪头劈半机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种猪头劈半机，包括工作台，所述工作台上端中部设有排水口，所述排水口下端设有过滤室，所述过滤室内部下端设有过滤网，所述过滤室下侧设有集水箱，所述工作台上侧左右两端设有夹持装置，所述夹持装置包括第一支撑板、凹槽、第一万向球、连接杆、长杆、转轴、第一卡锥、液压气缸、挡板和第二卡锥，右端的第一支撑板上下两端设有凹槽，上端的凹槽左端设有第一万向球，所述第一万向球左端设有连接杆，所述连接杆左端设有长杆，所述长杆通过转轴与连接杆相连，所述长杆下侧左端设有第一卡锥，下端的凹槽左端设有液压气缸，所述液压气缸左端设有挡板，所述挡板上下两端设有第二卡锥，所述工作台上侧左右两端设有支撑柱，所述支撑柱上侧设有顶板，所述顶板上侧设有液压缸，所述液压缸下端设有活塞杆，所述活塞杆下侧设有刀片，所述活塞杆左右两端设有固定杆，所述固定杆与支撑柱连接处设有滑动套，所述顶板下侧左右两端设有第二万向球，所述第二万向球下侧设有外杆，所述外杆下端设有带有喷头的可伸缩内杆，所述工作台上侧设有 玻璃罩，所述工作台下侧设有第二支撑板，所述第二支撑板下侧设有气囊，所述气囊内部设有减振弹簧，所述气囊下侧设有底座，所述底座内部设有减振垫。

作为本实用新型进一步的方案：所述刀片为V字形结构。

作为本实用新型再进一步的方案：所述固定杆与活塞杆连接处设有固定装置。

与现有技术相比，本实用新型的有益效果是：一种猪头劈半机，包括工作台，工作台上端中部设有排水口，排水口下端设有过滤室，过滤室内部下端设有过滤网，过滤室下侧设有集水箱，通过清水冲洗过后，将冲洗后的污水，进行收集，有效地保护了环境，工作台上侧左右两端设有夹持装置，通过第一卡锥和第二卡锥，有效地限制了猪头的位置，保证劈半过程中，猪头的稳定性，顶板下侧左右两端设有第二万向球，第二万向球下侧设有外杆，外杆下端设有带有喷头的可伸缩内杆，有效地对工作区域进行冲洗，增加了仪器的使用寿命，工作台上侧设有玻璃罩，防止碎肉和血沫飞溅，污染工作台和环境，工作台下侧设有第二支撑板，第二支撑板下侧设有气囊，气囊内部设有减振弹簧，气囊下侧设有底座，底座内部设有减振垫，有效的消除了工作过程中产生的振动，增加了仪器的使用寿命。

附图说明

图1为一种猪头劈半机的结构示意图。

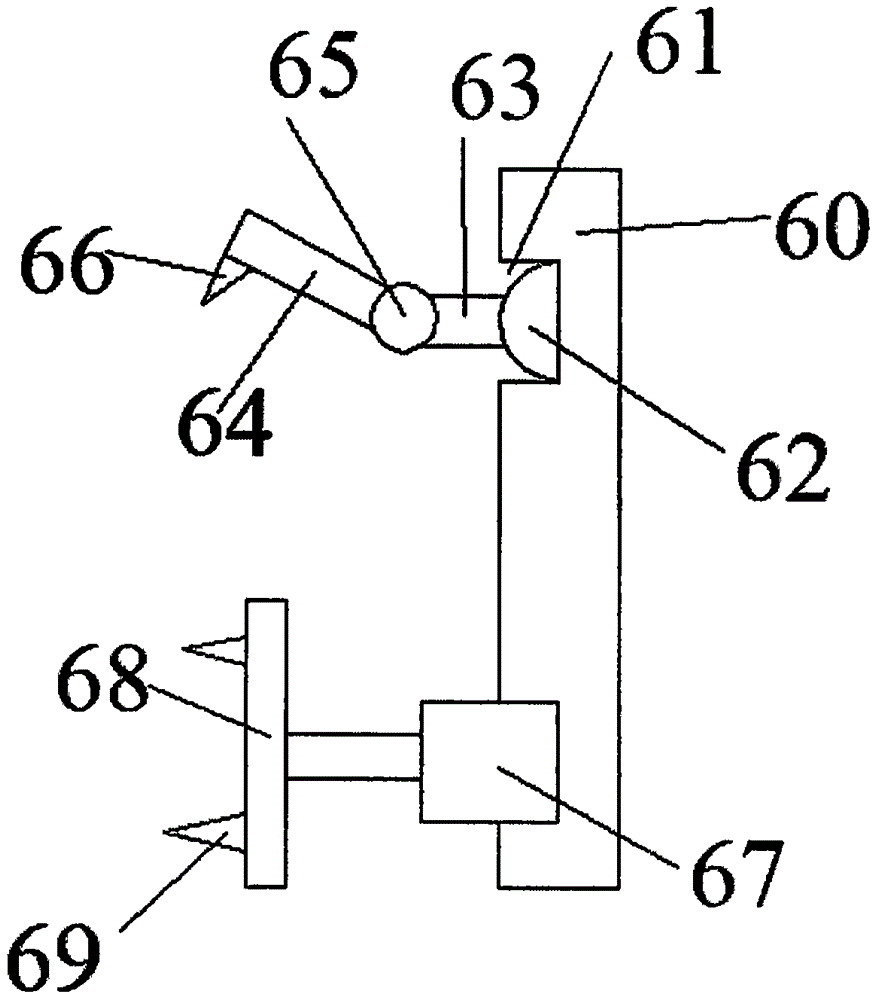

图2为一种猪头劈半机中夹持装置的放大结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型实施例中，一种猪头劈半机，包括工作台1，所述工作台1上端中部设有排水口2，所述排水口2下端设有过滤室3，所述过滤室3内部下端设有过滤网4，所述过滤室3下侧设有集水箱5，通过清水冲洗过后，将冲洗后的污水，进行收集，有效地保护了环境，所述工作台1上侧左右两端设有夹持装置6，所述夹持装 置6包括第一支撑板60、凹槽61、第一万向球62、连接杆63、长杆64、转轴65、第一卡锥66、液压气缸67、挡板68和第二卡锥69，右端的第一支撑板60上下两端设有凹槽61，上端的凹槽61左端设有第一万向球62，所述第一万向球62左端设有连接杆63，所述连接杆63左端设有长杆64，所述长杆64通过转轴65与连接杆63相连，所述长杆64下侧左端设有第一卡锥66，下端的凹槽61左端设有液压气缸67，所述液压气缸67左端设有挡板68，所述挡板68上下两端设有第二卡锥69，通过第一卡锥66和第二卡锥69，有效地限制了猪头的位置，保证劈半过程中，猪头的稳定性，所述工作台1上侧左右两端设有支撑柱7，所述支撑柱7上侧设有顶板8，所述顶板8上侧设有液压缸9，所述液压缸9下端设有活塞杆10，所述活塞杆10下侧设有刀片11，所述刀片11为V字形结构，所述活塞杆10左右两端设有固定杆12，所述固定杆12与活塞杆10连接处设有固定装置，所述固定杆12与支撑柱7连接处设有滑动套13，所述顶板8下侧左右两端设有第二万向球14，所述第二万向球14下侧设有外杆15，所述外杆15下端设有带有喷头的可伸缩内杆16，有效地对工作区域进行冲洗，增加了仪器的使用寿命，所述工作台1上侧设有玻璃罩17，防止碎肉和血沫飞溅，污染工作台和环境，所述工作台1下侧设有第二支撑板18，所述第二支撑板18下侧设有气囊19，所述气囊19内部设有减振弹簧20，所述气囊19下侧设有底座21，所述底座21内部设有减振垫22，有效的消除了工作过程中产生的振动，增加了仪器的使用寿命。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将 说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
