A级防火膜的安装固定结构的制作方法

本实用新型涉及建材领域，具体涉及建筑物中的A级防火膜的安装固定结构。

背景技术：

A级防火膜是由特殊高强度复合材料制成，它的出现解决了以往格栅式灯具直接光源以及塑料格栅天花不防火的问题，具有优异的光源扩散性能，可创出柔和的空间环境，尤其是达到了国际及国内认可的A级不燃防火性能，这对于各种形式场馆的安全应用起到了广泛推广的作用。

A级防火膜使具有耐候性、耐热性、耐低温性、耐化学药品性，而且具有独特的不粘性和低磨擦性树脂涂层与玻璃纤维布结合的一种全新的照明罩，无定向性光源，具有优异的光线扩散性能。解决了以往栅式照明灯具的直接光源以及塑料格栅不防火的问题。A级防火膜采用的玻璃纤维除保持玻璃所具有的透明性、耐药品性、绝缘性和不燃性的前提下，通过纤维化，进一步增加了柔韧性，可获得很高的强度和优异的加工性能，其具有优质的防火性和耐候性，透射出来的光线接近于自然光源，可演绎出柔和舒适的光感空间。

但是目前现有的A级防火膜的安装结构存在以下问题：首先大多数扣边条采用PVC材质，而PVC材质使用时间久了会根据温度的变化热胀冷缩，对膜无法起到良好的固定作用，A级防火膜会反弹和产生褶皱，无法实现良好的投光效果，需要经常进行更换；另外由于A级防火膜具有玻璃纤维材质，质地比较脆，十分容易损坏，并且无法弯折，目前现有技术通过是插PVC扣边条固定膜材，一般情况下拆卸维护三次左右膜材和PVC扣边条损坏，需要全部重新更换，不仅固定效果不良，而且浪费材料。

有鉴于此，特提出本实用新型。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。

为此，本实用新型提供了一种具有多格内胆的电饭煲，具体技术方案如下：

本实用新型提供了一种A级防火膜的安装固定结构，其包括主体框架、龙骨、U型压条及收口条，所述U型压条材质为铝合金，所述主体框架上安装有光源，所述龙骨通过第一连接件安装在所述主体框架的侧壁上，所述龙骨设有一压条槽，所述U型压条与所述压条槽大小形状相适配并置于所述压条槽内，所述压条槽与U型压条之间夹设有A级防火膜，所述U型压条通过第二连接件与所述龙骨相连接；所述收口条安装在所述龙骨底部，所述收口条将所述压条槽下端开放的区域闭合，所述收口条与所述龙骨卡接。

根据本实用新型提供的A级防火膜的安装固定结构，使用铝合金U型压条，铝合金结构性能更加稳定，固定效果更好，避免了PVC材质使用时间久了会根据温度的变化热胀冷缩，另外通过连接件实现龙骨与主体框架的连接、U型压条与龙骨之间的连接，进一步提高安装稳定性。

另外，本实用新型提供的多格电饭煲内胆及电饭煲还具有以下附加技术特征：

根据本实用新型的一个示例，所述龙骨剖面状为h型，其具有上边、第一下边和第二下边，所述上边与所述主体框架相连接，所述第一下边沿其长度方向设置有多个凸起；所述收口条剖面状为F型，所述收口条上部形成的缺口内壁沿其长度方向上设有与所述凸起相卡合的凹槽。

根据本实用新型的一个示例，所述龙骨包括与主体框架相连接的顶边、及下部的三条底边，所述底边中至少一个沿其长度方向设置有至少一个凸起，所述收口条设置有一缺口，所述缺口内壁沿其长度方向上设有与所述凸起相卡合的连接槽。

根据本实用新型的一个示例，所述凸起数量为2-4个。

根据本实用新型的一个示例，所述第一连接件为自攻螺钉，所述龙骨上设有供所述自动螺钉穿过的通孔，所述主体框架上设有与所述自攻螺钉相适配的内螺纹。

根据本实用新型的一个示例，所述第二连接件为自攻螺钉，所述龙骨上和U型压条的连接端面均设有设有供所述自动螺钉穿过的通孔。

根据本实用新型的一个示例，所述龙骨材质为铝合金。

根据本实用新型的一个示例，所述A级防火膜包括依次设置的第一树脂涂层、防火纤维层及第二树脂涂层。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

图1为本实用新型实施例A级防火膜的安装固定结构的安装示意图；

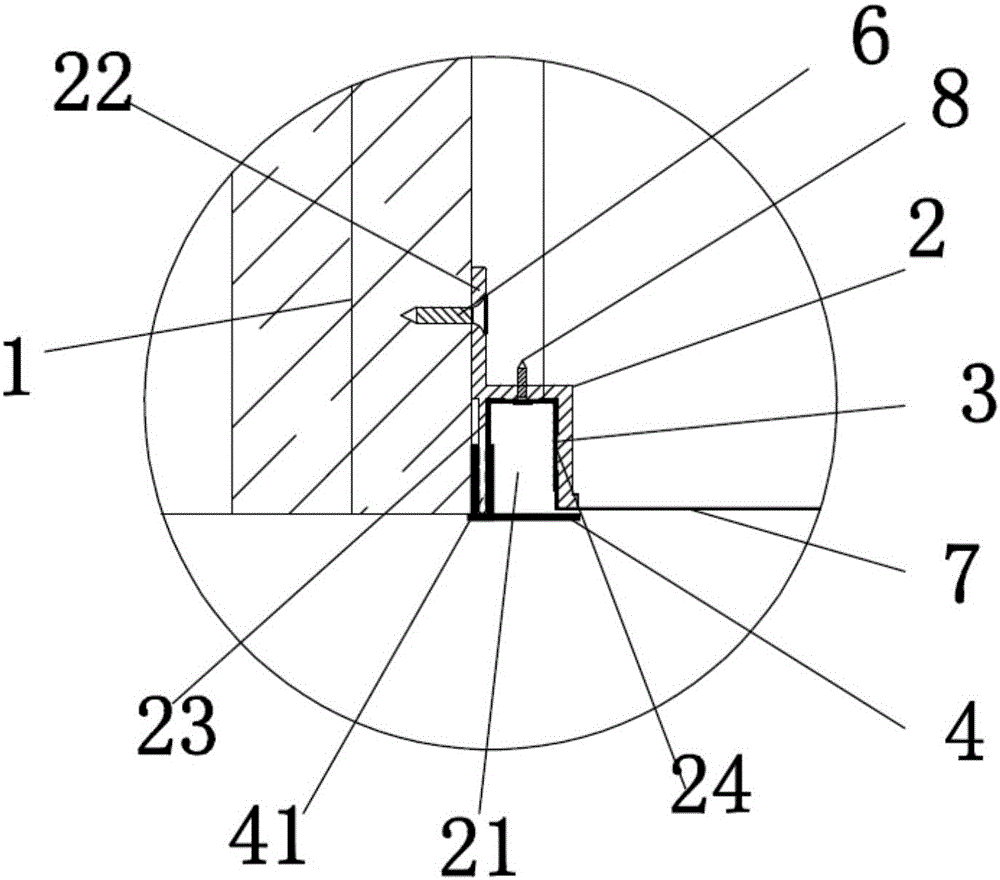

图2为本实用新型实施例A级防火膜的安装固定结构的A部放大图；

图3为本实用新型实施例A级防火膜的安装固定结构的示意图。

图中：1、主体框架；2、龙骨；21、压条槽；22、上边；23、第一下边；24、第二下边；3、U型压条；4、收口条；41、缺口；5、光源；6、第一连接件；7、A级防火膜；8、第二连接件。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

下面参考附图来详细描述根据本实用新型的A级防火膜的安装固定结构。

结合附图1-3所示，本实施例提供了一种A级防火膜的安装固定结构，其包括主体框架1、龙骨2、U型压条3及收口条4，主体框架1即安装有光源的支撑或者其他建筑结构，其材质可以为铝合金或其他合金，U型压条3材质为铝合金，主体框架1上安装有光源5，光源可以是照明灯，龙骨2通过第一连接件6安装在主体框架的侧壁上，龙骨2设有一压条槽21，U型压条3与压条槽21大小形状相适配并置于压条槽内，压条槽21与U型压条3之间夹设有A级防火膜7，即通过第一连接件6、U型压条及压条槽21实现A级防火膜7在龙骨上的固定；另外U型压条3通过第二连接件8与龙骨2相连接；收口条4安装在龙骨2底部，收口条4将压条槽下端开放的区域闭合，收口条4与龙骨2卡接。

有利的，在本实施例中，第一连接件6、第二连接件8均为自攻螺钉，自攻螺钉多用于薄的金属板(钢板、锯板等)之间的连接。连接时，先对被连接件 制出螺纹底孔，再将自攻螺钉拧入被连接件的螺纹底孔中。由于自攻螺钉的螺纹表面具有较高的硬度，可在被连接件的螺纹底孔中攻出内螺纹，从而形成连接。更具体的，龙骨2上设有供自动螺钉穿过的通孔，主体框架1上设有与自攻螺钉相适配的内螺纹。龙骨2上和U型压条3的连接端面均设有设有供自动螺钉穿过的通孔。以上的通孔均由自攻螺钉在安装时攻出。

如图1所示，在本实施例中，龙骨2剖面状类似于h型，其具有上边22、第一下边23和第二下边24，该上、下均指示h的上下部分，上边22与主体框架1相连接，第一下边沿其长度方向设置有多个凸起；收口条4剖面状为F型，收口条4上部形成的缺口内壁沿其长度方向上设有与凸起相卡合的凹槽，即F型收口条4上部的缺口41正好与h型龙骨的上边22相卡合，不仅利于拆卸而且结构稳定，利用收口条的弹性应力完成紧固。当然，龙骨2也可以为图3中所示，其包括主体框架1相连接的顶边、及下部的三条底边，底边中至少一个沿其长度方向设置有至少一个凸起，收口条4设置有一缺口，缺口内壁沿其长度方向上设有与凸起相卡合的连接槽。优选的，凸起数量为2-4个，不仅利于加工，而且可以起到良好的固定效果。

在本实施例中，优选的，龙骨2材质为铝合金。铝合金材质轻，易于加工，可制成各种型材、板材，而且抗腐蚀性能好；同时还能具有较高的强度。在本实施例中，A级防火膜包括依次设置的第一树脂涂层、防火纤维层及第二树脂涂层，其使用含耐候性、耐热性、耐低温性、耐化学药品性，而且具有独特的不粘性和低磨擦性，是采用树脂涂层与玻璃纤维布结合的一种全新的照明罩。

综上所述，根据本实施例提供的A级防火膜的安装固定结构，使用铝合金U型压条3，铝合金结构性能更加稳定，固定效果更好，避免了PVC材质使用时间久了会根据温度的变化热胀冷缩，另外通过连接件实现龙骨2与主体框架1的连接、U型压条3与龙骨2之间的连接，进一步提高安装稳定性。
