防火保温装饰系统的制作方法

本实用新型涉及建筑节能技术领域，特别是涉及一种热固改性防火保温装饰系统。

背景技术：

我国建筑发展十分迅速，房屋建设规模日益扩大，建筑用能增长速度较快。据统计，我国的建筑能耗也已占社会总能耗的20％-25％，正逐步上升到30％，建筑不仅耗能高，而且能源利用效率很低，单位建筑能耗比同等气候条件下西方国家高出2-3倍。因此，建筑节能的经济效益和社会效益无疑是十分显著的。国家“十二五”规划纲要中，为促进建筑节能和建筑业的健康发展，也明确提出了建筑节能的指标要求。

建筑物的墙体保温是建筑节能的重要组成部分，推行可循环利用的外墙保温材料既符合建筑节能要求，也是建筑业可持续发展的必然趋势。目前市场上见到的用于墙体的保温材料主要有有机类材料(如：EPS板、XPS板、发泡聚氨酯、酚醛板等)、无机类材料(如无机保温砂浆、岩棉、泡沫玻璃等)和有机无机复合类材料(如聚苯颗粒保温浆料、EPS水泥夹心砖等)，其中有机类材料又以EPS板、XPS板为主，其用量达到了整个建筑保温市场的80％以上。有机类保温材料具有保温效果好，价格经济等特点,但阻燃效果一般，虽然这类材料在添加足够的阻燃剂后能够达到B1级防火要求，但由于其为热塑性材料，且熔点较低(约140-180℃)，在火灾的情况下还是能够迅速的燃烧，且由于其熔融滴落，还会造成火势的大面积蔓延，从而导致加大火灾的破坏性，给人民群众的生命财产带来巨大损失。

由于近年多次出现了大型建筑物因使用传统的有机保温材料导致在施工中及后期使用中发生火灾，造成大量的财产和人员损失的情况，公安部和住房和城乡建设部联合下文“公通字[2009]46号”《民用建筑外保温系统及外墙装饰防火暂行规定》，对墙体保温材料的防火性能提出要求。

现有的防火保温系统一般包括：基层墙体、粘结层、保温板、网格布、饰面层。而常使用的保温板一般有EPS板、XPS板、发泡聚氨酯等。

现有防火保温系统存在以下不足：EPS和XPS板使用的原料是聚苯乙烯，聚苯乙烯在温度150℃左右的情况下就会软化流淌，并产生大量的黑烟，在发生火灾的情况下容易造成火势蔓延，大量的黑烟阻挡逃生者的视线，有较大的消防隐患；发泡聚氨酯在高温情况下，会产生大量的黑烟以及有毒氰化物，在上海静安区教师公寓火灾中，就是由于聚氨酯的毒烟造成了严重的人员伤亡事故。

针对上述问题，亟需一种热固改性防火保温装饰系统，可以在保留传统有机保温板的优良保温性能同时，又大大提高保温材料的防火性能，以满足保温系统防火性能的安全要求。

技术实现要素：

本实用新型所要解决的技术问题是提供一种防火保温装饰系统及热固性防火保温板结构，以有效地解决现有保温板防火性能差的问题。

根据本实用新型的一方面，一种防火保温装饰系统，固定在基层墙体上，从基层墙体向外依次包括粘结层、保温层、抹面层、饰面层；

所述保温层由热固改防火保温板排列而成，所述热固性防火保温板通过粘结层粘贴于所述基层墙体上，并且所述热固性防火保温板包括由阻燃型发泡颗粒堆积成的主体结构，所述阻燃型发泡颗粒表面包覆有耐烧蚀的热固性树脂；

所述抹面层设置在所述保温层外部；

进一步地，所述基层墙体、粘结层和保温层可通过锚栓固定。

进一步地，相邻两排热固性防火保温板可交错铺设。

进一步地，所述一种防火保温装饰系统还包括抹面层，所述抹面层设置在所述保温层外部，所述抹面层可包括抹面砂浆和耐碱玻璃纤维网格布，所述耐碱玻璃纤维网格布可设置于抹面砂浆内。

进一步地，所述一种防火保温装饰系统还包括饰面层，所述饰面层覆盖在所述抹面层外部。

进一步地，所述热固性防火保温板可采用模压工艺制成，且所述热固性防 火保温板的表观密度优选为25-100kg/m³。

进一步地，所述阻燃型发泡颗粒可以为阻燃型聚苯乙烯材质。

进一步地，所述系统还包括设置在两组热固性防火保温板之间的防火隔离带，其中，每组热固性防火保温板包括至少一排热固性防火保温板。

进一步地，所述防火隔离带为憎水性的岩棉带，且所述岩棉带厚度与所述热固性防火保温板的厚度相同。

本实用新型的防火保温装饰系统增强了防火保温性能，并且结构简单，施工方便，能减少安全隐患的发生。

根据本实用新型的另一方面，提供一种热固性防火保温板结构，该热固性防火保温板包括由阻燃型发泡颗粒堆积成的主体结构，所述阻燃型发泡颗粒表面包覆有耐烧蚀的热固性树脂。

本实用新型的热固性防火保温板结构增强了防火保温性能。

附图说明

参照以下附图，将更好地理解本实用新型的许多方面。附图中的组成部分不一定成比例，重点在于清楚地例示出本实用新型的原理。

图1为本实用新型的防火保温装饰系统的结构示意图。

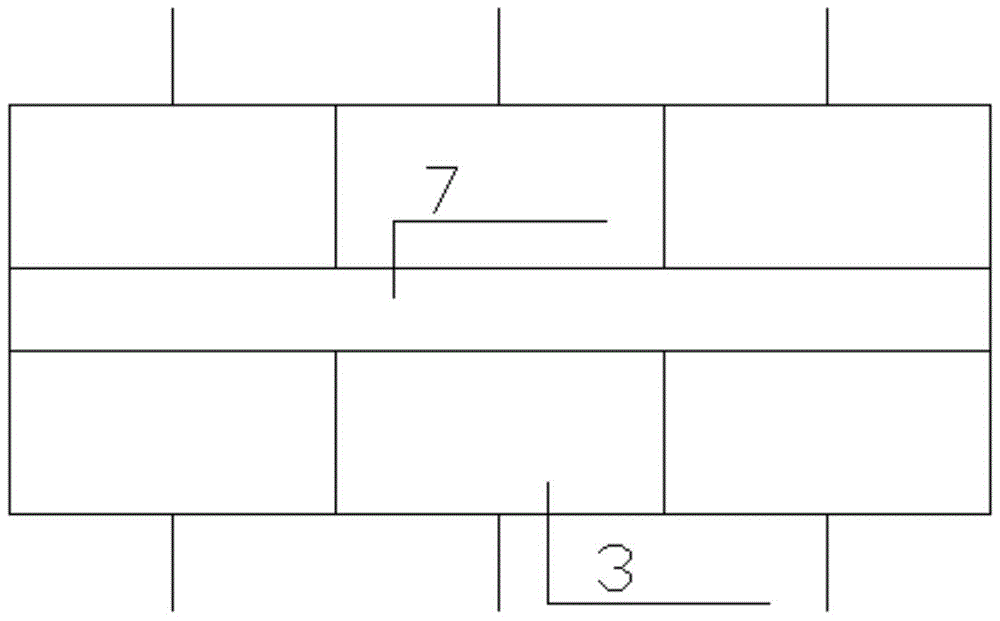

图2为本实用新型的保温层及防火隔离带结构示意图。

图3为本实用新型的热固改性防火保温板结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型的具体实施方式作进一步描述，以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例1

本实用新型旨在通过热固性树脂和耐火材料混合物改性传统的EPS板，并可使用岩棉带作为防火隔离带构造，提高整个系统的防火性能。首先，防火保温板受火时呈热固性，体积基本不变，没有滴落物，离火自熄，同时防火隔离带可有效阻隔火势在纵向上的蔓延，所以其防火性能得到大大的提高。

如图1-3所示，本实用新型的具体技术方案如下：

一种热固改性防火保温装饰系统，固定在基层墙体1上，从基层墙体1向外依次包括粘结层2、保温层3、抹面层4和饰面层5。

基层墙体1、粘结层2和保温层3可通过锚栓6固定。通过一定数量的锚栓辅助固定，可增加该防火保温装饰系统的抗拉强度，使整个防火保温装饰系统能够抵抗负风压作用。

粘结层2可采用例如点粘法或条粘法粘结基层墙体1与保温层3。

保温层3采用热固改性防火保温板(或称热固性防火保温板)排列而成，热固改性防火保温板通过粘结层2的胶粘剂粘贴于基层墙体1上，并且该粘结确保保温板间的接缝紧密。本实用新型中，相邻两排热固改性防火保温板可交错铺设。即，上排热固改性防火保温板之间的缝隙与下排热固改性防火保温板之间的缝隙相错开，防止热固改性防火保温板之间的缝隙连通而产生冷热桥现象。

本实用新型的热固改性防火保温板，原料可包括阻燃型聚苯乙烯、以及热固性树脂和耐火材料的混合物，该热固性树脂和耐火材料的混合物形成耐烧蚀的热固性树脂材料。例如，本实用新型的热固改性防火保温板可由阻燃型聚苯乙烯发泡颗粒31堆积形成主体结构，阻燃型聚苯乙烯发泡颗粒31之间的空隙填充有耐烧蚀的热固性树脂(热固性树脂和耐火材料的混合物)，其中耐火材料例如可以为氢氧化镁和/或氢氧化铝，但并不限于此。

耐烧蚀的热固性树脂在防火保温板中将聚苯乙烯发泡颗粒31包裹(或包覆)，各个发泡颗粒之间形成独立的小保温仓，以耐烧蚀的热固性树脂材料作为保护层32，耐烧蚀的热固性树脂高温热解可形成玻璃碳层，能够阻止火焰的传播；同时，树脂对聚苯乙烯发泡颗粒进行完全密封包裹，减少了热量传输中的空气对流传热，降低保温系统的导热系数，使导热系数可达到0.036W/m.k，具有良好的保温性能。

换言之，本实用新型的热固改性防火保温板结构中，热固性树脂和耐火材料混合物涂覆在聚苯乙烯颗粒表面，形成一个个防火隔离仓，热固性树脂燃烧后形成稳定的碳化层，体积基本不变，阻隔热量向内部传递，没有滴落物，不会引燃邻近的其他材料，起到很好的阻燃效果。

热固改性防火保温板可采用模压工艺制成，热固改性防火保温板的表观密 度可为25-100kg/m³。

为了加强防火性能，本实用新型的热固改性防火保温装饰系统还可包括设置在两组热固改性防火保温板之间的防火隔离带7，其中，每组热固改性防火保温板可包括至少一排热固改性防火保温板。换言之，本实用新型的热固改性防火保温装饰系统每隔一排或多排热固改性防火保温板设置一条一定宽度的岩棉带作为防火隔离带7，以将保温层3隔离成多个部分。在本实施方式中，岩棉带中可添加有憎水因子或憎水性因子，使得岩棉带为憎水性的，从而产生憎水效果，这能够有效防止多余水汽渗入到岩棉防火隔离带中，防止因岩棉吸水造成的保温效果下降，从而提高系统的整体保温效果。

岩棉带7厚度可与热固改性防火保温板的厚度相同，宽度优选不小于30cm，但并不限于此。岩棉带可与基层墙体1采用全面积粘贴。

在本实用新型中，岩棉防火隔离带7与热固改性防火保温板交接处可采用附加耐碱玻璃纤维网格布加强处理，附加网格布在宽度上可比岩棉防火隔离带7的宽度上下各增加100mm。

抹面层4可设置在保温层3外部，包括抹面砂浆和耐碱玻璃纤维网格布，厚度约3-5mm，但并不限于此。耐碱玻璃纤维网格布可设置于抹面砂浆内，位于离抹面砂浆外表面三分之一到二分之一厚度处。耐碱玻璃纤维网格布可增加抹面层的抗拉强度和抗开裂性能，减少抹面层脱落、空鼓现象。

饰面层5可覆盖(如粘结)在抹面层4外部。由于本实用新型中的热固改性防火保温板的表观密度较高，压缩强度和表面抗拉强度指标均优于传统的EPS板和XPS板等材料，饰面层5能够使用单位质量更高的装饰材料。所以饰面层5不仅可选择涂料，还可选择彩色砂浆、陶瓷面砖、薄层石材等多种饰面材料，饰面层的形式多样，可根据不同的需要选择不同的颜色和样式。饰面层不但起装饰作用，同时还具有一定的防火和保护功能，可延长外墙保温系统的使用寿命。

本实用新型中的各个结构层次主要都是通过粘结的方式完成的，辅以锚栓机械固定，施工简单易行，缩短施工周期。

综上所述，本实用新型的热固改性防火保温板，以阻燃型聚苯乙烯作为骨架、以热固性树脂和耐火材料混合物作为保护，能够有效防止高温燃烧，同时 具有很好的保温性能；当发生火灾时，热固性树脂燃烧后形成稳定的碳化层，体积基本不变，阻隔热量向内部传递，没有滴落物，不会引燃邻近的其他材料，其防火性能达到B1级，配合岩棉防火隔离带7可提高整个保温装饰系统的防火等级。

该系统的保温层采用热固改性防火保温板，导热系数低，保温隔热性能优异，且不易出现开裂、脱落等问题，适用于各种气候条件下的建筑墙体及屋面保温。

本实用新型提出的外墙保温装饰系统因使用了具有良好的保温和防火性能的热固改性防火保温板，克服了有机保温板保温和防火性能相矛盾的缺陷；并且胶粘剂将基层墙体和保温板紧密结合，能够有效预防保温板的脱落。此外，本实用新型的外墙保温装饰系统结构简单，施工方便，保温和防火性能好，能减少安全隐患的发生。

以上仅是本实用新型的优先实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
