一种外墙保温板连接件的制作方法

本实用新型涉及外墙保温板技术领域，尤其涉及一种外墙保温板连接件。

背景技术：

墙板点状全干式侧向连接是墙板上下端均通过预埋角钢、锚栓等连接件与主体结构侧向连接，主要依靠墙体侧向预埋件抗剪承担竖向荷载；而预埋件的抗剪承载力的对墙板构造依赖性大，对于夹心墙板适用性差。此外，墙板全干式侧向连接还需另设临时竖向支撑构件和墙板标高、平整度调整构件。

技术实现要素：

基于背景技术中存在的技术问题，本实用新型提出了一种外墙保温板连接件。

本实用新型提出的一种外墙保温板连接件，包括连接件和预埋件，连接件由第一部件、第二部件构成横截面为L型结构，第一部件上设有第一长圆孔，第二部件上设有第二长圆孔；预埋件与第一部件可滑动连接，预埋件上设有装配孔，预埋件与第一部件远离第二部件一侧连接时，装配孔与第一长圆孔相对应并通过螺栓连接。

优选的，第一部件远离第二部件一侧面呈第一波纹状，预埋件与第一部件的连接面呈与第一部件相匹配的第二波纹状。

优选的，第一长圆孔的长轴沿垂直于第二部件的方向设置，第二长圆孔的长轴沿垂直于第一部件的方向设置。

优选的，第一部件靠近第二部件一侧面呈第三波纹状。

本实用新型中，连接件由第一部件、第二部件构成横截面为L型结构，预埋件与第一部件可滑动连接，第一部件上设有第一长圆孔，第二部件上设有第 二长圆孔，预埋件上设有装配孔。使用本实用新型将保温板与墙体进行侧向连接时，预埋件预埋在外墙保温板内，根据保温板的厚度，调节预埋件与第一部件的连接点后通过螺栓将第一部件与预埋件连接在一起，然后通过螺栓将第二部件与墙体连接在一起，本实用新型可以根据保温板的厚度调节连接件与预埋件的连接位置，适用范围大，结构简单，适用方便，成本低，保温板与墙体之间连接紧密。

附图说明

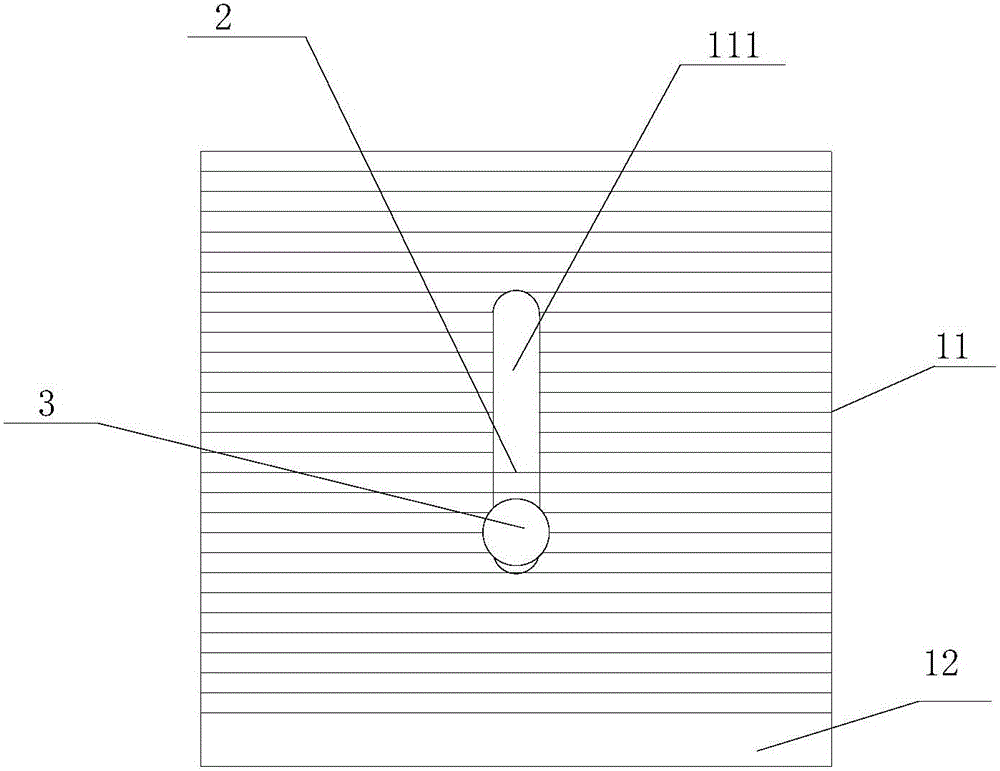

图1为本实用新型提出的一种外墙保温板连接件结构示意图；

图2为图1的右视图；

图3为图1的俯视图；

图4为本实用新型提出的一种外墙保温板连接件的预埋件结构示意图。

具体实施方式

参照图1、图2、图3、图4，本实用新型提出一种外墙保温板连接件，包括连接件1和预埋件2，连接件1由第一部件11、第二部件12构成横截面为L型结构；第一部件11远离第二部件12一侧面呈第一波纹状，第一部件11靠近第二部件12一侧面呈第三波纹状；第一部件11上设有第一长圆孔111，第二部件12上设有第二长圆孔121；第一长圆孔111的长轴沿垂直于第二部件12的方向设置，第二长圆孔121的长轴沿垂直于第一部件11的方向设置。预埋件2与第一部件11可滑动连接，预埋件2与第一部件11的连接面呈与第一部件11相匹配的第二波纹状，使得预埋件2与第一部件11连接更加紧密；预埋件2上设有装配孔21，预埋件2与第一部件11远离第二部件12一侧连接时，装配孔21与第一长圆孔111相对应并通过螺栓3连接。

本实用新型提出的一种外墙保温板连接件，使用本实用新型将保温板与墙 体进行侧向连接时，预埋件2预埋在外墙保温板内，根据保温板的厚度，调节预埋件2与第一部件11的连接点后通过螺栓3将第一部件11与预埋件2连接在一起，然后通过螺栓将第二部件12与墙体连接在一起；本实用新型可以根据保温板的厚度调节连接件与预埋件的连接位置，适用范围大，结构简单，适用方便，成本低，保温板与墙体之间连接紧密。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
