一种具有防水、耐腐功能的幕墙的制作方法

本实用新型属于生产制造领域，特别涉及一种具有防水、耐腐功能的幕墙。

背景技术：

幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成的，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构（外墙框架式支撑体系也是幕墙体系的一种）。

由于幕墙长期处于室外，长期受到风吹雨打，特别是高温和雨水的天气，高温会让其老化，雨水中的有害物质对其进行侵蚀，这样就对幕墙造成损伤，影响其使用的寿命，同时，在使用过程中，如果不能及时的发现其被腐蚀的部分，那么其将会导致整个幕墙在使用的过程中出现安全隐患，这样就会对内部的人员以及经过幕墙的人员的构成威胁，因而现有的幕墙有待于改进。

技术实现要素：

实用新型目的：为了克服以上不足，本实用新型的目的是提供一种具有防水、耐腐功能的幕墙，其结构简单，设计合理，能够有效的提高幕墙的防水和耐腐性能。

技术方案：为了实现上述木的，本实用新型提供了一种具有防水、耐腐功能的幕墙，包括：钢结构和中空玻璃，其中，所述的钢结构中设有底部支撑座、支撑柱和横梁，所述的支撑柱通过辅助件与底部支撑座上，所述的横梁与支撑柱连接形成框架，所述的中空玻璃通过连接件设于横梁与支撑柱形成的框架中，所述的中空玻璃的表面设有保护膜；所述的底部支撑座、支撑柱和横梁通过辅助件与建筑的主体结构连接，所述的底部支撑座、支撑柱和横梁的表面均设有耐腐层。本实用新型所述的一种具有防水、耐腐功能的幕墙，其通过在中空玻璃的表面设置保护膜，提高其防水性能的同时，对玻璃的表面起到一定的保护作用；同时，整个幕墙中的底部支撑座、支撑柱和横梁的表面均设有耐腐层，大大的提高了该幕墙的耐腐蚀性能，这样就使得幕墙的整体质量得以提高，也大大的提高了该幕墙使用的安全性，从而能够延长其使用的寿命。

本实用新型所述的钢结构呈“凹”字形，且，其各个面均设有内凹槽，所述的中空玻璃的各边卡于内凹槽中，对玻璃起到一定的保护作用，提高幕墙中玻璃安装的稳定性。

本实用新型所述的内凹槽中设有橡胶层，所述的橡胶层中设有安装槽，所述的安装槽与中空玻璃相配合。

本实用新型中所述的中空玻璃之间通过玻璃助连接，所述的玻璃助的表面涂有防水涂料，且，两中空玻璃的连接处设有橡胶套。

本实用新型所述的橡胶套的两侧设有凹槽，所述的凹槽与中空玻璃相配合，橡胶套的设置，大大的提高了整个幕墙的防水效果。

本实用新型中所述的保护膜采用防裂保护膜，能够避免玻璃受到破坏时，造成玻璃碎裂对人造成伤害，进一步提高了该幕墙使用的安全性。

本实用新型所述的耐腐层采用铁氟龙制成，利用抗酸、耐碱以及耐高温等的特性，来提高耐腐层的效果。

上述技术方案可以看出，本实用新型具有如下有益效果：

1、本实用新型所述的一种具有防水、耐腐功能的幕墙，其通过在中空玻璃的表面设置保护膜，提高其防水性能的同时，对玻璃的表面起到一定的保护作用；同时，整个幕墙中的底部支撑座、支撑柱和横梁的表面均设有耐腐层，大大的提高了该幕墙的耐腐蚀性能，这样就使得幕墙的整体质量得以提高，也大大的提高了该幕墙使用的安全性，从而能够延长其使用的寿命。

2、本实用新型所述的钢结构呈“凹”字形，且，其各个面均设有内凹槽，所述的中空玻璃的各边卡于内凹槽中，对玻璃起到一定的保护作用，提高幕墙中玻璃安装的稳定性；且，所述的保护膜采用防裂保护膜，能够避免玻璃受到破坏时，造成玻璃碎裂对人造成伤害，进一步提高了该幕墙使用的安全性。

附图说明

图1为本实用新型的结构示意图；

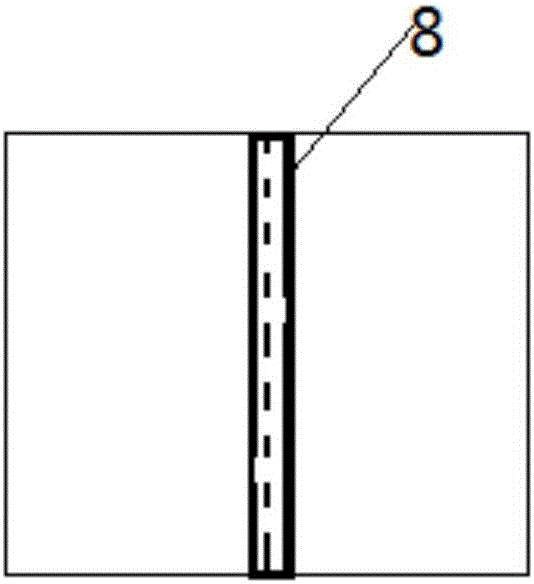

图2为本实用新型中橡胶套和玻璃的安装结构示意图；

图3为本实用新型中钢结构和耐腐层的结构示意图；

图中：中空玻璃-1、底部支撑座-2、支撑柱-3、横梁-4、保护膜-5、耐腐层-6、橡胶层-7、橡胶套-8。

具体实施方式

下面结合附图和具体实施例，进一步阐明本实用新型。

实施例

如图1、图2和图3所示的一种具有防水、耐腐功能的幕墙，包括：钢结构和中空玻璃1，其中，所述的钢结构中设有底部支撑座2、支撑柱3和横梁4；

上述各部件的关系如下：

所述的支撑柱3通过辅助件与底部支撑座2上，所述的横梁4与支撑柱3连接形成框架，所述的中空玻璃1通过连接件设于横梁4与支撑柱3形成的框架中，所述的中空玻璃1的表面设有保护膜5；所述的底部支撑座2、支撑柱3和横梁4通过辅助件与建筑的主体结构连接，所述钢结构的表面均设有耐腐层6。

本实施例中所述的钢结构呈“凹”字形，且，其各个面均设有内凹槽，所述的中空玻璃1的各边卡于内凹槽中；所述的中空玻璃1之间通过玻璃助连接，所述的玻璃助的表面涂有防水涂料，且，两中空玻璃1的连接处设有橡胶套8，所述的橡胶套8的两侧设有凹槽，所述的凹槽与中空玻璃1相配合。

,本实施例中所述的内凹槽中设有橡胶层7，所述的橡胶层7中设有安装槽，所述的安装槽与中空玻璃1相配合。

本实施例中所述的保护膜5采用防裂保护膜。

本实施例中所述的耐腐层6采用铁氟龙制成。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
