三管塔中间段连接件的制作方法

本实用新型属于钢结构技术领域，具体涉及一种三管塔中间段连接件。

背景技术：

周知，三管塔是一种通信型铁塔，其包括塔底座、塔柱、横杆、斜杆、天线支架、避雷针、塔柱套接装置，此种塔采用无缝钢管作为塔柱材料，风荷载系数小，抗风能力强，塔柱采用外法兰盘连接，螺栓受拉，不易破坏，维护成本低并且节约钢材，因其安装面积小，占地面积小，节约土地资源，选址便利，适用于野外自立塔、楼顶塔。

现有的三管塔的塔柱间采用法兰连接，塔柱与连接板或者角钢之间则通过焊接在塔柱上的连接片连接，此种连接片存在可调节性差，焊接后长时间使用易腐蚀、损坏等缺点，如何通过现有技术的改进，设计一种灵活性强，强度高的三管塔中间段连接件是本行业技术人员亟待解决的技术问题。

技术实现要素：

针对现有技术存在的问题，本实用新型的目的是提供一种三管塔中间段连接件，使其具有容易组装，灵活性强，强度高的优点。

本实用新型解决其技术问题所采用的技术方案是：一种三管塔中间段连接件，其由两部分组成，分别为固定板以及固定板外侧的抱箍，所述的固定板为长条的“M”状结构，其四个角上分别加工有两个圆形的连接孔，所述的固定板的中间位置处，其外侧面的左右两侧分别通过螺栓和抱箍固定，所述的抱箍和固定板结合处形成一个圆形的塔柱固定孔。

所述的固定板和抱箍均为5毫米厚度的钢板加工成型，其加工成型后，固定板和抱箍的内外两侧面喷涂防锈漆。

本实用新型的有益效果：本实用新型通过以上设计，将现有的三管塔中间段的连接方式由原来的焊接在塔柱上的连接片改为现有的组合件螺栓紧固连接的方式，使三管塔中间段塔柱和连接板之间的连接具有灵活性强，连接强度高，容易组装的优点，此种连接方式避免了连接点和塔柱焊接的弊端，有效的防止了连接点长时间风吹雨淋而造成的腐蚀，是一种理想的三管塔中间段连接件。

附图说明

下面结合附图对本实用新型进行进一步的说明：

图1是本实用新型立体结构示意图；

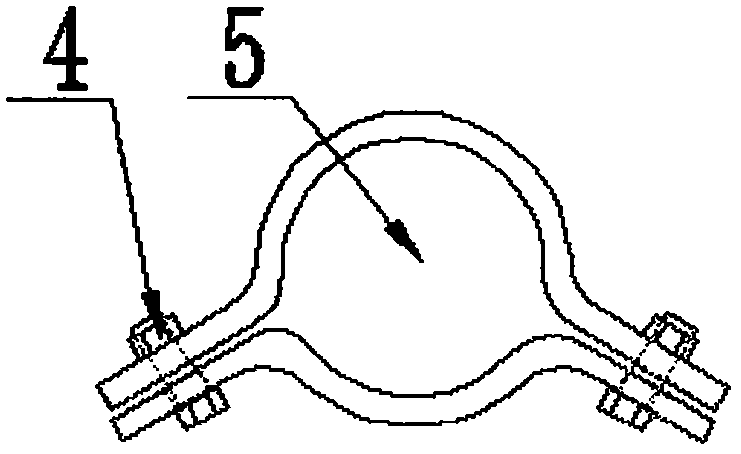

图2是本实用新型府视结构示意图；

图3是本实用新型使用时立体结构示意图；

附图中，1、抱箍，2、固定板，3、连接孔，4、螺栓，5、塔柱固定孔，6、连接板，7、塔柱。

具体实施方式

下面结合实施例对本实用新型进行进一步的描述。

一种三管塔中间段连接件，其由两部分组成，分别为固定板2以及固定板2外侧的抱箍1，所述的固定板2为长条的“M”状结构，其四个角上分别加工有两个圆形的连接孔3，所述的固定板2的中间位置处，其外侧面的左右两侧分别通过螺栓4和抱箍1固定，所述的抱箍1和固定板2结合处形成一个圆形的塔柱固定孔5。

为保证塔柱7和连接板6之间的连接强度，避免其长期使用后的腐蚀，所述的固定板2和抱箍1均为5毫米厚度的钢板加工成型，其加工成型后，固定板2和抱箍1的内外两侧面喷涂防锈漆。

本实用新型通过以上设计，将现有的三管塔中间段的连接方式由原来的焊接在塔柱7上的连接片改为现有的组合件螺栓紧固连接的方式，使三管塔中间段塔柱7和连接板6之间的连接具有灵活性强，连接强度高，容易组装的优点，此种连接方式避免了连接点和塔柱焊接的弊端，有效的防止了连接点长时间风吹雨淋而造成的腐蚀，是一种理想的三管塔中间段连接件。
