一种重组竹框架梁柱榫卯连接节点的制作方法

本实用新型涉及建筑工程中一种重组竹框架梁与柱节点处榫卯连接的技术问题。

背景技术：
：

我国老龄化的日益加剧，劳动力资源稀缺。因此预制装配式建筑将不断增加，但梁柱节点连接是建筑整体性能的关键。随着我国绿色建筑的理念深入，木结构建筑成为低碳环保的典型。但由于我国经济的快速发展、国家对天然林的保护，已存在了木材供不应求的问题。与此同时，我国竹资源极为丰富，竹子具有生长速度快，4年可成材，产量高等先天优势；且竹材性能优于木材、竹制品本身是一种高固碳性产品，故竹材可再次开发以用来当做承重结构材料使用。重组竹框架结构是一种新型环保节能型的结构形式，可应用于小型住宅、公共建筑等建筑中，具有预制装配式建筑和绿色节能建筑两者的优点。但现代竹结构也存在着缺陷，重组竹框架结构在中国还刚刚起步，一些做法尚未成熟。

技术实现要素：
：

本实用新型所要解决的技术问题是提供了建筑工程中一种重组竹框架梁与重组竹框架柱的榫卯连接节点，解决了上述存在问题中的一项问题——重组竹框架梁如何与重组竹框架柱节点处榫卯连接问题。

本实用新型所要解决的技术问题是通过以下技术方案来实现的：

建筑工程中一种重组竹框架梁柱榫卯连接节点，其特征是：重组竹框架柱在工厂进行预制，在重组竹框架梁连接处做好榫槽；重组竹框架梁在工厂中预制，在重组竹框架柱的榫槽对应连接处做好榫头；并在重组竹框架梁与柱的指定位置预留相应的竹销钉孔洞。运输至现场后进行装配，重组竹框架柱与基座连接之后，将重组竹框架梁两端搁置在重组竹框架柱相应位置上，再使用竹销钉插入重组竹框架梁与柱预留的孔洞中，从而使梁与柱严密扣合。

所述重组竹框架柱是指将重组竹用于框架柱。

所述重组竹框架梁是指将重组竹用于框架梁。

所述竹销钉是指用重组竹制作的销钉。

所述榫槽是重组竹框架柱为与梁连接预先制作的端部凹进部分。

所述榫头是重组竹框架梁为插入榫槽预先制作的端部凸出部分。

附图说明：

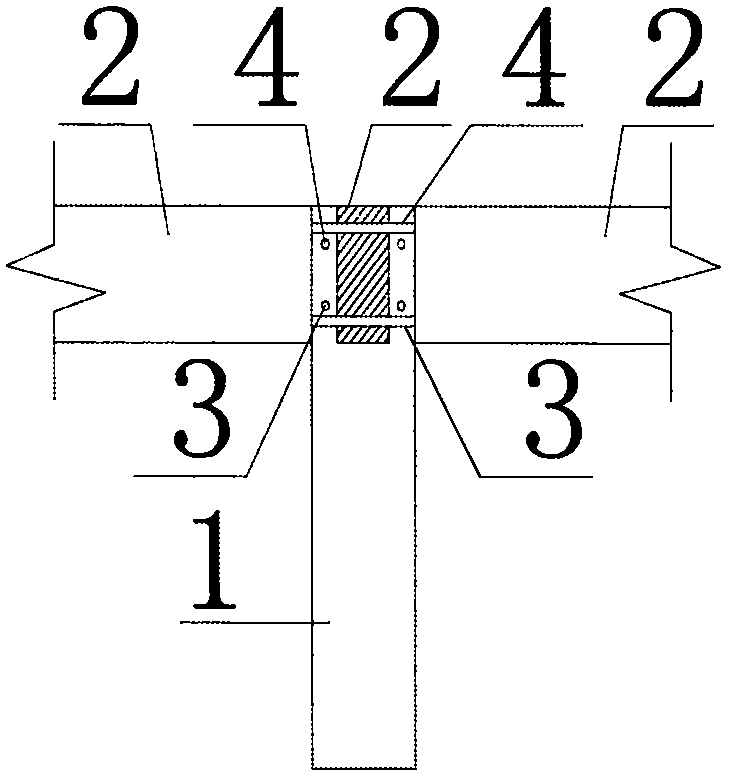

图1为重组竹框架梁与柱榫卯连接的正视图；

图2为重组竹框架梁与柱榫卯连接的侧视图；

图3为重组竹框架梁与柱榫卯连接的俯视图；

图4为重组竹框架梁与柱榫卯连接的轴测图；

图中：1——重组竹框架柱；2——重组竹框架梁；3——下竹销钉；4——上竹销钉；

具体实施方式：

下面结合说明书附图对本实用新型作进一步说明：

如图1～4所示，一种重组竹框架梁柱榫卯连接节点，其特征是：所述的节点榫卯连接主要包括重组竹框架梁、重组竹框架柱、上下竹销钉。所述重组竹是一种将竹材重新组织并加以强化成型的一种竹质新材料。将重组竹用于框架柱称为重组竹框架柱。所述重组竹框架梁是指将重组竹用于框架梁。所述竹销钉是指用重组竹制作的销钉。所述榫槽是重组竹框架柱为与梁连接预先制作的凹入部分。所述榫头是重组竹框架梁为插入榫槽预先制作的凸出部分。具体进行安装时，重组竹框架柱在工厂进行预制，重组竹框架柱节点部位搁置重组竹框架梁处开有榫槽，榫槽深为梁高、宽同梁宽、长度为100mm；在竹销钉处开有钉孔，孔径与竹销钉直径相同。重组竹框架梁在工厂进行预制，重组竹框架梁榫头截面同梁，长度为100mm，在竹销钉处开有钉孔，孔径与竹销钉直径相同。重组竹框架柱与重组竹框架梁运输至现场后，起吊重组竹框架柱，重组竹框架柱与基座连接好后，起吊重组竹框架梁，将其搁置重组竹框架柱相应位置处，使得榫头与榫槽恰好咬合连接。经过检验后，在重组竹框架梁与框架柱预留相应的竹销钉孔洞中打入竹销钉完成安装。
