一种微模块数据中心用消防天窗的制作方法

本实用新型属于计算机数据中心空调技术领域，尤其涉及计算机数据中心安全消防设施。

背景技术：

随着互联网行业的发展，微模块数据中心因其高效节能、灵活部署、易于维护等优点，使其在数据中心建设中得到了普及。微模块数据中心之所以节能，很大原因是由于所有发热元件都密闭在框架内，最大程度隔绝了与外界环境的热量交换与传递。但在这种情况下，消防系统存在安全隐患，一旦数据中心内的制冷设备停止工作，处于失效状态，IT设备产生的热量将会在较短时间内使得温度直线上升，到达所允许的临界温度，如果此时不采取有效的降温措施，消防系统就会启动，喷出灭火气体，导致IT设备宕机，数据中心将会无法正常运行。

技术实现要素：

发明目的：为了克服现有技术中存在的不足，本实用新型提供一种微模块数据中心用消防天窗，能够在数据中心温度达到临界温度前自动打开天窗，与外界环境进行热交换，减缓温度上升速度，使数据中心维护人员有足够的时间采取有效的降温措施，避免了误启动消防系统导致数据中心无法正常运行。

技术方案：为实现上述目的，本实用新型采用以下技术方案：一种微模块数据中心用消防天窗，包括框架组件、至少一块翻转窗组件、转轴和电磁吸组件，所述翻转组件的两端通过转轴固定在框架组件内，且转轴为偏心设置能使翻转组件在自然形态下处于开启状态；所述电磁吸组件设在框架组件上，并在通电状态时将翻转窗组件吸住使翻转组件处于关闭状态。

作为优选，所述框架组件的内侧四周，以及翻转窗组件之间的间隙设有自粘毛刷条。

作为优选，还包括压板，所述转轴通过压板压紧固定在框架组件上。

作为优选，包括第一翻转窗组件和第二翻转窗组件，所述第一翻转窗组件靠近第二翻转窗组件的一侧设有翻边并能绕转轴翻转；所述第二翻转窗组件的偏心设置使得第二翻转窗组件相对第一翻转窗组件为反向翻转，且处于水平状态时第二翻转窗组件被第一翻转窗组件的翻边阻挡形成关闭状态。

有益效果：与现有技术相比，本实用新型具有以下优点：结构简单，成本低，易于实现,安装操作简便；采用2组翻转窗，A组翻转窗只靠一翻边就可以限制B组翻转窗，从而减少了一组电磁吸组件；使数据中心与外界环境进行热交换，减缓温度上升速度，维护人员有足够的时间采取有效的降温措施，避免了误启动消防系统导致数据中心无法正常运行，大大提高了数据中心的安全性和可靠性。

附图说明

图1为本实用新型所述消防天窗处于关闭状态时的结构示意图；

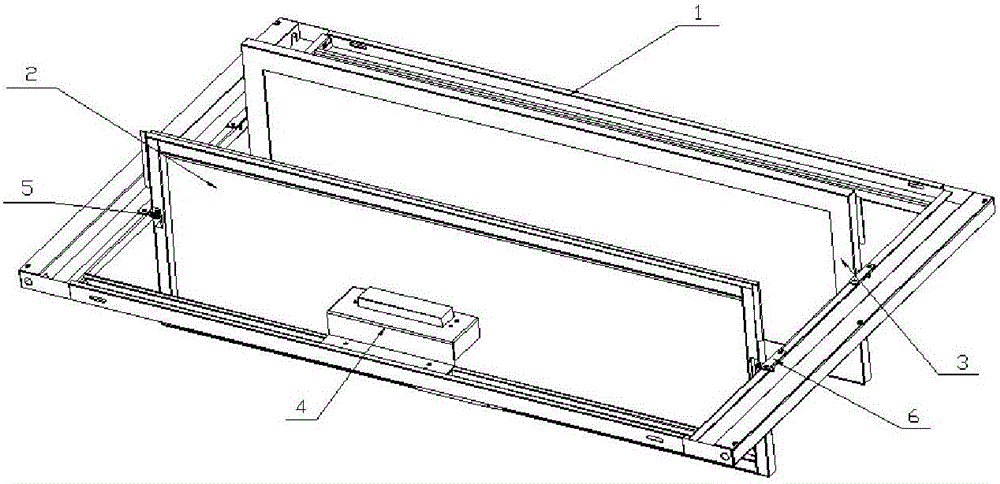

图2为本实用新型所述消防天窗处于开启状态时的结构示意图

图3为本实用新型所述消防天窗安装在数据中心时的状态图。

其中，框架组件1、第一翻转窗组件2、第二翻转窗组件3、电磁吸组件4、转轴5、压板6。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。以下所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

如图1～3所示，本实用新型的微模块数据中心用消防天窗，包括框架组件，和设在框架组件中的第一翻转窗组件和第二翻转窗组件，以及转轴和电磁吸组件。其中，

第一翻转窗组件和第二翻转窗组件的两端通过转轴设在框架组件中形成两户窗子，由于采用偏心设置转轴，从而能使第一翻转窗组件逆时针翻转，第二翻转窗组件顺时针翻转，并在第一翻转窗组件靠近第二翻转窗组件一侧设置翻边，从而当断电自然状态下，两个翻转窗组件翻转开启。另外在框架组件上设置电磁吸组件，当保持通电时能将第一翻转窗组件吸住，与此同时第一翻转窗组件的翻边将第二翻转窗组件阻挡避免第二翻转窗组件翻转，从而可以只需要一个电磁吸组件即可将两个窗户保持关闭状态。

作为优选方案，框架组件内框四周与翻转窗之间间隙用自粘毛刷条粘在框架组件内框四周上，用以防尘。电磁吸组件中电磁吸固定在框架组件上，吸铁块固定在第一翻转窗组件上，得电时，电磁吸产生磁吸，牢牢吸住吸铁块，从而翻转窗组件关闭；失电时，电磁吸失磁，翻转窗组件靠重力偏心自动翻转。而在得电时第一翻转窗组件翻边搭在第二翻转窗组件上，限制第二翻转窗组件自重翻转。本实用新型通过框架组件安装在数据中心顶部的梁上，平时电磁吸通电产生磁力吸住翻转窗组件。当产生高温报警时，电磁吸接收信号断电，磁力消失，翻转窗在重力作用下自动翻转，使封闭的模块化数据中心机房环境与外界环境接触，从而进行热交换，减缓温度上升速度，使数据中心维护人员有足够的时间采取有效的降温措施，避免了误启动消防系统导致数据中心无法正常运行。
