一种钢结构玻璃幕墙雨棚的制作方法

本实用新型涉及幕墙技术领域，特别涉及一种钢结构玻璃幕墙雨棚。

背景技术：

目前，随着玻璃幕墙领域的不断发展，玻璃幕墙被越来来越广泛的应用，为提高玻璃幕墙结构的防水防雨性能，在玻璃幕墙结构上设置雨棚，雨棚是设在建筑物出入口或顶部阳台上方用来挡雨、挡风、防高空落物砸伤的一种建筑装配。现有技术中玻璃幕墙上安装雨棚结构的安装形式主要是将雨棚龙骨直接焊接在土建的混凝土主体结构上，安装方式单一，并且采用单一焊接的方式对雨棚龙骨进行焊接安装，整体对抗震要求高，而且温度应力会很大，容易引起整个雨棚结构的变形，当变形量较大时可能会引起雨棚的开裂、断损，危险性高。并且现有技术的雨棚功能较为单一，如何扩充雨棚的功能性也是本发明人所要解决的问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的主要目的在于提供一种雨棚不易变形、结构强度高以及能够自发电为灯组提供电能的雨棚。

为实现上述目的，本实用新型提供了如下技术方案：一种钢结构玻璃幕墙雨棚，包括墙体龙骨、雨棚骨架和雨棚面层，所述雨棚骨架包括与墙体龙骨连接的第一骨架、与第一骨架垂直连接的第二骨架以及与第二骨架连接的第三骨架，所述第一骨架与第三骨架之间设置有不锈钢拉杆，所述雨棚面层分别设置在第一骨架以及第三骨架上，所述雨棚面层通过驳接件与第一骨架连接，所述第二骨架上设置有太阳能光伏板以及照明灯组，所述太阳能光伏板与照明灯组连接。

优选的，所述第一骨架与墙体龙骨通过膨胀螺栓连接。

优选的，所述不锈钢拉杆分别于第一骨架和第三骨架焊接连接。

优选的，所述第二骨架与第三骨架之间倾斜设置。

本实用新型相对于现有技术具有如下优点，本实用新型的雨棚通过整体采用钢结构骨架，保证了整体的结构强度较高的特性。第一骨架、第二骨架以及第三骨架构成了雨棚骨架，第一骨架与雨棚面层通过驳接件点抓式连接，连接强度高并且整体的采光通透性较好。第二骨架水平设置，并且其上方设置有太阳能光伏板，下方设置有照明灯组，太阳能光伏板可以为照明灯组提供电能，丰富了雨棚的功能性，实现了雨棚照明的自供电。第三骨架与第一骨架之间设置有不锈钢拉杆，不锈钢拉杆的设置可以有效保证第三骨架的连接强度，使得第三骨架不易变形和坠落，提高了雨棚的安全性。

附图说明

图1为本实用新型的一种钢结构玻璃幕墙雨棚的剖视图；

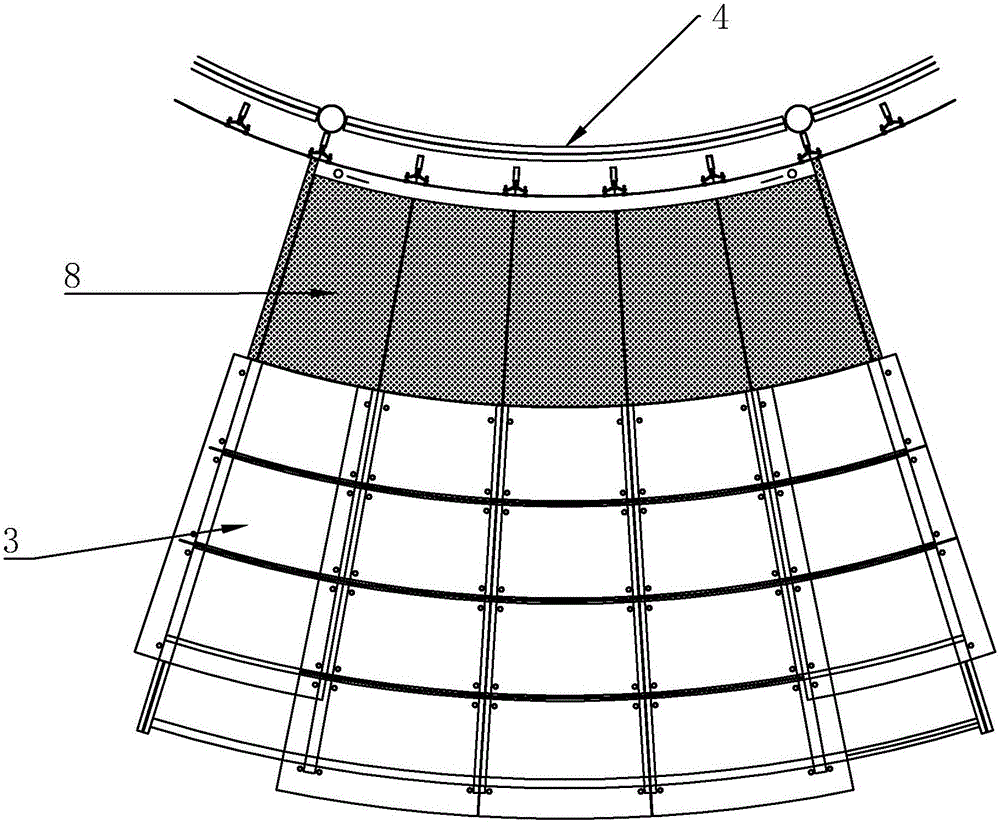

图2为本实用新型的一种钢结构玻璃幕墙雨棚的俯视图。

图中：1、墙体龙骨；2、雨棚骨架；3、雨棚面层；4、第一骨架；5、第二骨架；6、第三骨架；7、驳接件；8、太阳能光伏板；9、照明灯组；10、不锈钢拉杆。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1所示，一种钢结构玻璃幕墙雨棚，包括墙体龙骨1、雨棚骨架2和雨棚面层3，所述雨棚骨架2包括与墙体龙骨1连接的第一骨架4、与第一骨架4垂直连接的第二骨架5以及与第二骨架5连接的第三骨架3，所述第一骨架4与第三骨架3之间设置有不锈钢拉杆10，所述雨棚面层3分别设置在第一骨架4以及第三骨架3上，所述雨棚面层3通过驳接件7与第一骨架4连接，所述第二骨架5上设置有太阳能光伏板8以及照明灯组9，所述太阳能光伏板8与照明灯组9连接。

本实用新型的雨棚通过整体采用钢结构骨架，保证了整体的结构强度较高的特性。第一骨架4、第二骨架5以及第三骨架3构成了雨棚骨架2，第一骨架4与雨棚面层3通过驳接件7点抓式连接，连接强度高并且整体的采光通透性较好。第二骨架5水平设置，并且其上方设置有太阳能光伏板8，下方设置有照明灯组9，太阳能光伏板8可以为照明灯组9提供电能，丰富了雨棚的功能性，实现了雨棚照明的自供电。第三骨架3与第一骨架4之间设置有不锈钢拉杆10，不锈钢拉杆10的设置可以有效保证第三骨架3的连接强度，使得第三骨架3不易变形和坠落，提高了雨棚的安全性。

其中，第一骨架4与墙体龙骨1通过膨胀螺栓连接。并且不锈钢拉杆10分别于第一骨架4和第三骨架3焊接连接。这样设置的好处是保证了第一骨架4与墙体龙骨1之间的连接强度，施工简单可靠。焊接连接同样保证了连接强度，焊接处进行防锈处理。

进一步的，第二骨架5与第三骨架3之间倾斜设置。倾斜设置的好处是，提高位于雨棚下方人们的视野，并且雨棚的美观度得到提升。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
