一种可调节的抹子的制作方法

本实用新型涉及装饰设计相关技术领域，具体为一种可调节的抹子。

背景技术：

装饰设计的任务要达到建筑物本身的使用功能，合理提高室内环境的物质水准，使人从精神上得以满足，提高室内空间的生理和心理环境质量，创造出一个富有个性而且优美的室内环境，充分表现不同功能空间和使用对象的精神内涵。在装饰设计中常常会用到抹子，而抹子又称泥板子，是目前建筑工程中墙面和地面抹平作业中常用的手动工具。根据建筑施工的不同需要，抹子基本有两类：一类是抹子板用塑料或木板做的平抹子，又称木哈(沙板)，另一种是抹子板用钢板或其他金属材料制造的平抹子，又称泥夹(铁抹子)。

目前，常见的泥工铁抹子(泥夹)是由抹子板和手柄构成，由于手柄与抹子板平行，所述在工匠对墙顶进行施工时，需要弯曲手腕来进行施工，费事费力，从而降低了工匠的效率。

技术实现要素：

本实用新型的目的在于提供一种可调节的抹子，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调节的抹子，包括抹片，所述抹片上表面的中部与支撑板的底端固定连接，所述支撑板的顶端与握柄的一端活动套接，所述支撑板内腔的中部活动套装有轴杆，所述轴杆的两端均贯穿支撑板的侧面并延伸至握柄的内部与轴套活动套接，所述轴套设置在握柄内腔的一侧，所述轴套上活动套装有扭簧，所述扭簧的两端均与定位杆一端的外沿固定连接，所述定位杆固定安装在支撑板内腔的顶端，所述支撑板的内腔固定安装位于定位杆下方的被动轴，所述被动轴的中部固定套装有移动板，所述移动板的一端贯穿并延伸至支撑板正面的外部，所述被动轴的两端均与限位板的一侧固定连接，所述限位板的一端贯穿并延伸至支撑板侧面的外部，所述被动轴与远离限位板一端的底部通过伸缩弹簧与支撑块的顶端传动连接，所述支撑块位于支撑板内腔的底部。

优选的，所述限位板活动安装有至少两个，且限位板以移动板的纵向轴心对称。

优选的，所述伸缩弹簧活动安装有至少两个，且伸缩弹簧均活动安装在移动板的两端。

优选的，所述握柄远离支撑板的一端固定套装有握把，所述握把上设置有海绵套。

优选的，所述支撑板位于限位板正面的反面固定安装有卡位板，所述卡位板和限位板之间的间距与握柄的宽度均等。

与现有技术相比，本实用新型的有益效果是：该可调节的抹子，使用时推动移动板下移，握柄通过轴杆转动至垂直方向，然后通过伸缩弹簧的回复力使得限位板与卡位板所形成的槽口与握柄活动套接，提高了握柄的稳定性，从而提高了抹子的实用性，同时也提高了工匠的工作效率。

附图说明

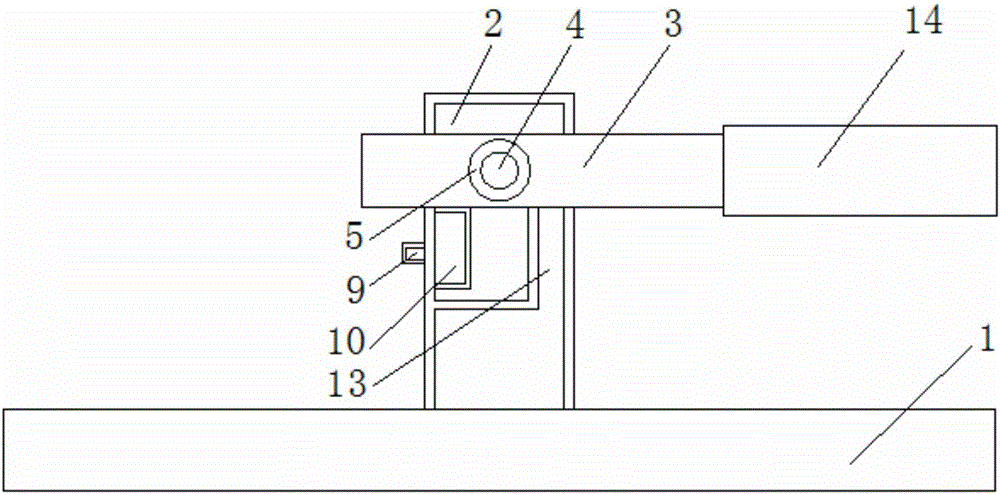

图1为本实用新型结构正面剖切示意图；

图2为本实用新型结构侧面示意图。

图中：1抹片、2支撑板、3握柄、4轴杆、5轴套、6扭簧、7定位杆、8被动轴、9移动板、10限位板、11伸缩弹簧、12支撑块、13卡位板、14握把。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种可调节的抹子，包括抹片1，抹片1上表面的中部与支撑板2的底端固定连接，支撑板2的顶端与握柄3的一端活动套接，使得握柄3与抹片1相互垂直，握柄3远离支撑板2的一端固定套装有握把14，通过握把14提高工匠手部的受力面积，从而增加手握力，握把14上设置有海绵套，防止工匠手部起泡，支撑板2内腔的中部活动套装有轴杆4，轴杆4的两端均贯穿支撑板2的侧面并延伸至握柄3的内部与轴套5活动套接，通过轴杆4和轴套5使得握柄3的角度可调节，轴套5设置在握柄3内腔的一侧，轴套5上活动套装有扭簧6，通过扭簧6的回复力提高握柄3调节的机动性，从而提高实用性，使得握柄3与抹片1平行或者垂直的情况下均有支撑性，扭簧6的两端均与定位杆7一端的外沿固定连接，定位杆7固定安装在支撑板2内腔的顶端，提高扭簧6的作用性，支撑板2的内腔固定安装位于定位杆7下方的被动轴8，被动轴8的中部固定套装有移动板9，通过移动板9带动限位板10下移，使得握柄3的一端套接在卡位板13和限位板10之间的槽口内，移动板9的一端贯穿并延伸至支撑板2正面的外部，提高移动板9的实用性，被动轴8的两端均与限位板10的一侧固定连接，限位板10活动安装有至少两个，且限位板10以移动板9的纵向轴心对称，使得限位板10对握柄3两端均有效的固定，从而提高握柄3与抹片1垂直时的稳定性，限位板10的一端贯穿并延伸至支撑板2侧面的外部，被动轴8与远离限位板10一端的底部通过伸缩弹簧11与支撑块12的顶端传动连接，伸缩弹簧11活动安装有至少两个，且伸缩弹簧11均活动安装在移动板9的两端，提高被动轴8移动的稳定性，支撑块12位于支撑板2内腔的底部，支撑板2位于限位板10正面的反面固定安装有卡位板13，卡位板13和限位板10之间的间距与握柄3的宽度均等，使得握柄3套合稳定性更高。

工作原理：使用时，下移移动板9，使得移动板9通过被动轴8带动限位板10下移，然后向上拨动握柄3远离支撑板2的一端，通过轴杆4和轴套5使得握柄3的一端向上移动至垂直方向，然后松开移动板9使得限位板10与卡位板13形成的槽口与握柄3的一端套合，当调节握柄3至水平方向时，再次下移移动板9，然后通过扭簧11的回复力使得握柄3回到水平位置，再放开移动板9，通过伸缩弹簧11的回复力推动被动轴8回到初始位置，从而使得限位板10的顶端与握柄3一端的底部活动连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
