带净化功能的真石漆喷涂装置的制作方法

本实用新型涉及一种真石漆喷涂工具，具体涉及一种带净化功能的真石漆喷涂装置。

背景技术：

真石漆是一种装饰效果酷似大理石、花岗岩的涂料。主要采用各种颜色的天然石粉配制而成，应用于建筑外墙的仿石材效果，因此又称液态石。真石漆装修后的建筑物，具有天然真实的自然色泽，给人以高雅、和谐、庄重之美感，适合于各类建筑物的室内外装修。在真石漆施工的过程中，先将外墙墙面进行平整处理，然后在外墙上涂抹一层底漆（通常为黑色），接着在整个外墙面上标记好分格线，在分格线上粘贴一次性用的分格胶条（通常为1cm宽），粘贴完毕后就用真石漆喷涂机对墙面进行涂料喷涂，待整面外墙喷涂完成后再将分格胶条按照一定方向从外墙面上撕掉。

目前这种施工过程存在以下几个方面的不足：（1）施工人员先要在外墙上标记分格线，再沿分格线粘贴上分格胶条，该过程工作量较大，同时粘贴后的分格胶条精度不高，影响施工质量；（2）分格胶条为一次性使用，撕扯下来后只能当做垃圾处理掉，另外分格胶条使用量相当大，不仅浪费材料，还会造成施工成本的上升。

为了解决这个问题，申请人设计了一种手持真石漆喷涂装置，包括喷涂机构和位于喷涂机构上方的握持手柄，所述喷涂机构包括两根相对且平行设置的滚筒，两根滚筒通过皮带进行连接，所述握持手柄包括握持部，握持部的一端分别朝向两根滚筒的两端方向延伸形成有连接支架，两根滚筒的两端分别与连接支架转动连接，皮带的内侧设有安装支架且安装支架固定连接在握持部上，皮带包括沿皮带长度方向设置的真石漆喷涂模板部，安装支架与真石漆喷涂模板部相对应位置设置有至少一个朝向喷涂机构下方且能够对真石漆喷涂模板部进行喷涂涂料的喷头。但是在使用过程中，真石漆涂料通过喷头喷涂到真石漆喷涂模板部上，喷头能够将液体雾化，这样喷涂的效果更好。但是通过喷涂喷出来的雾状液滴直径太小，并不是所有的涂料全部都喷涂在真石漆喷涂模板部上，有一部分会逃逸到空气当中飘散，虽然操作人员可以佩戴口罩，但是任然会通过口罩的缝隙吸入一部分的涂料液滴，长时间的接触，会对操作人员的健康造成严重损坏，同时还会对空气造成污染。

技术实现要素：

针对上述现有技术的不足，本实用新型所要解决的技术问题是：如何提供一种能够对真石漆喷涂后空气中残留的涂料液滴进行净化，避免操作人员吸入后对健康造成损坏，能够降低空气污染的带净化功能的真石漆喷涂装置。

为了解决上述技术问题，本实用新型采用了如下的技术方案：

一种带净化功能的真石漆喷涂装置，包括喷涂机构和握持部，其特征在于：所述握持部包括一根握柄，握柄的一端延伸形成有能够多根能够与喷涂机构相连接的连接支架，相邻两根连接之间设有挡板且挡板与相邻的连接支架连接在一起，用以形成能够将所述喷涂机构罩在其内部的罩体结构，握柄的端部沿其轴线方向设有能够使罩体结构内外连通的通风孔，通风孔内沿远离所述喷涂机构方向依次安装有活性炭吸附模块和能够将罩体结构内空气抽向罩体结构外的风机模块。

在本实用新型中，利用在相邻两个连接支架之间设置挡板并与其共同形成能够将喷涂机构罩在其内部的罩体结构，在喷涂作业进行的时候，同时开启位于握柄中通风孔内的风机模块，将罩体结构内的空气向外抽，这样就能够将罩体结构内空气吸入到通风孔并排出到罩体结构外。在空气通过通风孔的时候，空气中游离的涂料液滴就会被活性炭吸附模块吸附住，这样干净的空气就会排出，就不会对操作人员的健康造成损坏，同时也不会污染空气。

作为优化，所述握柄的侧壁上设有一个可开闭的活动门，活动门通过平行于握柄轴线方向的铰轴与握柄铰接连接，活动门上设置锁扣装置，当活动门处于关闭状态时，锁扣装置能够将活动门锁紧在握柄上；所述通风孔与活动门相对应位置沿通风孔轴线方向间隔设置有两个沿其周向设置的环形槽Ⅰ和环形槽Ⅱ，环形槽Ⅰ和环形槽Ⅱ的一部分分别位于活动门上，所述活性炭吸附模块为能够嵌入到环形槽Ⅰ内的柱体结构，所述风机模块包括能够嵌入到环形槽Ⅱ内的卡套和位于卡套内的动力装置，卡套与动力装置之间形成有能够使气流通过的风道，动力装置包括沿远离喷涂机构方向依次设置的叶轮、安装座、电机和电池，安装座通过支撑杆固定在卡套内，所述电机安装在安装座上且电机的电机轴能够穿过安装座与叶轮传动连接，电池固定连接在电机的尾部。在活性炭吸附模块使用一段时间后，其吸附能力逐渐饱和，净化的能力逐渐下降，需要定期进行更换。在更换的时候，打开活动门上的锁扣装置，将活动门打开，就能够将旧的活性炭吸附模块取出，然后再将新的活性炭吸附模块嵌入到环形槽Ⅰ，关上活动门，通过锁扣装置将活动门锁紧在握柄上。另外当风机模块需要维护更换的时候，同样可以打开活动门，将旧的风机模块从环形槽Ⅱ内取出更换。

作为优化，所述安装座整体呈锥形结构且安装座的中心线与通风孔的中心线同轴，所述安装座的小头端朝向所述叶轮方向，所述电机的电机轴能够沿所述安装座的中心线方向穿过所述安装座。电机带动叶轮转动，气流朝向安装座方向流动，锥形结构的安装座能够减少气流的风阻，这样能够更好的将罩体结构内的空气抽出，进而更好的对空气进行净化处理。

作为优化，所述通风孔位于所述环形槽Ⅱ远离所述环形槽Ⅰ的一端且与所述活动门相对应位置沿所述通风孔周向设置有环形槽Ⅲ，环形槽Ⅲ的一部分位于活动门上，环形槽Ⅱ与环形槽Ⅲ间隔设置，环形槽Ⅲ内嵌入有卡环，卡环内设有滤网，滤网的四周分别固定连接在卡环的内壁上。在风机模块的后端设置一个滤网，就可以防止一些异物进入到通风孔内对叶轮旋转造成阻碍，避免电机损坏。

综上所述，本实用新型的有益效果在于：本实用新型结构简单，使用方便，能够有效的对真石漆喷涂后空气中残留的涂料液滴进行净化，避免了操作人员吸入后对健康造成损坏，降低了对空气的污染。

附图说明

为了使实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步的详细描述，其中：

图1为手持真石漆喷涂装置的侧视图；

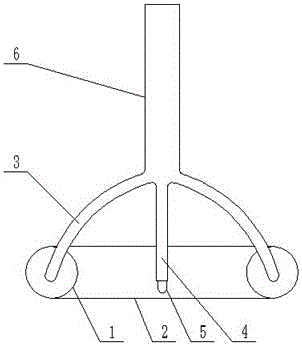

图2为图1没有安装挡板时候的侧视图；

图3为手持真石漆喷涂装置中活动门打开时候的结构示意图；

图4为手持真石漆喷涂装置中握柄内部结构剖视图；

图5为手持真石漆喷涂装置中皮带的局部展开图。

具体实施方式

下面结合一种采用了本实用新型结构的手持真石漆喷涂装置及其附图对本实用新型作进一步的详细说明。

如图1至图5所示，本具体实施方式中的手持真石漆喷涂装置，包括喷涂机构和位于喷涂机构上方的握持手柄，所述喷涂机构包括两根相对且平行设置的滚筒1，两根滚筒1通过皮带2进行连接，所述握持手柄包括握持部，握持部的一端分别朝向两根滚筒的两端方向延伸形成有连接支架3，两根滚筒1的两端分别与连接支架3转动连接，皮带2的内侧设有安装支架4且安装支架4固定连接在握持部上，皮带2包括沿皮带2长度方向设置的真石漆喷涂模板部2a，安装支架4与真石漆喷涂模板部2a相对应位置设置有至少一个朝向喷涂机构下方且能够对真石漆喷涂模板部2a进行喷涂涂料的喷头5。

本具体实施方式中，所述握持部包括一根垂直于两根所述滚筒1所在平面的握柄6，相邻两根所述连接支架3之间设有挡板7且挡板7与相邻的连接支架3连接在一起，用以形成能够将所述喷涂机构罩在其内部的罩体结构，握柄6的端部沿其轴线方向设有能够使罩体结构内外连通的通风孔8，通风孔8内沿远离所述喷涂机构方向依次安装有活性炭吸附模块9和能够将罩体结构内空气抽向罩体结构外的风机模块。

本具体实施方式中，所述握柄6的侧壁上设有一个可开闭的活动门10，活动门10通过平行于握柄6轴线方向的铰轴与握柄6铰接连接，活动门10上设置锁扣装置，当活动门10处于关闭状态时，锁扣装置能够将活动门10锁紧在握柄6上；所述通风孔8与活动门10相对应位置沿通风孔8轴线方向间隔设置有两个沿其周向设置的环形槽Ⅰ11和环形槽Ⅱ12，环形槽Ⅰ11和环形槽Ⅱ12的一部分分别位于活动门10上，所述活性炭吸附模块9为能够嵌入到环形槽Ⅰ11内的柱体结构，所述风机模块包括能够嵌入到环形槽Ⅱ12内的卡套13和位于卡套内的动力装置，卡套13与动力装置之间形成有能够使气流通过的风道，动力装置包括沿远离喷涂机构方向依次设置的叶轮14、安装座15、电机16和电池17，安装座15通过支撑杆18固定在卡套13内，所述电机16安装在安装座15上且电机16的电机轴能够穿过安装座15与叶轮14传动连接，电池17固定连接在电机16的尾部。

本具体实施方式中，所述安装座15整体呈锥形结构且安装座15的中心线与通风孔8的中心线同轴，所述安装座15的小头端朝向所述叶轮14方向，所述电机16的电机轴能够沿所述安装座15的中心线方向穿过所述安装座15。

本具体实施方式中，所述通风孔8位于所述环形槽Ⅱ12远离所述环形槽Ⅰ11的一端且与所述活动门10相对应位置沿所述通风孔8周向设置有环形槽Ⅲ19，环形槽Ⅲ19的一部分位于活动门10上，环形槽Ⅱ12与环形槽Ⅲ19间隔设置，环形槽Ⅲ19内嵌入有卡环20，卡环20内设有滤网21，滤网21的四周分别固定连接在卡环20的内壁上。

在具体实施的过程中，所述环形槽Ⅰ11和环形槽Ⅱ12的槽底各自粘接有一层沿其长度方向设置的弹性密封垫，这样在风机模块在工作的时间，就能够避免空气从活性炭吸附模块9与环形槽Ⅰ11安装间隙处通过，提高对罩体结构内空气的净化率。弹性密封垫也能够使卡套13在环形槽Ⅱ12内固定牢固，这样就能够避免电机16带来的共振而发出噪音，同时也降低了因振动而使电机16发生故障。另外支撑杆18的数量为四根且沿安装座15中心线环设在安装座15的四周，支撑杆18的两端分别固定连接在安装座15和卡套13上，4根支撑杆18不仅能够更好的安装座15进行支撑，同时相邻两根支撑杆18之间能够形成更大的过风面积，能够减小对气体流量的阻碍，提高风量，更好的对罩体结构内的空气进行净化。

还可以这样做，所述皮带2还包括位于真石漆喷涂模板部2a长度方向的两侧且沿皮带2长度方向设置遮盖部2b。喷头5在对真石漆喷涂模板部2a进行喷涂作业时，靠近边缘部分的喷头5难免对真石漆喷涂模板部2a外的地方喷涂到涂料，位于真石漆喷涂模板部2a两侧的遮盖部2b就能够对多余的涂料进行遮挡，避免了喷头5将多余的涂料喷涂到外侧的墙面上影响施工质量。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管通过参照本实用新型的优选实施例已经对本实用新型进行了描述，但本领域的普通技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离所附权利要求书所限定的本实用新型的精神和范围。
