和门线配合使用的多用途墙脚线的制作方法

本实用新型涉及墙脚线技术领域，更具体地说涉及一种能和门线配合使用的墙脚线。

背景技术：
：

见图1所示，现有的木质墙脚线，其下部有一个凸起遮盖部A1，该凸起遮盖部A1遮盖在地板A2与墙体A3间隙之间的上部。其不足之处是：1、木质墙脚线的导热性能较差，在高温高湿环境下使用时，凸起遮盖部A1需要加宽，由于凸起遮盖部A1太厚，严重影响了室内家俱的摆放。2、这种木质墙脚线A与门线B安装在一起时，木质墙脚线A明显高出门线B很多，一是不美观，二是易引起磕碰。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种和门线配合使用的多用途墙脚线，它可以当普通木质墙脚线使用，还可以在高温高湿环境下使用时，不影响室内家俱摆放，还可以与门线配合使用，增强墙脚线与门线的整体感。

本实用新型的技术解决措施如下：

和门线配合使用的多用途墙脚线，包括地板和墙体，木质墙脚线上成型有左侧横向插槽和右侧横向插槽；龙骨的结构是：薄底板上成型有左7字型插榫和右7字型插榫；

木质墙脚线的下部插套在左7字型插榫和右7字型插榫之间，薄底板遮盖在地板的上表面；左7字型插榫插套在左侧横向插槽中，右7字型插榫插套在右侧横向插槽中；龙骨通过钢钉固定在墙体上。

所述木质墙脚线的厚度与门线的厚度相同，龙骨的薄底板具有延伸部，延伸部置于门线的前部。

所述木质墙脚线的右侧面主体为平面状，木质墙脚线固定在墙体上，木质墙脚线的厚度与门线的厚度相同，木质墙脚线的下部遮盖着地板与墙体之间的间隙。

所述右7字型插榫为直榫，右侧横向插槽为竖向直槽。

所述左7字型插榫为斜向榫，相应左侧横向插槽为斜向槽。

本实用新型的有益效果在于：

1、薄底板由有强度的金属或非金属材料制成，它遮盖面积大，由于它较薄，所以它不会影响室内的家俱摆放。

2、在高温高湿场所安装木质墙脚线时，一般会对木质墙脚线的凸起遮盖部加宽，凸起遮盖部加宽后严重影响室内家俱的摆放，本实用新型用薄底板代替了凸起遮盖部，所以它不影响室内家俱的摆放。

3、延伸部可以遮盖在门线的前部，使得墙脚线和门线可以配合，增加门线和墙脚线的整体感。

4、木质墙脚线无法解决地板湿胀干缩使得地板与墙体之间间隙过大，而需要木质墙脚线遮盖的问题，本实用新型的薄底板遮盖面积大，正好解决了上述问题。

5、本实用新型在不使用龙骨的情况下，可以当普通木质墙脚线使用。

附图说明：

图1为现有技术的结构示意图；

图2为实施例1的结构示意图；

图3为实施例2的结构示意图；

图4为实施例2的立体示意图；

图5为实施例3的结构示意图；

图6为实施例4的结构示意图；

图7为实施例5的结构示意图；

图8为实施例6的结构示意图；

图9为实施例7的结构示意图。

图2至5中：1、地板；2、墙；3、木质墙脚线；4、龙骨；5、钢钉；6、门线。

具体实施方式：

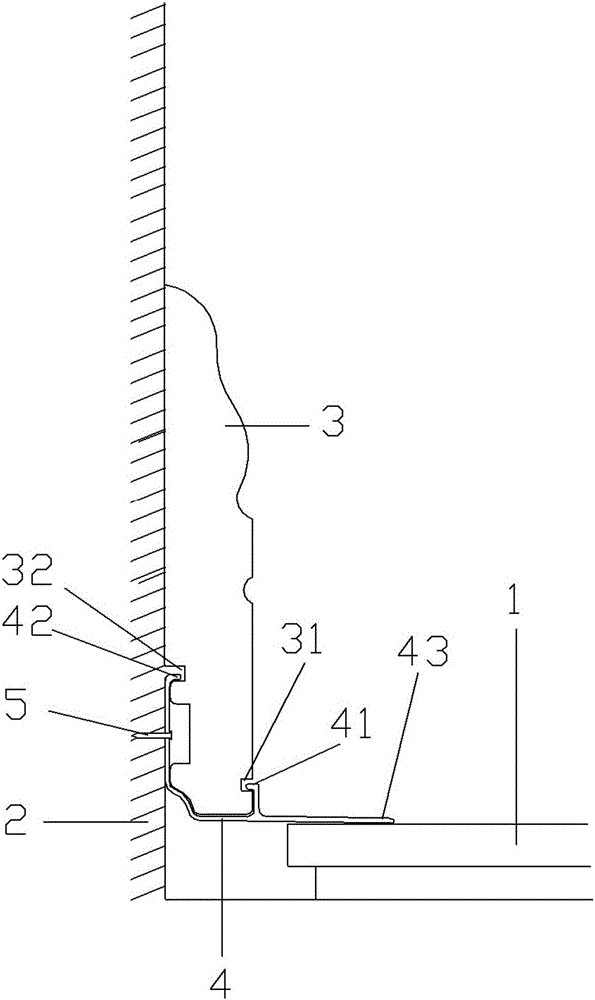

实施例1：见图2所示，和门线配合使用的多用途墙脚线，包括地板1和墙体2，木质墙脚线3上成型有左侧横向插槽32和右侧横向插槽31；龙骨4的结构是：薄底板43上成型有左7字型插榫42和右7字型插榫41；

木质墙脚线3的下部插套在左7字型插榫42和右7字型插榫41之间，薄底板43遮盖在地板1的上表面；左7字型插榫42插套在左侧横向插槽32中，右7字型插榫41插套在右侧横向插槽31中；龙骨4通过钢钉5固定在墙体2上。

实施例2，见图3、4所示，所述木质墙脚线3的厚度与门线6的厚度相同，龙骨4的薄底板43具有延伸部431，延伸部431置于门线6的前部。其余同实施例1。

实施例3，见图5所示，所述木质墙脚线3的右侧面主体为平面状，木质墙脚线3固定在墙体2上，木质墙脚线3的厚度与门线6的厚度相同，木质墙脚线3的下部遮盖着地板1与墙体2之间的间隙。

实施例4，见图6所示，所述右7字型插榫41为直榫，右侧横向插槽31为竖向直槽。其余同实施例1。

实施例5，见图7所示，所述左7字型插榫42为斜向榫，相应左侧横向插槽32为斜向槽。其余同实施例1。

实施例6，见图8所示，所述左7字型插榫42为斜向榫，相应左侧横向插槽32为斜向槽。所述右7字型插榫41为直榫，右侧横向插槽31为竖向直槽。直榫位于木质墙脚线3的下端的中部。其余同实施例1。

实施例7，见图9所示，直榫位于木质墙脚线3的下端的右部。其余同实施例6。

工作原理：见图5所示，它的木质墙脚线3中以单独当普通室内墙脚线使用，所以本实用新型具有普通墙脚线的功能。

见图3、4所示，当薄底板43为金属材料制做时，它有具有较好的热传导性能，便于地板下面的地热与室内进行热交换。
