一种智能帐篷及智能帐篷系统的制作方法

本实用新型涉及帐篷技术领域，尤其涉及的是一种智能帐篷及智能帐篷系统。

背景技术：

帐篷，是撑在地上遮蔽风雨﹑日光并供临时居住的棚子。多用帆布做成，连同支撑用的东西，可随时拆下转移。帐篷是以部件的方式携带，到达现场后才加以组装。

户外运动的帐篷分为几大类:广告帐篷、军用帐篷(民用帐篷、工地帐篷)、人字顶大帐篷，旅游帐篷、救灾帐篷、充气帐篷、洗消帐篷、儿童游戏帐篷。

目前，帐篷的一种常见的应用是户外露营，也即在户外野营时供用户休息睡觉时使用。可见，现有的帐篷的功能较单一，互动性较差。

因此，现有技术还有待于改进和发展。

技术实现要素：

鉴于上述现有技术的不足，本实用新型的目的在于提供一种智能帐篷及智能帐篷系统，解决了现有技术中帐篷的功能较单一，互动性较差的缺陷。

本实用新型的技术方案如下：

一种智能帐篷，其中，包括：

帐篷本体；设置在所述帐篷本体内的电路板；设置在所述电路板上的MCU控制芯片、及无线通讯模块；设置在所述帐篷本体上的感应门装置；设置在所述帐篷本体内的监控装置、灯光装置、温度传感器及喇叭；设置在所述帐篷本体内底部的湿度传感器；所述帐篷本体内还设置有麦克风咪头，及与所述麦克风咪头连接的语音识别模块，所述语音识别模块还与所述MCU控制芯片连接；

所述无线通讯模块、感应门装置、监控装置、灯光装置、温度传感器、喇叭、湿度传感器、及语音识别模块均与所述MCU控制芯片连接。

所述智能帐篷，其中，所述感应门装置包括：

设置于左侧的第一门帘，及设置于右侧的第二门帘；

与所述第一门帘连接的、用于驱动第一门帘运动的第一马达；

与所述第二门帘连接的、用于驱动第二门帘运动的第二马达；

用于在感应到第一门帘或第二门帘的指定距离内是否有用户接近的感应模块，所述感应模块与所述MCU控制芯片连接。

所述智能帐篷，其中，所述感应模块为红外传感器或接近传感器。

所述智能帐篷，其中，所述感应门装置包括：

设置于左侧的第一门帘，及设置于右侧的第二门帘；

与所述第一门帘连接的、用于驱动第一门帘运动的第一马达；

与所述第二门帘连接的、用于驱动第二门帘运动的第二马达；

用于获取用户的生物特征识别信息的生物特征识别模块，所述生物特征识别模块与所述MCU控制芯片连接。

所述智能帐篷，其中，所述生物特征识别模块为指纹识别模块、虹膜识别模块、脸部识别模块或掌纹识别模块。

所述智能帐篷，其中，所述帐篷本体内还设置有显示屏，所述显示屏与所述MCU控制芯片连接。

所述智能帐篷，其中，所述帐篷本体包括帐篷骨架，及设置在所述帐篷骨架上的多块帆布层，帆布层之间通过魔术贴粘贴连接或是通过拉链连接。

一种智能帐篷系统，其中，包括所述的智能帐篷，还包括与所述智能帐篷连接云端服务器。

所述智能帐篷系统，其中，还包括与所述智能帐篷连接的智能终端。

本实用新型所提供的智能帐篷及智能帐篷系统，包括帐篷本体；设置在所述帐篷本体内的电路板；设置在所述电路板上的MCU控制芯片、及无线通讯模块；设置在所述帐篷本体上的感应门装置；设置在所述帐篷本体内的监控装置、灯光装置、温度传感器及喇叭；设置在所述帐篷本体内底部的湿度传感器；所述帐篷本体内还设置有麦克风咪头，及与所述麦克风咪头连接的语音识别模块。本实用新型中的智能帐篷可用作儿童游戏帐篷，进去帐篷本体内时可进行语音互动、智能监控、调温、催眠、及检测是否尿湿，还可与其他智能终端进行通讯，提高了帐篷的互动性。

附图说明

图1是本实用新型所述智能帐篷较佳实施例的透视结构示意图。

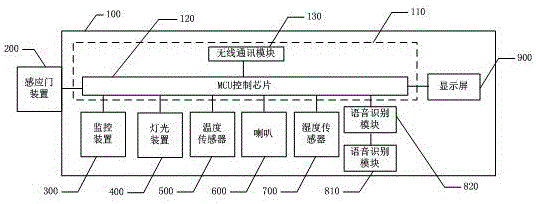

图2是本实用新型所述智能帐篷较佳实施例的功能模块框图。

图3是本实用新型所述智能帐篷系统较佳实施例的结构框图。

具体实施方式

本实用新型提供一种智能帐篷及智能帐篷系统，为使本实用新型的目的、技术方案及效果更加清楚、明确，以下参照附图并举实例对本实用新型进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请同时参阅图1和图2，其中图1是本实用新型所述智能帐篷较佳实施例的透视结构示意图，图2是本实用新型所述智能帐篷较佳实施例的功能模块框图。如图1-图2所示，本实用新型提供的智能帐篷10包括：

帐篷本体100；设置在所述帐篷本体100内的电路板110；设置在所述电路板110上的MCU控制芯片120、及无线通讯模块130；设置在所述帐篷本体100上的感应门装置200；设置在所述帐篷本体100内的监控装置300、灯光装置400、温度传感器500及喇叭600；设置在所述帐篷本体内底部的湿度传感器700；所述帐篷本体100内还设置有麦克风咪头810，及与所述麦克风咪头810连接的语音识别模块820；

所述无线通讯模块130、感应门装置200、监控装置300、灯光装置400、温度传感器500、喇叭600、湿度传感器700及语音识别模块820均与所述MCU控制芯片120连接。

本实用新型的实施例中，所述智能帐篷可用作儿童游戏帐篷，帐篷本体100的外形在具体实施时可设置为城堡的形状。儿童进入所述帐篷本体100内时，通过麦克风咪头810采集用户的语音指令，经过语音识别模块820识别后，执行对应的操作。例如，通过语音识别调出各种版块的早教内容（早教内容既可存储在电路板110上设置的存储模块内，也可存储在与智能帐篷10通过互联网连接的云端服务器中）：我要听歌（通过喇叭600播放）、我要听故事、我要睡觉了、我想开party、我想开灯、我想关灯等。这样，用户（主要是儿童）在帐篷中不仅仅可以休息，而且可以互动和娱乐，功能更多样化。

本实用新型中，所述智能帐篷在具体使用时，当温度传感器500检测到帐篷本体100内的温度小于或者等于预设的温度阈值（如26度）时则控制灯光装置400亮蓝灯，当温度传感器500检测到帐篷本体100内的温度小大于预设的温度阈值时则控制灯光装置400亮红灯，实现了温度感应功能。同时，所述智能帐篷还可通过湿度传感器700检测用户是否尿湿，实现了湿度感应功能。

所述智能帐篷还可通过监控装置300（即摄像头）获取帐篷本体100内的实时视频，并通过无线通讯模块130将实时视频的数据传输至与智能帐篷10无线连接的其他智能终端（例如智能手机、平板电脑或笔记本电脑等），实现了智能监控的功能。

所述智能帐篷还可通过麦克风咪头810采集用户的语音信息，并通过无线通讯模块130将语音信息传输至与智能帐篷10无线连接的其他智能终端，实现了实时对讲的功能。

所述智能帐篷还可通过喇叭600和灯光装置400对用户进行智能催眠，即播放柔美轻音乐，灯光渐暗，音乐渐小。

进一步的，如图1所示，作为所述智能帐篷的第一具体实施例，所述感应门装置200包括：

设置于左侧的第一门帘210，及设置于右侧的第二门帘220；

与所述第一门帘210连接的、用于驱动第一门帘210运动的第一马达211；

与所述第二门帘220连接的、用于驱动第二门帘220运动的第二马达221；

用于在感应到第一门帘或第二门帘的指定距离内是否有用户接近的感应模块（图1和图2中均未画出），所述感应模块与所述MCU控制芯片120连接。

具体的，所述感应模块为红外传感器或接近传感器。

在智能帐篷的第一具体实施例中，所述感应门装置200的开门和关门是通过红外感应，或者是接近感应。这样，无需用户手动开启智能帐篷的入口，使得用户进入十分方便，且实现了智能化。

具体实施时，所述智能帐篷10的通电和断电，可通过感应模块感应是否有用户接近，当有用户接近时通过所述MCU控制芯片120发出通电指令来使所述智能帐篷10通电。当通过感应模块感应到智能帐篷10无用户接近，或是无用户在智能帐篷10内，则通过所述MCU控制芯片120发出断电指令来使所述智能帐篷10进入断电或待机状态。

进一步的，如图1所示，作为所述智能帐篷的第二具体实施例，所述感应门装置包括：

设置于左侧的第一门帘210，及设置于右侧的第二门帘220；

与所述第一门帘210连接的、用于驱动第一门帘210运动的第一马达211；

与所述第二门帘220连接的、用于驱动第二门帘220运动的第二马达221；

用于获取用户的生物特征识别信息的生物特征识别模块（图1和图2中均未画出），所述生物特征识别模块与所述MCU控制芯片120连接。

具体的，所述生物特征识别模块为指纹识别模块、虹膜识别模块、脸部识别模块或掌纹识别模块。

在智能帐篷的第二具体实施例中，所述感应门装置200的开门和关门是通过生物特征识别。同样的，无需用户手动开启智能帐篷的入口，使得用户进入十分方便，且实现了智能化。

具体实施时，所述智能帐篷10的通电，可通过生物特征识别模块及所述MCU控制芯片120来控制。当生物特征识别模块采集到用户的生物特征时，则通过所述MCU控制芯片120发出通电指令来使所述智能帐篷10通电。

所述智能帐篷，其中，所述帐篷本体内还设置有显示屏900，所述显示屏900与所述MCU控制芯片120连接。所述智能帐篷可通过显示屏900显示视频，用户可帐篷本体100内观看视频。

具体的，所述帐篷本体100包括帐篷骨架101，及固定设置在所述帐篷骨架101上的多块帆布层（图1中未画出），帆布层之间通过魔术贴粘贴连接或是通过拉链连接。

可见，本实用新型中的智能帐篷可用作儿童游戏帐篷，进去帐篷本体内时可进行语音互动、智能监控、调温、催眠、及检测是否尿湿，还可与其他智能终端进行通讯，提高了帐篷的互动性。

基于上述智能帐篷，本实用新型还提供了一种智能帐篷系统。如图3所示所述智能帐篷系统包括所述的智能帐篷10，还包括与所述智能帐篷连接云端服务器20。

进一步的，还包括与所述智能帐篷连接的智能终端30。

综上所述，本实用新型所提供的一种智能帐篷及智能帐篷系统，包括帐篷本体；设置在所述帐篷本体内的电路板；设置在所述电路板上的MCU控制芯片、及无线通讯模块；设置在所述帐篷本体上的感应门装置；设置在所述帐篷本体内的监控装置、灯光装置、温度传感器及喇叭；设置在所述帐篷本体内底部的湿度传感器；所述帐篷本体内还设置有麦克风咪头，及与所述麦克风咪头连接的语音识别模块。本实用新型中的智能帐篷可用作儿童游戏帐篷，进去帐篷本体内时可进行语音互动、智能监控、调温、催眠、及检测是否尿湿，还可与其他智能终端进行通讯，提高了帐篷的互动性。

应当理解的是，本实用新型的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
