可组装便携式户外防晒棚的制作方法

本实用新型涉及一种户外防晒棚，具体是可组装便携式户外防晒棚。

背景技术：

随着社会的不断发展，人们的生活水平越来越高，对外出度假旅游的要求也越来越高，希望能度过一个悠闲的假日，这其中拥有一顶户外防晒棚是必不可少的，现在市面上出售的户外防晒棚品种少，很难符合人们的需要，现在人们需要一些造型美观、功能多样、折叠方便的帐篷，让度假的人们有一份好心情。

技术实现要素：

本实用新型的目的在于提供可组装便携式户外防晒棚。

本实用新型的目的可以通过以下技术方案实现：

可组装便携式户外防晒棚，该防晒棚由若干防晒小单元自由组合而成；所述的防晒小单元由边长为1m的正方形构成，其四周边缘处设有拉链，每两个防晒小单元由拉链组装在一起；防晒小单元侧边设有骨架穿孔；四块防晒小单元组装而成基本防晒棚；

所述的基本防晒棚通过支撑骨架支撑架起，支撑骨架包括边骨架、三通与支撑支柱；四个边骨架穿过基本防晒棚的骨架穿孔，将防晒小单元固定住，相邻的边骨架通过三通与四个支撑支柱组装连接一起。

该防晒棚由4块、6块、8块、10块防晒小单元自由组合成。

所述的支撑支柱由伸缩杆构成，上、下伸缩杆由螺纹接口旋转对接。

所述的支撑支柱底端通过楔子式钉子与地面固定；

所述的支撑支柱下端通过边骨架与三通相连。

所述的支撑骨架上安装有太阳能风扇。

本实用新型的有益效果：本实用新型防晒棚可根据需要自己选择大小，可由若干块防晒小单元自由组合，随时根据需要组装，方便自由，户外防晒棚携带方便、安装简单、节能环保；在顶端支架上安有太阳能风扇，可由太阳能提供电力让风扇转起，减轻户外炎热，环保节能。

附图说明

为了便于本领域技术人员理解，下面结合附图对本实用新型作进一步的说明。

图1为本实用新型防晒小单元结构示意图；

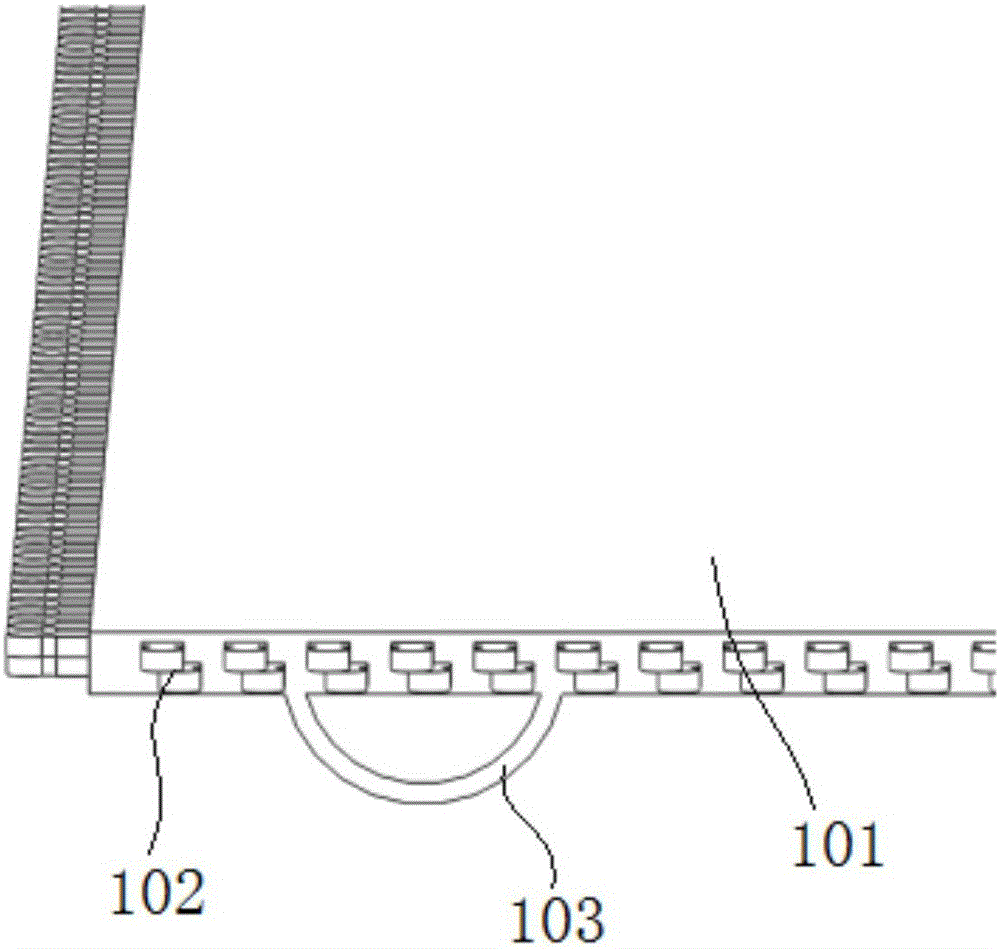

图2为本实用新型防晒小单元局部放大结构示意图；

图3为四个防晒小单元组合成的基本防晒棚示意图；

图4为六个防晒小单元组合成的基本防晒棚示意图；

图5为本实用新型支撑骨架结构示意图；

图6为本实用新型另一种实施方式支撑骨架结构示意图；

图7为本实用新型四个防晒小单元与支撑骨架组装示意图；

图8为本实用新型四个防晒小单元与支撑骨架另一种实施方式组装示意图；

图9为本实用新型八个防晒小单元与支撑骨架组装示意图；

图10为本实用新型十二个防晒小单元与支撑骨架组装示意图。

具体实施方式

可组装便携式户外防晒棚，该防晒棚可根据需要自己选择大小，可由4块、6块、8块、10块等防晒小单元自由组合，随时根据需要组装，方便自由；如图1-2所示，防晒小单元101由边长为1m的正方形构成，该正方形防晒小单元由防晒材料制成，在其四周4条边的边缘处装有2对拉链102，每2个防晒小单元可由拉链组装在一起连成较大单元，四个防晒小单元可组成基本防晒棚，如图3、4所示；

参见图5，基本防晒棚由支撑骨架支撑架起，防晒小单元侧边都有骨架穿孔103，组装时，通过边骨架104穿过103，将防晒小单元固定住，相连的边骨架可以通过三通105与支撑支柱106组装连接一起，支撑起防晒小单元；

支撑支柱106可由伸缩杆构成，可自由调节长短，上、下伸缩杆由螺纹接口旋转对接；支撑支柱106底端可通过楔子式钉子107与地面固定；

支撑支柱106下端也可以通过与顶棚上方一样的骨架相连，固定底座，参见图6；

选择组装单元时，可以选择顶棚组装单元；如选择4个小单元，组装顶棚，参见图7、图8；

选择8个小单元，组装顶棚和底部，底部组装可避免直接与地面接触，也可以固定整个支架，参见图9；

选择12个小单元，组装顶部、底部、侧面，参见图10；

也可以选择16个小单元组装4个侧面，20个小单元组装5个侧面，24个小单元组装6个侧面，相当于野外帐篷。还可以根据需要把单元扩大，每个面由6、8.......等小单元组成；

在顶端支架上可安装有太阳能风扇，可由太阳能提供电力让风扇转起，减轻户外炎热，环保节能；户外防晒棚携带方便、安装简单、节能环保。

以上内容仅仅是对本实用新型结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
