变高度卷边翼缘波纹腹板H形钢的制作方法

本实用新型涉及变高度卷边翼缘波纹腹板H形钢，属于钢结构领域。

背景技术：

波纹腹板H形钢比传统H形钢具有更大的平面外刚度和面内剪切屈曲强度，因此可以采用较薄的钢腹板获得较高的抗剪屈曲能力，从而达到节约钢材，提高经济效益的目的。而普通波纹腹板H形钢的上翼缘和下翼缘均为平板，当翼缘承受压力时容易发生屈曲，因此设计时通常利用限制宽厚比的方式防止其局部屈曲，这样便导致翼缘厚度偏大，用钢量较大。在某些情况下，沿梁轴线方向梁的内力相差较大，因此为了节省钢材，梁沿轴线可以变高度。

技术实现要素：

本实用新型目的是为了提出一种可以提高翼缘局部屈曲承载力，经济性较好的变高度波纹腹板H形钢。其技术方案为：变高度卷边翼缘波纹腹板H形钢，包括上下卷边翼缘和波纹腹板两部分，上下卷边翼缘和波纹腹板焊接；所述的卷边翼缘为以下形式之一：由平钢板冷弯而成的“C”形截面板，槽钢或由槽钢切割而成的“C”形截面板，矩形钢管切割而成的“C”形截面板，H型钢切割而成的“C”形截面板，工字钢切割而成的“C”形截面板；所述的波纹腹板为变宽度的波纹钢板。

本实用新型具有以下有益效果：相比于传统的变高度波纹腹板H形钢，本实用新型提出的变高度波纹腹板H形钢的翼缘由平板部分和卷边部分组成，卷边部分对平板部分提供较强约束，可以显著提高翼缘的屈曲承载力和屈曲后强度，同时翼缘卷边部分可增大整体截面绕弱轴的惯性矩，也可一定程度上提高截面的稳定承载力。综上，本实用新型相比于传统的变高度波纹腹板H形钢的稳定承载力将得到明显提高。

附图说明

图1是变高度卷边翼缘波纹腹板H形钢示意图。

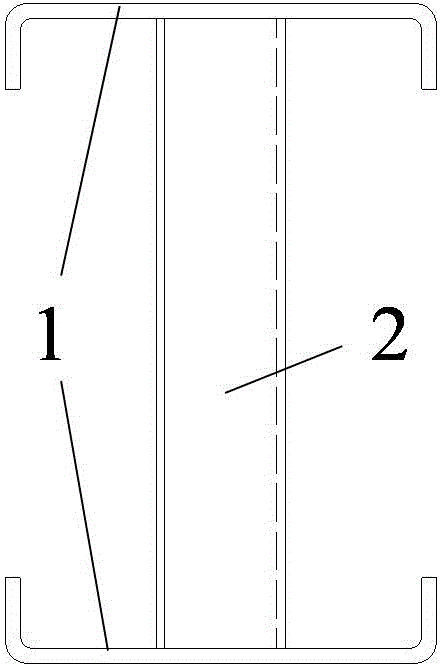

图2是变高度卷边翼缘波纹腹板H形钢截面图。

具体实施方式

如图1和图2所示，变高度卷边翼缘波纹腹板H形钢，包括上下卷边翼缘1和波纹腹板2两部分，上下卷边翼缘1和波纹腹板2焊接；本实施例的卷边翼缘1为平钢板冷弯而成的“C”形截面板；所述的波纹腹板2为变宽度的波纹钢板。
